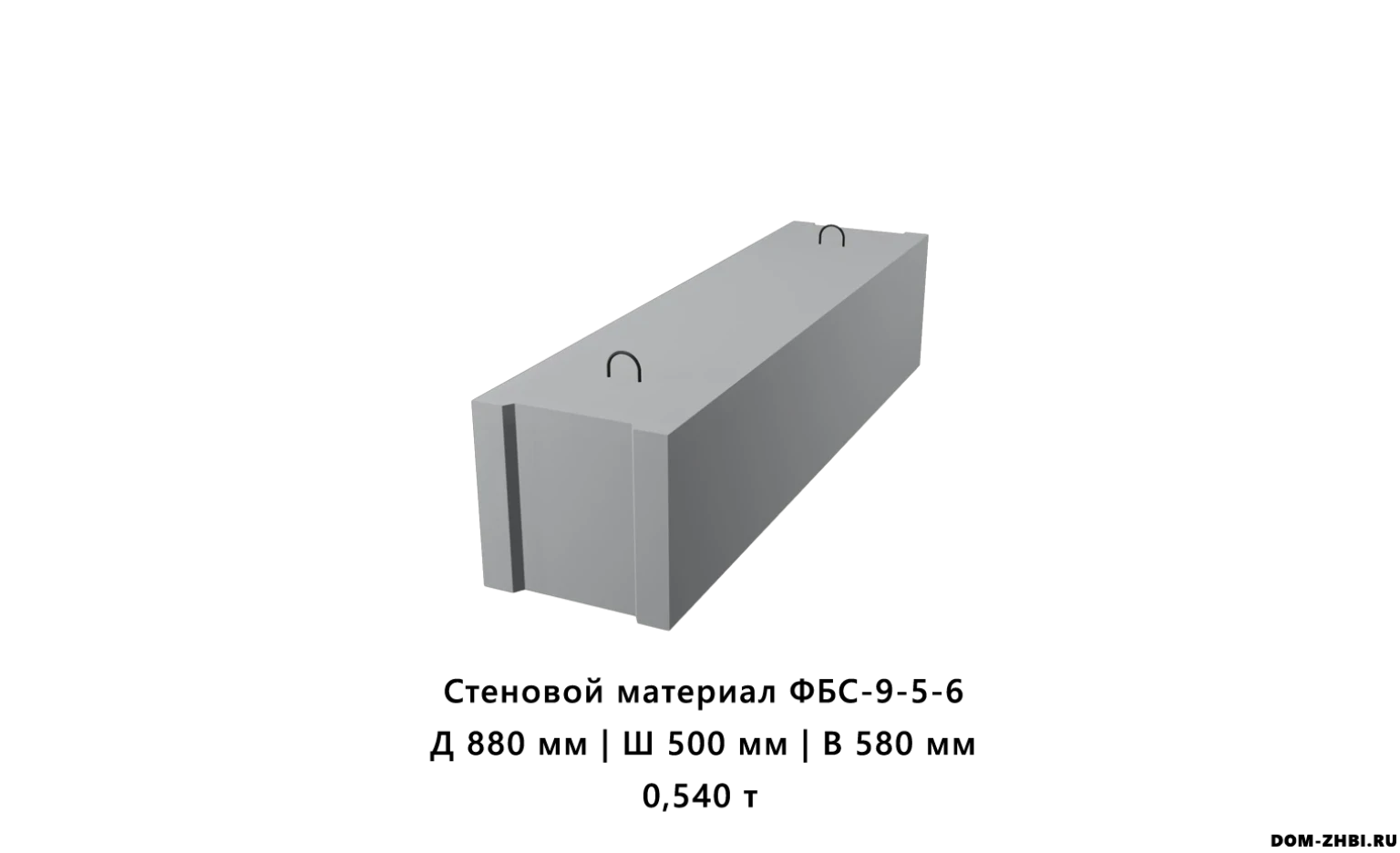

Стеновой материал ФБС-9-5-6

Железобетонный блок ФБС-9-5-6 — это полнотелый стеновой фундаментный блок из тяжёлого бетона для устройства стен подвалов, цоколей и ленточных фундаментов. Изготавливается в соответствии с ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов».

Такой блок относится к основной линейке ФБС (фундаментных блоков сплошных) и применяется как несущий стеновой материал в подземных и цокольных частях зданий.

Расшифровка маркировки ФБС-9-5-6

По ГОСТ 13579 обозначение читается так:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот);

• 9 — номинальная длина 9 дм, фактическая длина блока ≈ 880 мм;

• 5 — ширина 5 дм = 500 мм;

• 6 — высота 6 дм, фактическая высота ≈ 580 мм.

В каталогах и прайсах можно встретить варианты записи: ФБС 9-5-6, ФБС 9.5.6, ФБС 9-5-6-Т — размерный ряд один и тот же; индекс «Т» обычно указывает на тяжёлый бетон.

Назначение и область применения

Блок ФБС-9-5-6 — это стеновой фундаментный элемент средней длины и толщиной 500 мм, который применяют для:

• возведения стен подвалов и технических подпольев в жилых, общественных и промышленных зданиях;

• устройства ленточных фундаментов под малоэтажные и многоэтажные здания;

• цокольных стен, подземных технических помещений, камер, колодцев сложной формы;

• оснований под тяжёлое оборудование, низких подпорных и ограждающих стен;

• быстрого монтажа временных и постоянных фундаментных и стеновых конструкций на промплощадках.

Формат 880×500×580 мм хорошо комбинируется с другими типоразмерами ФБС (9-3-6, 9-4-6, 9-6-6 и т.д.), что облегчает раскладку по плану и высоте при проектировании.

Преимущества стенового материала ФБС-9-5-6

1. Высокая несущая способность

• полнотелое сечение и толщина 500 мм позволяют воспринимать значительные вертикальные нагрузки от стен и перекрытий;

• тяжёлый бетон и правильная перевязка блоков обеспечивают устойчивость к боковому давлению грунта и нагрузкам от отмостки и благоустройства.

2. Ускорение нулевого цикла

• крупноформатные блоки сокращают объём монолитных работ и позволяют собрать стены фундамента за несколько смен при наличии крана;

• монтаж ведётся по принципу «массивной кладки»: блоки укладываются на раствор с перевязкой швов, что значительно быстрее, чем полное монолитное бетонирование ленты.

3. Стандартизованная геометрия и совместимость

• размеры, допуски и требования к бетону заданы ГОСТ 13579;

• при соблюдении стандарта блоки различных заводов обычно взаимозаменяемы, что удобно при доукомплектации объектов и ремонте;

• размер 9-5-6 логично стыкуется с соседними позициями (9-4-6, 9-6-6 и др.), упрощая раскладку по сетке осей.

4. Универсальность по условиям эксплуатации

При выборе правильного класса бетона по морозостойкости и водонепроницаемости блоки ФБС-9-5-6 допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в большинстве климатических зон, включая регионы с отрицательными температурами и сезонным промерзанием грунта.

Рекомендации по применению ФБС-9-5-6

Основание под блоки

• Устанавливать ФБС-9-5-6 рекомендуется только на подготовленное основание: уплотнённая песчано-щебёночная подушка + монолитная выравнивающая стяжка/лента по проекту.

• Поверхность основания должна быть ровной, с контролируемыми допусками по высоте — блок не должен «висеть» на отдельных точках опоры.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе с полным заполнением горизонтальных и вертикальных швов.

• Обязательна перевязка вертикальных швов между рядами — смещение стыков принимается не менее 0,4 высоты блока или по проекту.

• В процессе кладки контролируют горизонтальность рядов и вертикальность стен, чтобы не получить перерасход раствора и проблем с монтажом перекрытий.

Армопояса и узлы

• По верху стен из ФБС обычно устраивают монолитный железобетонный армопояс, который связывает блоки в жёсткий контур и равномерно распределяет нагрузку от стен и плит перекрытий.

• В местах опирания колонн, балок, монолитных участков и тяжёлого оборудования конструктивные решения уточняются проектом: усиление поясов, закладные, локальное утолщение стен.

Гидроизоляция и утепление

• Наружные поверхности стен подвала из ФБС-9-5-6 обязательно защищают гидроизоляцией — обмазочной, оклеечной или наплавляемой, в зависимости от уровня грунтовых вод и требований проекта.

• Для отапливаемых помещений подвала и цоколя рекомендуется наружное утепление (ЭППС, защитные мембраны), чтобы сократить теплопотери и избежать конденсата на внутренней поверхности стен.

Дренаж и отмостка

• В сложных гидрогеологических условиях проектом предусматривается пристенный дренаж, лотки и коллектора для отвода воды от подземных стен.

• Отмостка выполняется с уклоном от здания, чтобы снизить увлажнение грунта у фундамента.
