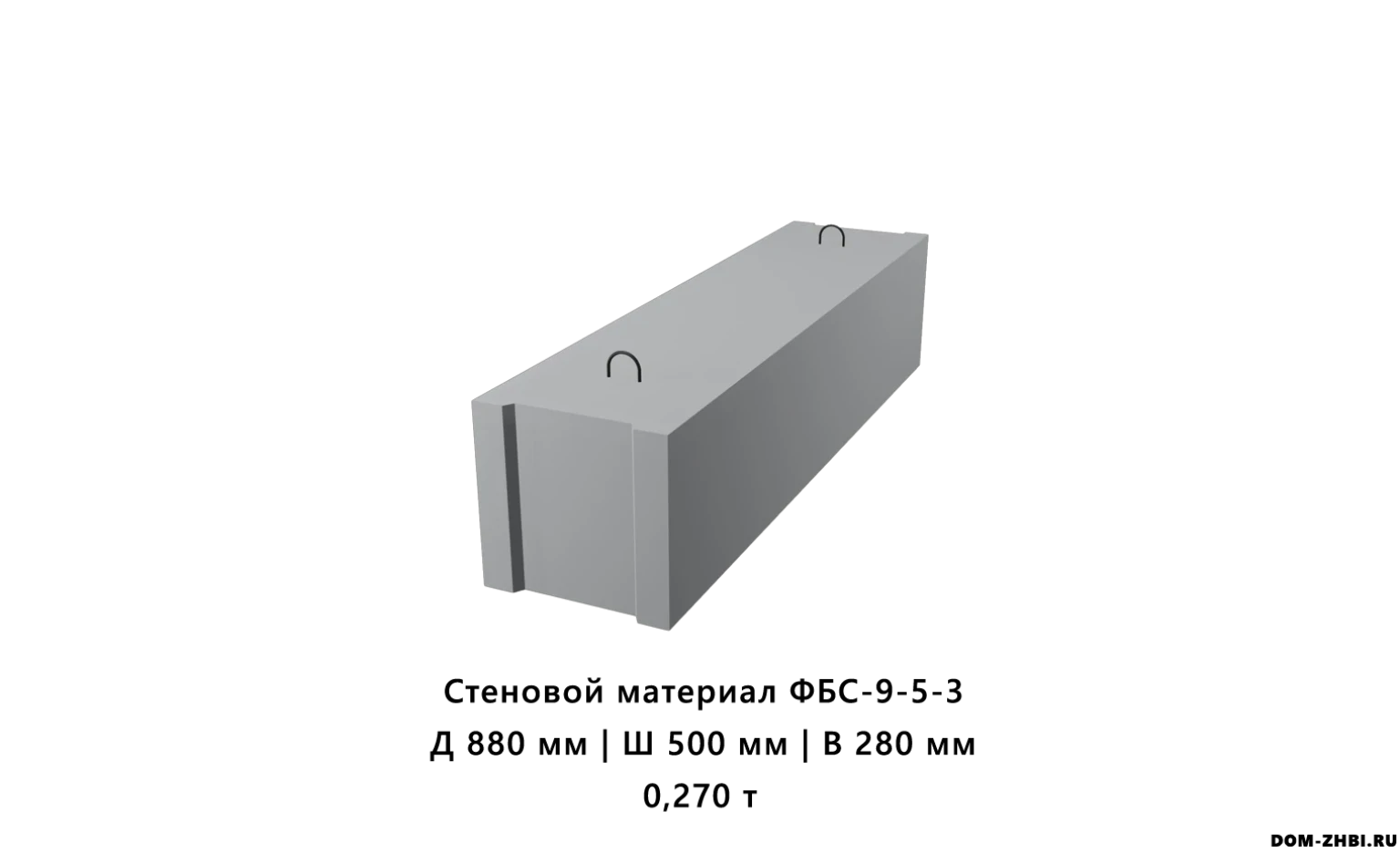

Стеновой материал ФБС-9-5-3

Железобетонный стеновой блок ФБС-9-5-3 — это полнотелый фундаментный блок из тяжёлого бетона, предназначенный для устройства стен подвалов, цоколей и ленточных фундаментов. Относится к линейке фундаментных блоков сплошных ФБС по ГОСТ 13579 и применяется как несущий стеновой материал в подземных и цокольных частях зданий.

Расшифровка маркировки ФБС-9-5-3

Маркировка читается так:

• ФБС — фундаментный блок сплошной (полнотельный, без технологических пустот);

• 9 — номинальная длина 9 дм, фактическая длина блока ≈ 880 мм;

• 5 — ширина 5 дм = 500 мм;

• 3 — высота 3 дм, фактическая высота ≈ 280 мм.

В прайсах встречаются варианты записи: ФБС 9-5-3, ФБС 9.5.3, ФБС 9-5-3-Т — размерный ряд один и тот же, отличаться может только тип бетона (например, индекс «Т» — тяжёлый бетон).

Назначение и область применения

Блок ФБС-9-5-3 — это стеновой фундаментный блок средней длины и толщиной 500 мм. Его используют для:

• устройства стен подвалов и технических подпольев жилых, общественных и промышленных зданий;

• цокольных стен и стен по периметру ленточных фундаментов;

• подземных технических помещений, камер, приямков;

• оснований под тяжёлое оборудование, низких подпорных и ограждающих стен;

• формирования доборных рядов по высоте в сочетании с блоками ФБС-9-5-6 (6 дм высотой), когда нужно выйти на точную проектную отметку.

Высота 280 мм удобна именно как доборная: позволяет комбинировать ряды 3 дм и 6 дм по высоте, подстраиваясь под проектные отметки фундамента и цоколя. Толщина 500 мм даёт высокую несущую способность и устойчивость к боковому давлению грунта при разумном расходе бетона.

Преимущества стенового материала ФБС-9-5-3

1. Несущая способность и устойчивость

• полнотелое сечение и толщина 500 мм позволяют воспринимать значительные вертикальные нагрузки от стен и перекрытий;

• правильно уложенные блоки с перевязкой швов хорошо работают и на боковое давление грунта, что критично для заглублённых стен подвалов.

2. Быстрый монтаж

• крупноформатные блоки уменьшают количество элементов на метр стены;

• стены из ФБС монтируются с помощью крана на раствор, с перевязкой швов — это существенно ускоряет нулевой цикл по сравнению с монолитным бетоном.

3. Стандартизованная геометрия и совместимость

• размеры заданы ГОСТ, поэтому при соблюдении стандарта блоки разных производителей обычно взаимозаменяемы;

• формат 9-5-3 хорошо стыкуется с:

  • ФБС-9-5-6 (по длине и ширине, отличается высота),

  • ФБС-9-4-3, 9-3-3 и др., что упрощает раскладку по плану и высоте;

• удобно «набирать» стену по высоте, сочетая ряды 280 и 580 мм.

4. Универсальность условий работы

При правильном подборе бетона по F и W блок ФБС-9-5-3 можно применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в климатических зонах с отрицательными температурами и сезонным промерзанием.

Рекомендации по применению ФБС-9-5-3

Основание под блоки

• Блоки ФБС-9-5-3 устанавливают только на подготовленное и выровненное основание: уплотнённая песчано-щебёночная подготовка + монолитная выравнивающая стяжка/лента по проекту.

• Поверхность должна быть ровной, без резких перепадов — блок не должен опираться на отдельные точки и «висеть» в воздухе.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе с полным заполнением горизонтальных и вертикальных швов.

• Вертикальные швы между блоками обязательно перевязывают: стыки верхнего ряда не должны совпадать со стыками нижнего (смещение по длине не менее 0,4 высоты блока или по проекту).

• В процессе укладки проверяют горизонтальность ряда и вертикальность стен, чтобы потом без проблем монтировать перекрытия и цоколь.

Армопояса и узлы

• По верхнему ряду ФБС обычно устраивают монолитный железобетонный армопояс, который связывает блоки в жёсткий контур и распределяет нагрузку от стен и перекрытий.

• В местах опирания балок, колонн, тяжёлых монолитных вставок и оборудования проектом предусматривают усиление: дополнительное армирование, увеличенные площадки опирания, локальные утолщения.

Гидроизоляция и утепление

• Наружные поверхности стен подвалов и цоколей из ФБС-9-5-3 обязательно защищают гидроизоляцией (обмазочной, оклеечной, наплавляемой — по проекту).

• Для тёплых подвалов и цокольных этажей рекомендуется наружное утепление (экструдированный пенополистирол с защитой), чтобы снизить теплопотери и исключить конденсат на внутренней поверхности.

Дренаж и отмостка

• При высоком уровне грунтовых вод/сложных грунтах проектом может предусматриваться пристенный дренаж, приёмные лотки и коллекторы.

• Отмостку вокруг здания выполняют с уклоном от стен, чтобы уменьшить увлажнение грунта в зоне фундамента.
