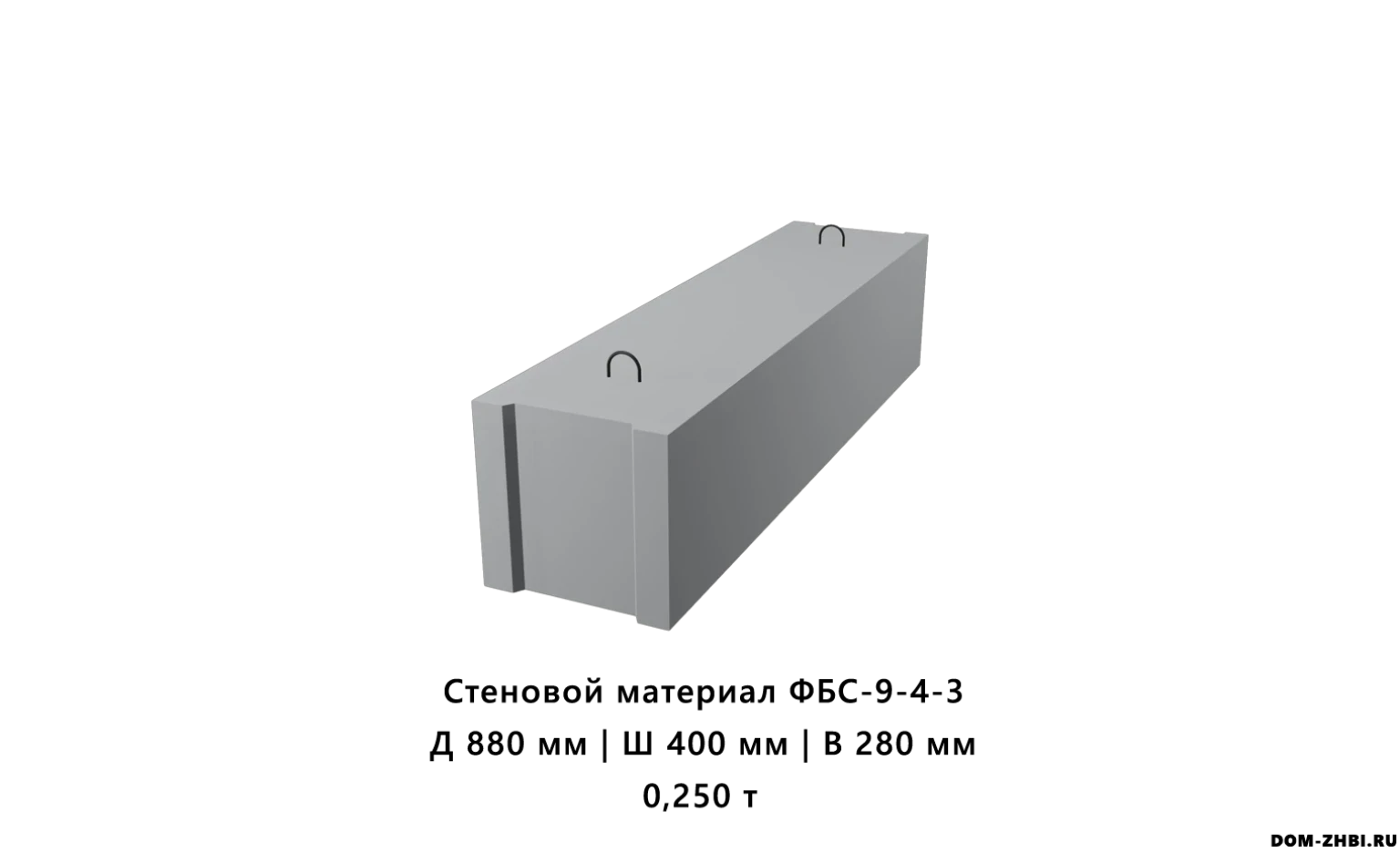

Стеновой материал ФБС-9-4-3

Железобетонный блок ФБС-9-4-3 — это сплошной стеновой фундаментный блок для устройства стен подвалов, цоколей и ленточных фундаментов. Выпускается по ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов» из тяжёлого бетона.

Расшифровка маркировки ФБС-9-4-3

По ГОСТ 13579:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот);

• 9 — номинальная длина 9 дм, фактическая длина ≈ 880 мм;

• 4 — ширина 4 дм = 400 мм;

• 3 — высота 3 дм, фактическая высота ≈ 280 мм.

В каталогах встречаются записи ФБС 9-4-3, ФБС 9.4.3, ФБС 9-4-3-Т — размер один и тот же, буква «Т» обычно означает тяжёлый бетон.

Назначение и область применения

ФБС-9-4-3 — это стеновой фундаментный блок средней длины и толщиной 400 мм. Применяется для:

• стен подвалов и технических подпольев;

• цокольных стен и ленточных фундаментов под жилые, общественные и промышленные здания;

• стен подземных камер, коллекторов, тепловых сетей, приямков;

• оснований под оборудование, низких подпорных и ограждающих стен;

• быстрого устройства фундаментов и стен на промплощадках, в гаражах, складах, ангарах.

Высота 280 мм удобна как доборный размер: блок хорошо комбинируется с высокими элементами 580 мм (ФБС-9-4-6), что позволяет точно выйти на проектную отметку обреза фундамента или пола подвала.

Толщина 400 мм даёт хороший запас несущей способности и устойчивости к боковому давлению грунта при более экономном расходе бетона по сравнению с блоками 500–600 мм.

Преимущества ФБС-9-4-3

1. Несущая способность и устойчивость
Полнотельная конструкция и толщина 400 мм позволяют блоку воспринимать значительные вертикальные нагрузки от стен и перекрытий, а также боковое давление грунта при правильной перевязке швов.

2. Быстрый монтаж фундамента и стен подвала

• Крупный формат (880×400×280 мм) уменьшает количество элементов на метр стены.

• Стены собираются краном на растворе с перевязкой швов, что существенно ускоряет нулевой цикл по сравнению с полностью монолитным фундаментом.

3. Стандартизованная геометрия и совместимость

• Размеры и допуски задаются ГОСТ, поэтому блоки разных производителей, соблюдающих стандарт, как правило взаимозаменяемы.

• Типоразмер 9-4-3 стыкуется с ФБС-9-4-6 и соседними размерами (9-3-3, 9-5-3 и др.), что упрощает раскладку по плану и высоте.

4. Гибкость по условиям эксплуатации
При выборе бетона с подходящими показателями морозостойкости и водонепроницаемости блок можно применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в климатических зонах с сезонным промерзанием грунта.

Рекомендации по применению

Основание под блоки

• ФБС-9-4-3 устанавливают только на подготовленное основание: уплотнённая песчано-щебёночная подготовка + монолитная выравнивающая стяжка/лента по проекту.

• Поверхность должна быть ровной — блок не должен «висеть» на отдельных точках, шов под ним заполняется раствором по всей площади.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе с полным заполнением горизонтальных и вертикальных швов.

• Вертикальные стыки обязательно перевязывают: швы верхнего ряда не должны совпадать со швами нижнего (смещение по длине не менее 0,4 высоты блока или по проекту).

• В процессе кладки контролируют горизонтальность ряда и вертикальность стен — это критично для дальнейшего монтажа армопояса и перекрытий.

Армопояса и узлы

• По верху стен из ФБС, как правило, выполняют монолитный железобетонный армопояс, который связывает блоки в жёсткий контур и равномерно распределяет нагрузку от стен/плит.

• В местах опирания балок, колонн, тяжёлого оборудования проектом предусматриваются локальные усиления.

Гидроизоляция и утепление

• Наружные поверхности стен подвала из блоков ФБС-9-4-3 обязательно гидроизолируют: обмазочные, оклеечные или наплавляемые системы подбирают по уровню грунтовых вод и классу здания.

• Для тёплых подвалов и цокольных этажей рекомендовано наружное утепление (ЭППС с защитой), чтобы уменьшить теплопотери и исключить конденсат на внутренней поверхности стен.

Дренаж и отмостка

• В сложных гидрогеологических условиях проектом предусматривают пристенный дренаж и систему отвода воды.

• Отмостка выполняется с уклоном от здания, чтобы ограничить увлажнение грунта в зоне фундамента.
