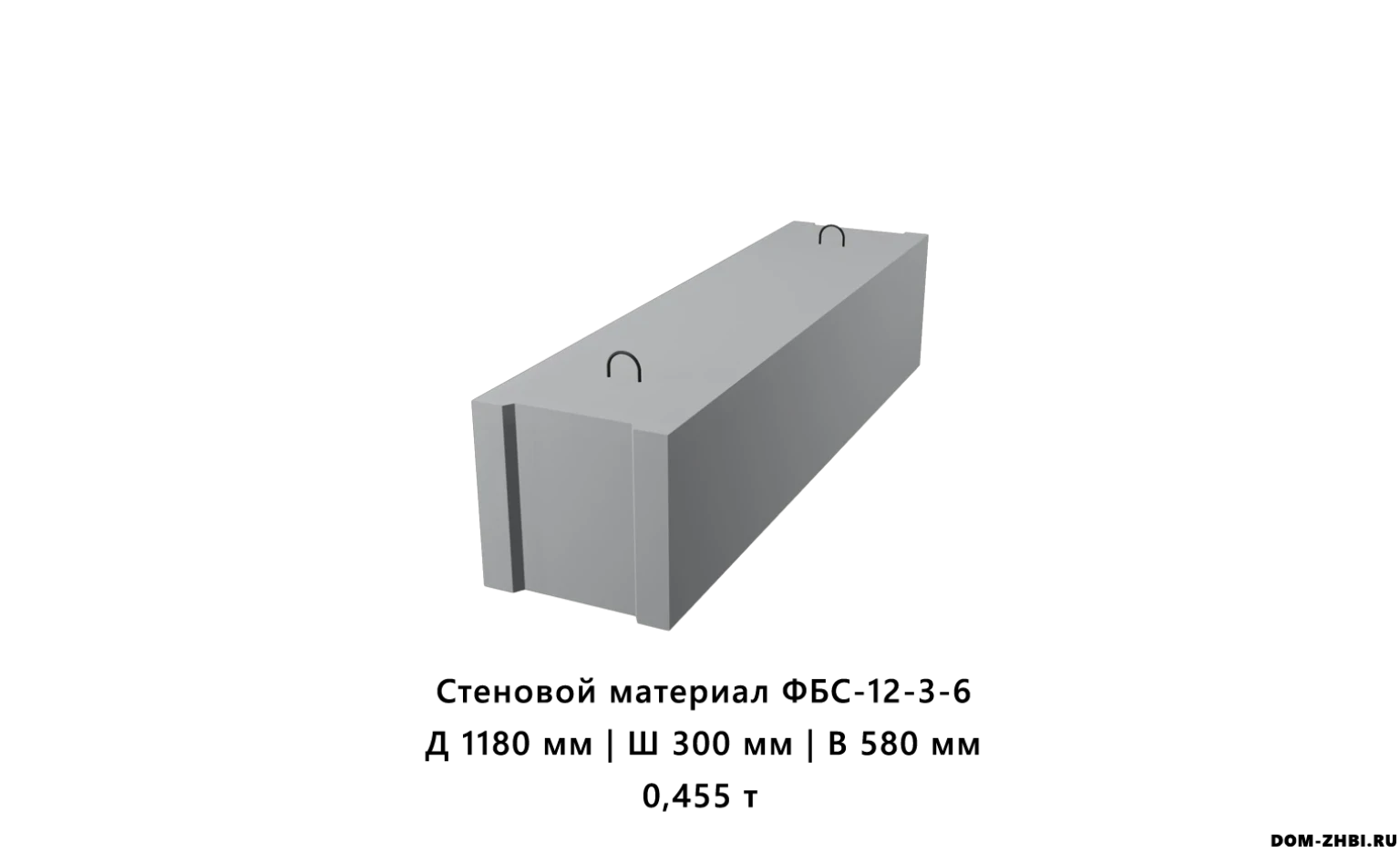

Стеновой материал ФБС-12-3-6

Железобетонный стеновой блок ФБС-12-3-6 — полнотелый фундаментный блок из тяжёлого бетона для устройства стен подвалов, цоколей и ленточных фундаментов. Изготавливается по требованиям ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов» и относится к типу ФБС — фундаментные блоки сплошные.

Расшифровка маркировки ФБС-12-3-6

По структуре обозначения ГОСТ 13579:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот, только монтажные петли);

• 12 — номинальная длина 12 дм, фактическая длина блока ≈ 1180 мм;

• 3 — ширина 3 дм = 300 мм;

• 6 — высота 6 дм, фактическая высота ≈ 580 мм.

В прайсах встречаются записи: ФБС 12-3-6, ФБС 12.3.6, ФБС 12-3-6-Т — речь идёт об одном и том же типоразмере; индекс «Т» обычно означает тяжёлый бетон.

Назначение и область применения

ФБС-12-3-6 — это стеновой фундаментный блок средней длины и минимальной толщины 300 мм в линейке «12-…-6». Его применяют для:

• устройства стен подвалов и технических подпольев в малоэтажных и многоэтажных зданиях;

• ленточных фундаментов под несущие стены и перегородки (часто совместно с фундаментными подушками ФЛ);

• цокольных стен и стен подземных технических помещений, тепловых камер, коллекторов, приямков;

• оснований и пьедесталов под оборудование, технологических площадок;

• лёгких подпорных и ограждающих стен (по расчёту).

Толщина 300 мм обеспечивает достаточную несущую способность для многих типовых решений и при этом уменьшает расход бетона и массу конструкции по сравнению с блоками 400–600 мм. Длина 1180 мм удобна для раскладки по осям и сочетания с блоками длиной 2380 и 880 мм.

Преимущества стенового материала ФБС-12-3-6

1. Экономичный расход бетона при сохранении несущей способности

• сечение 300 мм даёт надёжное восприятие вертикальных нагрузок от стен и перекрытий при меньшем расходе бетона и меньшем весе блока;

• уменьшенная ширина снижает нагрузки на основание и упрощает транспортировку и монтаж.

2. Удобный формат для компоновки фундамента

• Длина 1180 мм хорошо «встаёт» в типовые схемы разбивки, позволяет точно подгонять размер ленты без большого количества доборных элементов;

• блок легко комбинируется с соседними типоразмерами (ФБС 12-4-6, 12-5-6, 12-6-6) и «низкими» блоками высотой 280 мм для добора высоты.

3. Стандартизованная геометрия и совместимость

• размеры и допуски заданы ГОСТ 13579, поэтому при соблюдении стандарта блоки разных заводов, как правило, взаимозаменяемы;

• типоразмер 12-3-6 присутствует во всех основных таблицах ФБС, что упрощает подбор и проектирование.

4. Возможность работы в разных условиях

При правильном подборе класса бетона по морозостойкости и водонепроницаемости блок ФБС-12-3-6 допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в климатических зонах с сезонным промерзанием и изменяющимся уровнем грунтовых вод (по проекту).

Рекомендации по применению

Основание под блоки

• Блоки ФБС-12-3-6 устанавливают только на подготовленное и выровненное основание: уплотнённая песчано-щебёночная подушка + выравнивающая стяжка или монолитная лента по проекту;

• опора должна быть сплошной по всей длине блока, без «висящих» участков;

• цементно-песчаный раствор укладывают сплошным слоем с полным заполнением опорного шва.

Кладка и перевязка швов

• Монтаж выполняют краном, на растворе, с обязательным заполнением горизонтальных и вертикальных швов;

• вертикальные швы перевязывают: стыки верхнего ряда не должны совпадать со стыками нижнего (типовое смещение — не менее 0,4 высоты блока или по проекту);

• в процессе кладки контролируют горизонтальность рядов и вертикальность стен — это важно для устройства армопояса и монтажа перекрытий.

Армопояс и узлы

• По верху стен из ФБС обычно выполняют монолитный железобетонный армопояс, который связывает блоки в жёсткий контур и равномерно распределяет нагрузки;

• в местах опирания колонн, балок, тяжёлого оборудования проектом предусматривают локальные усиления (дополнительное армирование, утолщения, закладные детали).

Гидроизоляция и утепление

• Наружные поверхности стен подвалов из ФБС-12-3-6 обязательно защищают гидроизоляцией (обмазочной, оклеечной, наплавляемой) с учётом уровня грунтовых вод и назначения здания;

• для тёплых подвалов и цокольных этажей рекомендуется наружное утепление (как правило ЭППС с защитным слоем), чтобы исключить промерзание и конденсат;

• при сложных гидрогеологических условиях проектом предусматривают дренаж и систему отвода воды от подземных стен.
