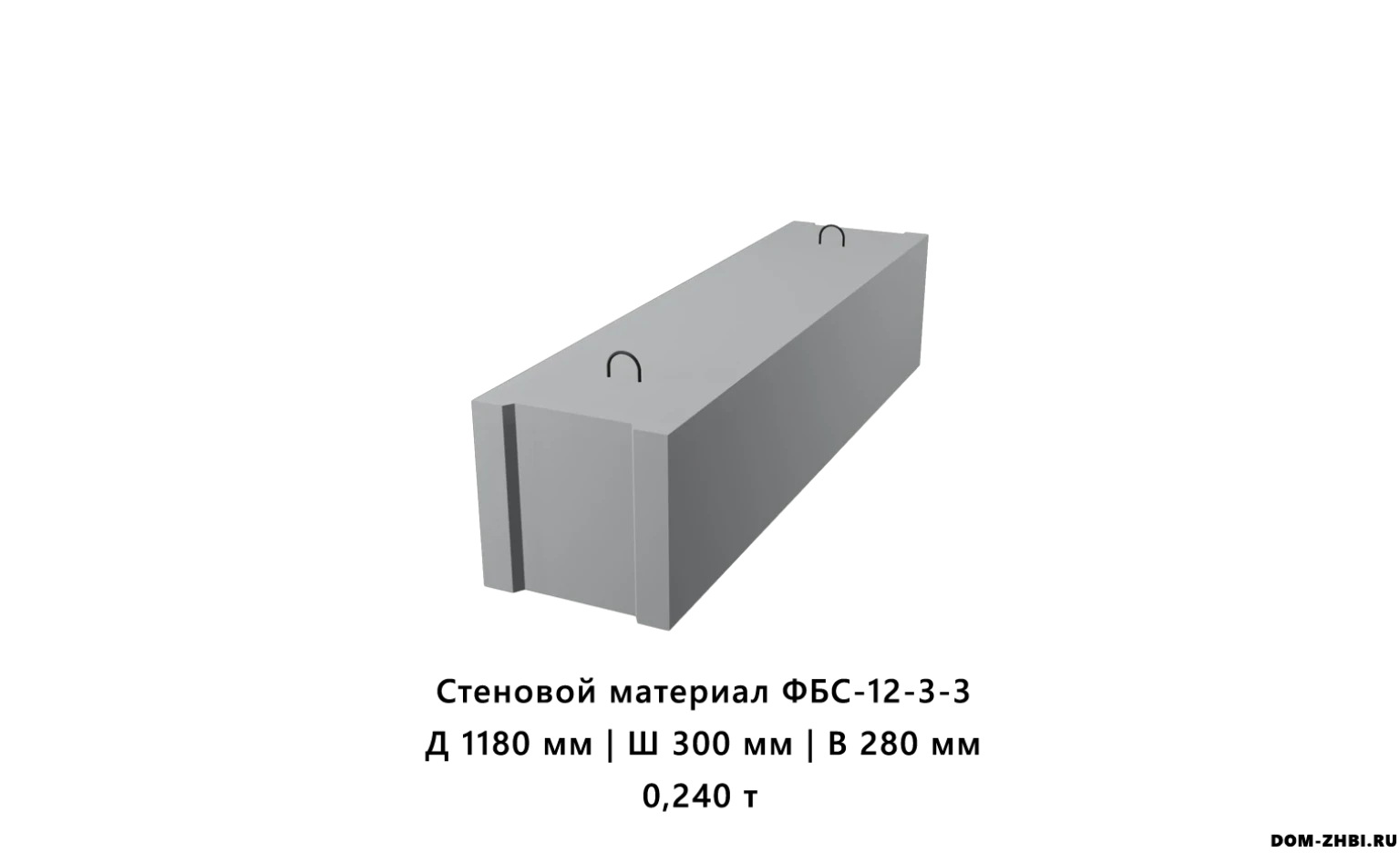

Стеновой материал ФБС-12-3-3

Железобетонный стеновой блок ФБС-12-3-3 — это сплошной фундаментный блок из тяжёлого бетона для устройства стен подвалов, цоколей и ленточных фундаментов. Изделие производится по ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов» и относится к типу ФБС — фундаментные блоки сплошные.

Расшифровка маркировки ФБС-12-3-3

По системе обозначений ГОСТ 13579:

• ФБС — фундаментный блок сплошной (полнотельный, без технологических пустот, только монтажные петли);

• 12 — номинальная длина 12 дм, фактическая длина ≈ 1180 мм;

• 3 — ширина 3 дм = 300 мм;

• 3 — высота 3 дм, фактическая высота ≈ 280 мм.

В прайсах можно встретить записи ФБС 12-3-3, ФБС 12.3.3, ФБС 12-3-3-Т — речь идёт об одном типоразмере; индекс «Т» обычно означает исполнение из тяжёлого бетона.

Назначение и область применения

ФБС-12-3-3 — это стеновой фундаментный блок средней длины и минимальной ширины 300 мм с высотой 280 мм. Его используют для:

• устройства стен подвалов и технических подпольев в жилых, общественных, административных и промышленных зданиях;

• ленточных фундаментов (особенно совместно с фундаментными подушками ФЛ);

• цокольных стен, стен подземных техпомещений, камер, коллекторов, приямков;

• оснований и пьедесталов под лёгкое и средненагруженное оборудование;

• небольших подпорных и ограждающих стен (по расчёту);

• участков, где нужно добрать высоту до проектной отметки как «низким» рядом в сочетании с блоками высотой 580 мм.

Комбинация ширины 300 мм и высоты 280 мм делает ФБС-12-3-3 удобным доборным и экономичным элементом: он даёт достаточную несущую способность для многих задач и при этом уменьшает расход бетона и общий вес конструкции.

Преимущества стенового материала ФБС-12-3-3

1. Экономичность и уменьшенный вес

• минимальная ширина 300 мм снижает расход бетона и нагрузку на основание;

• масса порядка 0,24–0,25 т облегчает транспортировку, складирование и монтаж по сравнению с более толстыми блоками.

2. Удобство при наборе высоты

• высота 280 мм позволяет использовать ФБС-12-3-3 как доборный блок по высоте — для точного вывода отметки верха фундамента или пола подвала без монолитных вставок;

• удобно формировать уступы, перепады, зоны входных групп, пандусов.

3. Стандартизованная геометрия и совместимость

• размеры и допуски заданы ГОСТ 13579, поэтому при соблюдении стандарта блоки разных заводов, как правило, взаимозаменяемы;

• типоразмер 12-3-3 конструктивно сочетается с блоками 12-3-6, 12-4-3, 12-5-3, 12-6-3, что упрощает раскладку фундамента по плану и по высоте.

4. Гибкость применения

При правильном подборе класса бетона по морозостойкости и водонепроницаемости ФБС-12-3-3 допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в большинстве климатических зон с сезонным промерзанием и переменным уровнем грунтовых вод (по проекту).

Рекомендации по применению

Основание под блоки

• ФБС-12-3-3 устанавливают только на подготовленное и выровненное основание: уплотнённая песчано-щебёночная подготовка + выравнивающая стяжка или монолитная лента по проекту;

• опорная поверхность должна обеспечивать равномерное опирание блока по всей длине, без «висящих» участков;

• цементно-песчаный раствор под блоком укладывают сплошным слоем, с полным заполнением опорного шва.

Монтаж и перевязка швов

• блоки монтируют краном на цементно-песчаном растворе с обязательным заполнением горизонтальных и вертикальных швов;

• вертикальные стыки перевязывают: швы верхнего ряда не должны совпадать со швами нижнего (типовое смещение — не менее ≈ 0,4 высоты блока или по проекту);

• при кладке контролируют горизонтальность рядов и вертикальность стен — это важно для корректного устройства армопояса и монтажа плит перекрытий.

Армопояса и узлы

• по верху стен из ФБС обычно выполняют монолитный железобетонный армопояс, который объединяет блоки в жёсткий контур и равномерно распределяет нагрузки от надземных конструкций;

• в местах опирания колонн, балок, тяжёлого оборудования проектом назначают локальные усиления (дополнительное армирование, утолщения, закладные детали).

Гидроизоляция, утепление, дренаж

• наружные поверхности стен подвалов из ФБС-12-3-3 обязательно защищают гидроизоляцией (обмазочной, оклеечной, наплавляемой) с учётом уровня грунтовых вод и категории здания;

• для тёплых подвалов и цокольных этажей рекомендуется наружное утепление (чаще всего ЭППС с защитным слоем), чтобы исключить промерзание и конденсат;

• при сложных гидрогеологических условиях проектом предусматривают пристенный дренаж и систему отвода воды от подземных стен, плюс отмостку с уклоном от здания.
