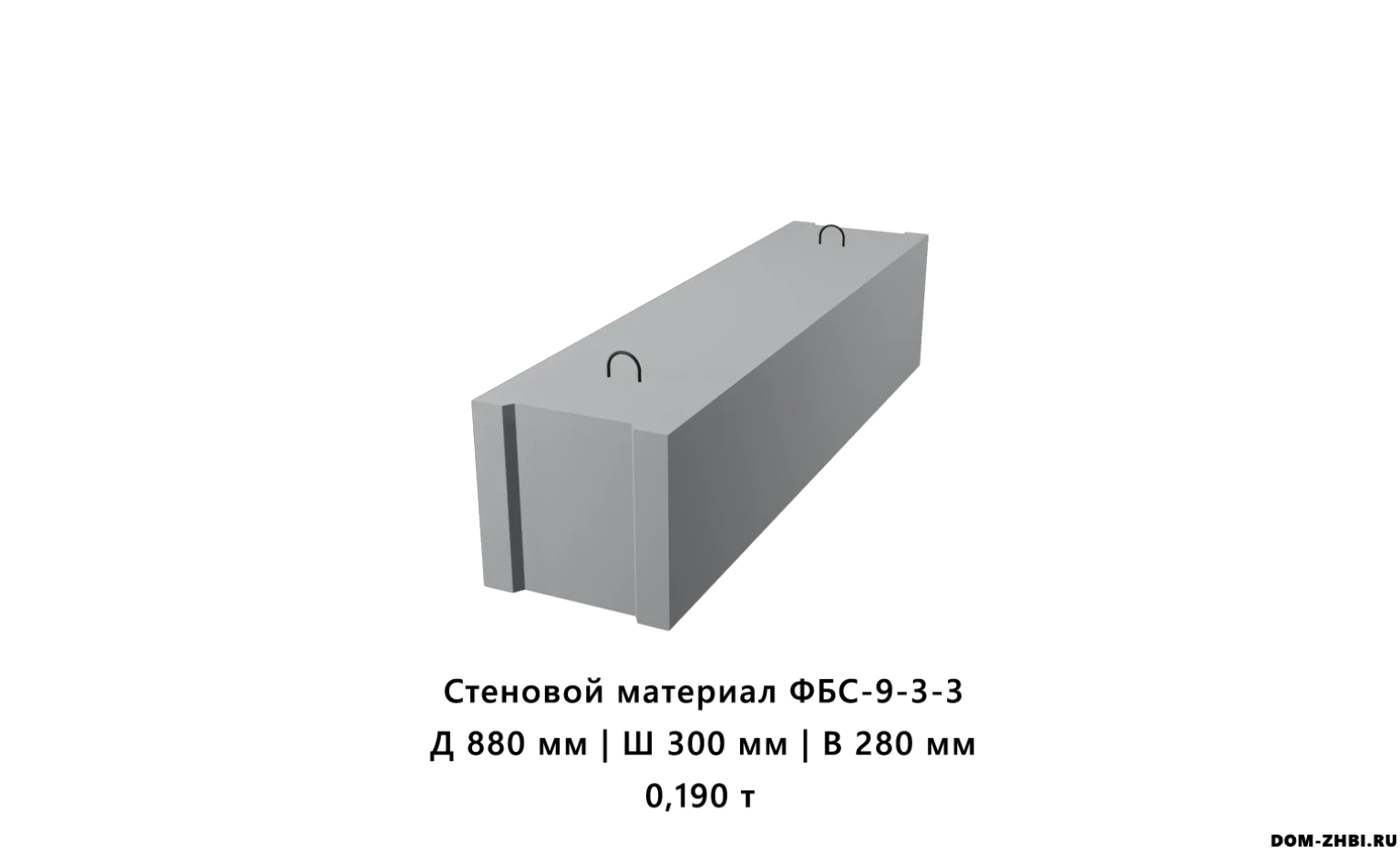

Стеновой материал ФБС-9-3-3

Железобетонный стеновой блок ФБС-9-3-3 — это полнотелый фундаментный блок из тяжёлого бетона для устройства стен подвалов, цоколей и ленточных фундаментов. Размеры блока по ГОСТ 13579-78 / ГОСТ 13579-2018: длина около 880 мм, ширина 300 мм, высота 280 мм.

Расшифровка маркировки ФБС-9-3-3

По системе обозначения ГОСТ 13579:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот);

• 9 — номинальная длина 9 дм, фактическая длина ≈ 880 мм;

• 3 — ширина 3 дм = 300 мм;

• 3 — высота 3 дм, фактическая высота ≈ 280 мм.

В прайсах встречаются записи ФБС 9-3-3, ФБС 9.3.3, ФБС 9-3-3-Т. Индекс «Т» обычно означает использование тяжёлого бетона.

Назначение и область применения

ФБС-9-3-3 — это стеновой фундаментный блок средней длины и толщиной 300 мм. Его используют для:

• устройства стен подвалов и технических подпольев в жилых, общественных и промышленных зданиях;

• цокольных стен и стен по периметру ленточных фундаментов;

• стен подземных камер, коллекторов, тепловых узлов, приямков;

• оснований под оборудование, низких подпорных и ограждающих стен;

• быстрого монтажа сборных фундаментных и стеновых конструкций на промплощадках, в гаражах, складах, ангарах.

Высота 280 мм удобна как доборный размер: блок хорошо комбинируется с высотой 580 мм (ФБС-9-3-6), позволяя выйти на проектную отметку обреза фундамента или пола подвала без лишнего монолита.

Толщина 300 мм даёт достаточную несущую способность для многих типов зданий и при этом экономит бетон по сравнению с блоками 400–600 мм ширины.

Преимущества стенового материала ФБС-9-3-3

1. Несущая способность и устойчивость

• полнотелое сечение и тяжёлый бетон обеспечивают восприятие существенных вертикальных нагрузок от стен и перекрытий;

• при правильной перевязке швов стена из ФБС-9-3-3 надёжно работает и на боковое давление грунта, что критично для заглублённых подвалов.

2. Ускоренный нулевой цикл

• блоки крупного формата сокращают количество элементов на погонный метр стены;

• монтаж выполняется краном на цементно-песчаном растворе с перевязкой швов, что заметно ускоряет устройство фундамента по сравнению с полностью монолитной лентой.

3. Стандартизованная геометрия и совместимость

• размеры и допуски регламентированы ГОСТ 13579, поэтому при соблюдении стандарта блоки разных заводов как правило взаимозаменяемы;

• типоразмер 9-3-3 стыкуется с соседними позициями (ФБС-9-4-3, 9-5-3, 9-6-3 и высокими блоками 9-3-6), что облегчает раскладку по плану и высоте.

4. Гибкость по условиям эксплуатации

При подборе бетона с нужными показателями морозостойкости и водонепроницаемости ФБС-9-3-3 допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в климатических зонах с сезонным промерзанием грунта.

Рекомендации по применению

Основание под блоки

• ФБС-9-3-3 устанавливают только на подготовленное и выровненное основание: уплотнённая песчано-щебёночная подушка + монолитная выравнивающая стяжка или фундаментная лента по проекту.

• Верх основания должен быть ровным — блок не должен опираться на отдельные точки; шов под ним заполняют раствором по всей площади.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе с полным заполнением горизонтальных и вертикальных стыков.

• Вертикальные швы обязательно перевязывают: стыки верхнего ряда не должны совпадать со стыками нижнего (смещение по длине — не менее 0,4 высоты блока или по проекту).

• В процессе кладки контролируют горизонтальность ряда и вертикальность стен, чтобы без проблем монтировать армопояс и перекрытия.

Армопояса и конструктивные узлы

• По верху стен из ФБС обычно устраивают монолитный железобетонный армопояс, который связывает блоки в единый жёсткий контур и равномерно распределяет нагрузку от стен и плит.

• В местах опирания балок, колонн, тяжёлого оборудования проектом предусматривают локальное усиление (дополнительное армирование, утолщения и т.п.).

Гидроизоляция и теплоизоляция

• Наружные поверхности стен подвалов из ФБС-9-3-3 обязательно защищают гидроизоляцией: обмазочной, оклеечной или наплавляемой, в зависимости от уровня грунтовых вод и требований проекта.

• Для тёплых подвалов и цокольных этажей рекомендовано наружное утепление (экструдированный пенополистирол с защитой), чтобы снизить теплопотери и исключить конденсат на внутренней поверхности стен.

Дренаж и отмостка

• В сложных гидрогеологических условиях проектом предусматривают пристенный дренаж и систему отвода воды от подземных стен.

• Отмостку выполняют с уклоном от здания, чтобы сократить увлажнение грунта в зоне фундамента и продлить срок службы стен из ФБС.
