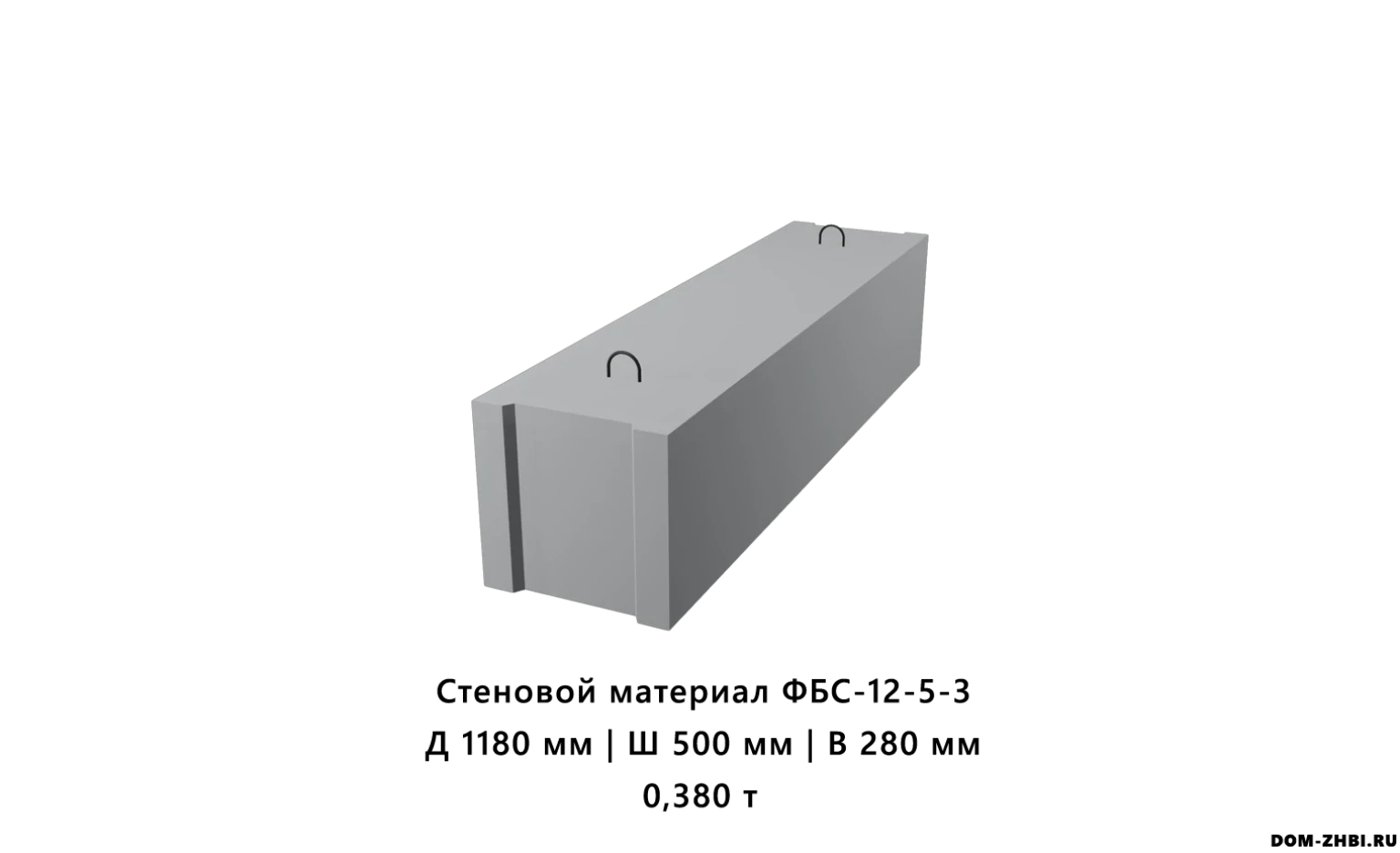

Стеновой материал ФБС-12-5-3

Железобетонный стеновой блок ФБС-12-5-3 — сплошной фундаментный блок из тяжёлого бетона для устройства стен подвалов, цоколей и ленточных фундаментов малоэтажных и многоэтажных зданий. Выпускается по требованиям ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов».

Расшифровка маркировки ФБС-12-5-3

По системе ГОСТ 13579:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот, только монтажные петли);

• 12 — номинальная длина 12 дм, фактическая ≈ 1180 мм;

• 5 — ширина 5 дм = 500 мм;

• 3 — высота 3 дм, фактическая ≈ 280 мм.

В прайсах встречаются обозначения ФБС 12-5-3, ФБС 12.5.3, ФБС 12-5-3-Т — это один и тот же типоразмер; индекс «Т» обычно означает, что блок изготовлен из тяжёлого бетона.

Назначение и область применения

ФБС-12-5-3 — это стеновой фундаментный блок средней длины и толщиной 500 мм с высотой 280 мм, который применяют для:

• устройства стен подвалов и технических подпольев в жилых, общественных, административных и промышленных зданиях;

• ленточных фундаментов (особенно совместно с фундаментными подушками ФЛ);

• цокольных стен, стен подземных техпомещений, тепловых камер, коллекторов, приямков;

• оснований и пьедесталов под оборудование, небольшие подпорные и ограждающие стенки;

• участков, где нужно добрать высоту до проектной отметки без применения монолитных вставок (работает как «низкий» ряд вместе с блоками 12-5-6).

Толщина 500 мм даёт серьёзный запас по несущей способности и устойчивости к боковому давлению грунта, но при этом экономит бетон по сравнению с блоками толщиной 600 мм. Высота 280 мм удобна для точной подгонки отметок по высоте.

Преимущества стенового материала ФБС-12-5-3

1. Баланс несущей способности и экономичности

• Толщина 500 мм обеспечивает надёжное восприятие вертикальных нагрузок от стен и перекрытий при меньшем расходе бетона, чем у блоков 600 мм;

• блокы хорошо работают на боковое давление грунта при правильной перевязке и наличии армопояса.

2. Удобство при наборе высоты

• Высота 280 мм позволяет использовать ФБС-12-5-3 как доборный ряд к блокам высотой 580 мм, чтобы выйти на точную проектную отметку верха фундамента или пола подвала без лишнего монолита;

• удобно формировать уступы, перепады, зоны входных групп, пандусов.

3. Стандартизованные размеры и совместимость

• Размеры и допуски заданы ГОСТ 13579, поэтому при соблюдении стандарта блоки разных заводов, как правило, взаимозаменяемы;

• типоразмер 12-5-3 стыкуется с блоками 12-5-6, а также с соседними по ширине (12-4-3, 12-6-3 и т.д.), что упрощает раскладку фундамента по плану и высоте.

4. Применимость в разных условиях эксплуатации

При подборе класса бетона по морозостойкости и водонепроницаемости блоки ФБС допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в большинстве климатических зон с сезонным промерзанием и переменным уровнем грунтовых вод (по проекту).

Рекомендации по применению

Основание под блоки

• Устанавливать ФБС-12-5-3 нужно только на подготовленное, уплотнённое и выровненное основание: песчано-щебёночная подготовка + выравнивающая стяжка/лента по проекту;

• опорная поверхность должна обеспечивать равномерное распределение нагрузки по всей длине блока — недопустимо «висящее» опирание;

• раствор под блоком укладывают сплошным слоем с полным заполнением опорного шва.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе, с полным заполнением горизонтальных и вертикальных швов;

• вертикальные швы обязательно перевязывают: стыки верхнего ряда не должны совпадать со стыками нижнего (типовое смещение — не менее 0,4 высоты блока или по проекту);

• в процессе кладки контролируют горизонтальность рядов и вертикальность стен, чтобы без проблем выполнить армопояса и установить перекрытия.

Армопояса и конструктивные узлы

• По верху стен из ФБС, как правило, выполняют монолитный железобетонный армопояс, который связывает блоки в жёсткий контур и распределяет нагрузки от надземных конструкций;

• в местах опирания балок, колонн, тяжёлого оборудования проектом предусматривают локальные усиления (дополнительное армирование, утолщения, закладные детали).

Гидроизоляция, утепление, дренаж

• Наружные поверхности стен подвалов из ФБС-12-5-3 обязательно защищают гидроизоляцией (обмазочной, оклеечной, наплавляемой) с учётом уровня грунтовых вод и категории здания;

• для тёплых подвалов и цоколей рекомендуют наружное утепление (обычно ЭППС с защитным слоем), чтобы исключить промерзание и конденсат;

• при сложных гидрогеологических условиях проектом предусматривают пристенный дренаж и систему отвода воды от подземных стен, плюс отмостку с уклоном от здания.
