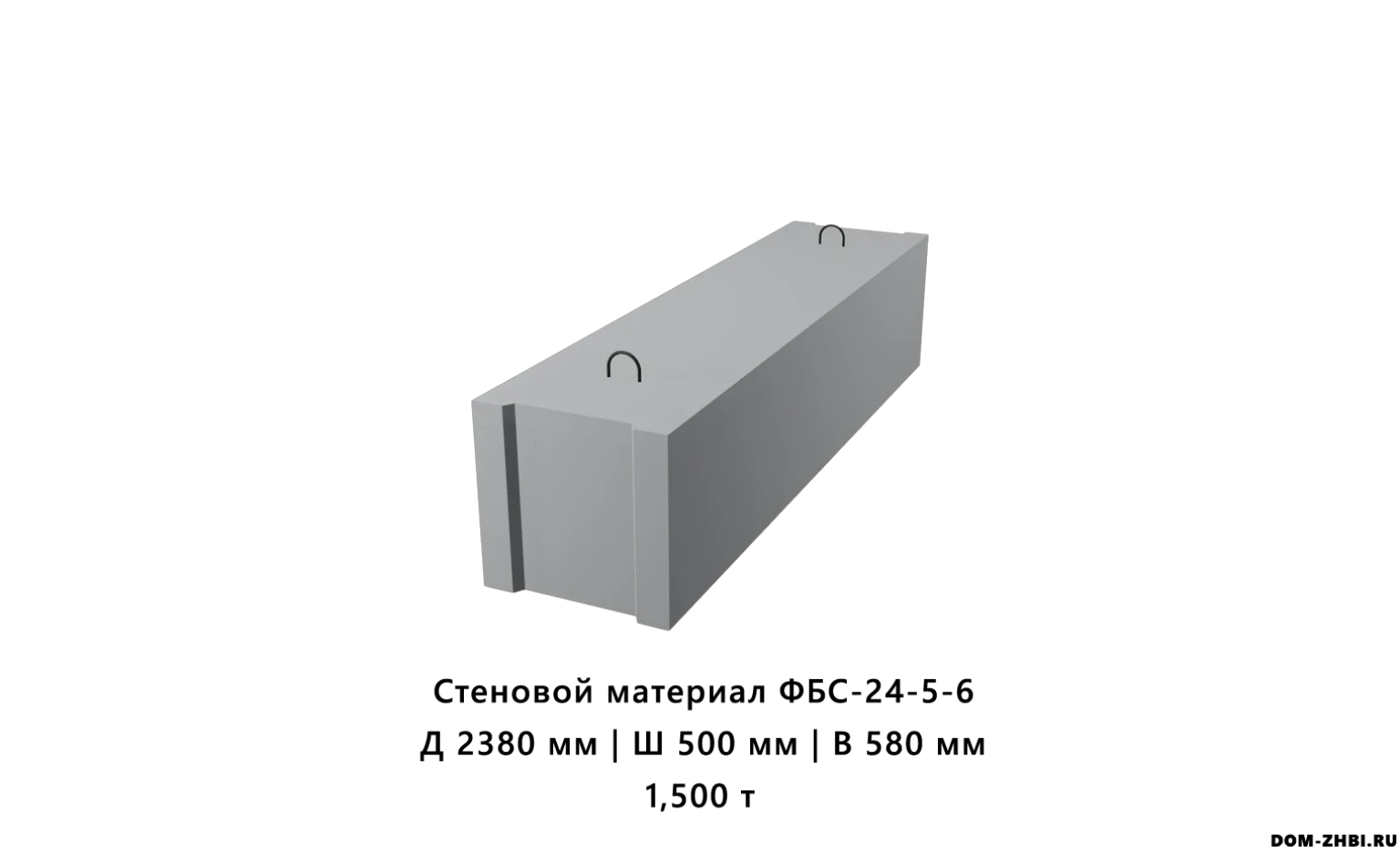

Стеновой материал ФБС-24-5-6

Железобетонный стеновой блок ФБС-24-5-6 — это крупноформатный сплошной фундаментный блок для устройства стен подвалов, цоколей и ленточных фундаментов под повышенные нагрузки. Изготавливается из тяжёлого бетона по ГОСТ 13579-78 / ГОСТ 13579-2018 «Блоки бетонные для стен подвалов» и относится к типу ФБС — фундаментные блоки сплошные.

Расшифровка маркировки ФБС-24-5-6

По системе обозначений ГОСТ:

• ФБС — фундаментный блок сплошной (полнотельный, без пустот, допускаются только монтажные петли);

• 24 — номинальная длина 24 дм, фактическая длина ≈ 2380 мм;

• 5 — ширина 5 дм = 500 мм;

• 6 — высота 6 дм, фактическая высота ≈ 580 мм.

В прайсах можно встретить обозначения ФБС 24-5-6, ФБС 24.5.6, ФБС 24-5-6-Т — это один и тот же размер; суффикс «Т» обычно означает тяжёлый бетон.

Назначение и область применения

ФБС-24-5-6 — это крупноформатный стеновой фундаментный блок длиной 2,38 м и толщиной 500 мм. Его используют для:

• устройства несущих стен подвалов и технических подпольев под жилые, общественные, административные и промышленные здания;

• мощных ленточных фундаментов под здания с большой протяжённостью и нагрузками;

• цокольных стен, стен подземных технических помещений, тепловых камер, коллекторов, приямков;

• оснований и пьедесталов под тяжёлое технологическое оборудование;

• подпорных и ограждающих стен в зонах засыпки грунтом.

Благодаря длине 2380 мм и ширине 500 мм этот блок позволяет быстро набирать стену по длине при хорошем запасе несущей способности и умеренном расходе бетона (по сравнению с шириной 600 мм).

Преимущества стенового материала ФБС-24-5-6

1. Высокая несущая способность

• Полнотельное сечение и толщина 500 мм обеспечивают восприятие значительных вертикальных нагрузок от надземных стен и перекрытий.

• При правильной раскладке и перевязке швов стена из ФБС-24-5-6 работает на боковое давление грунта и нагрузки от засыпки без критических деформаций.

2. Сокращение сроков нулевого цикла

• Длина 2,38 м уменьшает количесто блоков на погонный метр фундамента и снижает число монтажных швов.

• Стены из таких блоков монтируются краном на цементно-песчаном растворе с перевязкой швов, что существенно быстрее полностью монолитного фундамента.

3. Стандартизованная геометрия и совместимость

• Размеры и допуски заданы ГОСТ 13579, поэтому при соблюдении стандарта блоки разных заводов обычно взаимозаменяемы.

• Размер 24-5-6 стыкуется с другими блоками длиной 2380 мм (ФБС-24-3-6, 24-4-6, 24-6-6, а также доборными 24-…-3 по высоте), что упрощает раскладку по плану и по отметкам.

4. Гибкость по условиям эксплуатации

При выборе подходящих классов бетона по морозостойкости и водонепроницаемости ФБС-24-5-6 допускается применять:

• в сухих и влажных грунтах;

• под отапливаемыми и неотапливаемыми зданиями;

• в климатических зонах с сезонным промерзанием и переменным уровнем грунтовых вод (по проекту).

Рекомендации по применению

Основание под блоки

• Устанавливать ФБС-24-5-6 следует только на подготовленное и выровненное основание: уплотнённая песчано-щебёночная подушка + монолитная выравнивающая стяжка/лента по проекту.

• Допуски по высоте основания должны обеспечивать равномерное опирание блока по всей длине — недопустимо, чтобы блок «висел» на отдельных точках.

Кладка и перевязка швов

• Монтаж выполняют на цементно-песчаном растворе с полным заполнением горизонтальных и вертикальных швов.

• Вертикальные стыки обязательно перевязывают: швы верхнего ряда не должны совпадать со швами нижнего, смещение обычно принимают не менее 0,4 высоты блока или по проекту.

• В процессе кладки контролируют горизонтальность ряда и вертикальность стен, что важно для последующего монтажа армопояса и перекрытий.

Армопояса и конструктивные узлы

• По верхнему ряду стен из ФБС обычно выполняют монолитный железобетонный армопояс, который объединяет блоки в жёсткий контур и распределяет нагрузку от стен и плит.

• В зонах опирания колонн, балок, тяжёлого оборудования проектом предусматривают локальные усиления: дополнительное армирование, увеличенные площадки опирания, закладные детали.

Гидроизоляция, утепление, дренаж

• Наружные поверхности стен подвала из ФБС-24-5-6 обязательно защищают гидроизоляцией (обмазочной, оклеечной или наплавляемой) с учётом уровня грунтовых вод и класса здания.

• Для тёплых подвалов и цокольных этажей рекомендуется наружное утепление (чаще всего ЭППС с защитой), чтобы снизить теплопотери и исключить конденсат на внутренних поверхностях.

• В сложных гидрогеологических условиях проектом предусматривают пристенный дренаж и систему отвода воды от подземных стен, а также отмостку с уклоном от здания.
