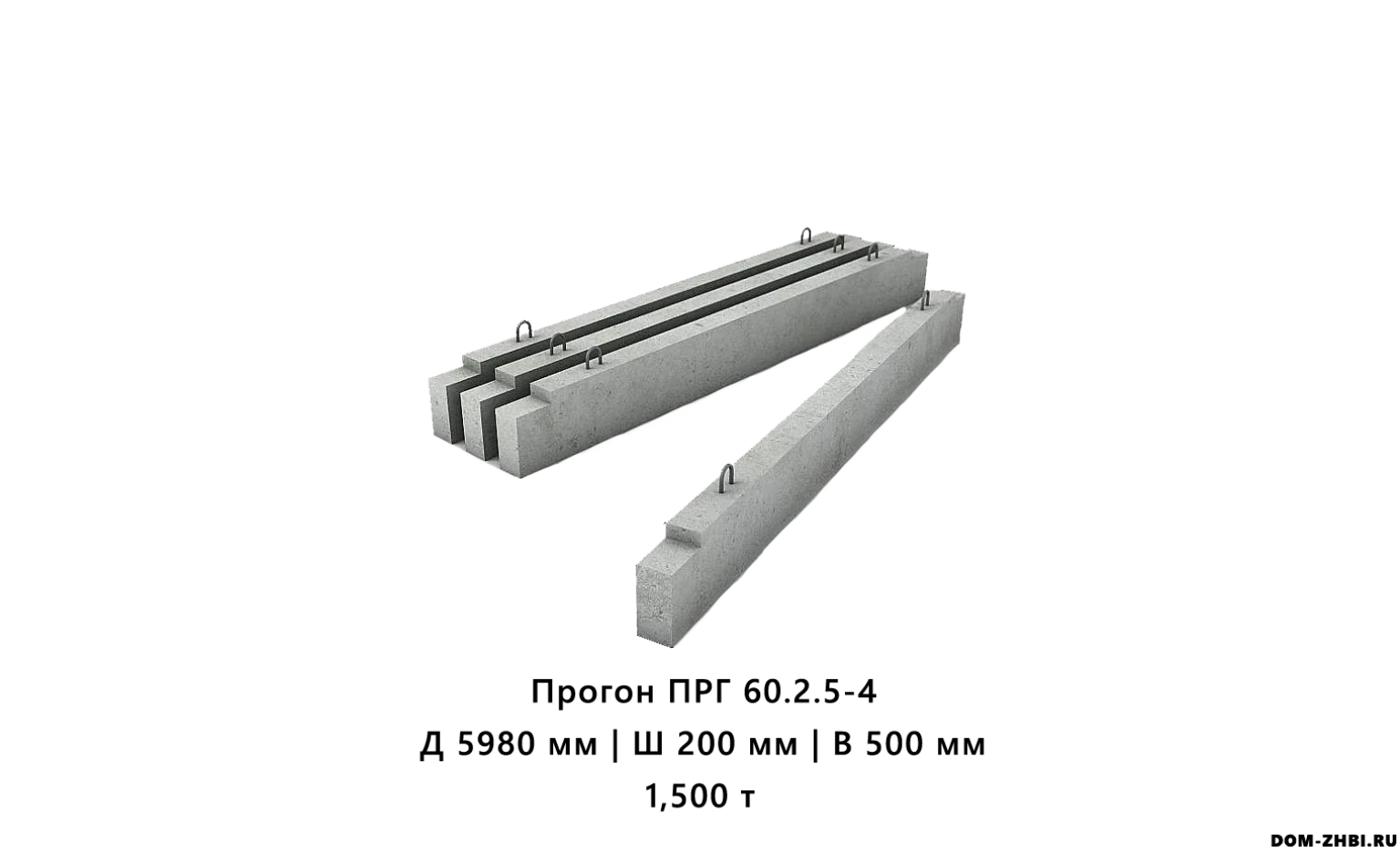

Прогон ПРГ 60.2.5-4

Железобетонный прогон прямоугольного сечения 60.2.5-4 — это балка прямоугольного сечения для перекрытий и покрытий зданий. Изделие применяется в гражданском и промышленном строительстве, монтируется на колонны, стены или опорные подушки и служит опорой для плит перекрытия, плит покрытия, стропильных и других элементов.

Изготавливается по серии 1.225-2 из тяжёлого бетона класса примерно В22,5–В25 (М300–М350) с напрягаемой арматурой классов А-III / Ат-V в зависимости от проекта.

Расшифровка марки ПРГ 60.2.5-4

По обозначению серии:

• ПРГ — прогон прямоугольного сечения.

• 60.2.5 — габаритные размеры в дециметрах (с округлением):

  • длина ≈ 60 дм → фактически 5980 мм;

  • ширина ≈ 2 дм → 200 мм;

  • высота ≈ 5 дм → 500 мм.

• 4 — расчётная распределённая нагрузка 4 тс/м (≈ 40 кН/м) по верху прогона.

Область применения прогона ПРГ 60.2.5-4

• Покрытия и перекрытия промышленных зданий

  • устройство продольных и поперечных прогонов в каркасных и стеновых схемах;

  • опора для плит покрытия, настилов, элементов кровли;

  • работа в составе рам, связевых и подстропильных систем.

• Гражданское домостроение

  • прогоны в перекрытиях и покрытиях крупнопанельных и кирпичных зданий;

  • элементы над въездами, воротами, технологическими проёмами;

  • опорные балки под лестничные марши и площадки (по расчёту).

• Реконструкция и усиление

  • замена стальных/деревянных прогонов на железобетонные;

  • устройство дополнительных опорных линий под существующие плиты перекрытий;

  • усиление пролётов при изменении планировки и нагрузок (строго по проекту).

Конструктивные особенности

• Жёсткое прямоугольное сечение обеспечивает хорошую устойчивость к изгибу и крутящим воздействиям.

• Прогон, как правило, снабжается монтажными петлями и закладными деталями для крепления к колоннам, стенам и сопряжения с плитами.

• Использование тяжёлого бетона и напрягаемой арматуры позволяет надёжно воспринимать расчётную равномерно распределённую нагрузку 4 тс/м при регламентированных пролётах.

Рекомендации по проектированию и монтажу

• Опирание и анкеровка

  • прогон опирают на колонны, несущие стены или опорные подушки с нормативной длиной опирания, принятой в проекте (обычно не менее 150–200 мм, уточняется по серии);

  • крепление к колоннам выполняется через закладные детали, анкеры, сварку или высокопрочные болты согласно рабочим чертежам.

• Совместимость с другими ЖБИ

  • прогон ПРГ 60.2.5-4 хорошо стыкуется с стандартными плитами перекрытий/покрытий и опорными подушками по сериям, использующим шаг 6 м;

  • при подборе плит перекрытия важно учитывать ширину пояса прогона (200 мм) и требуемые вылеты опирания.

• Транспортировка и монтаж

  • подъем выполняется за монтажные петли сертифицированными стропами;

  • при перевозке и складировании прогоны укладывают в штабеля на прокладки в зонах опирания, с выверкой по высоте и вертикали;

  • запрещено создавать ударные нагрузки, серьёзные перегибы или перекосы, чтобы не вызвать трещинообразование.

• Эксплуатация

  • недопустимо превышать расчётную нагрузку 4 тс/м — при увеличении нагрузок (новое оборудование, перегрузка складов) требуется перерасчёт конструкции;

  • любые локальные штробы, отверстия, доборные отверстия в теле прогона допустимы только по согласованию с проектировщиком, чтобы не нарушить работу арматуры.
