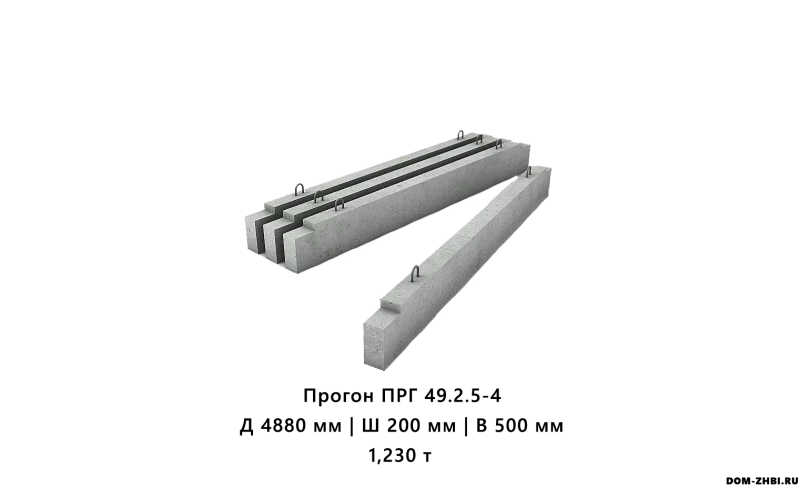

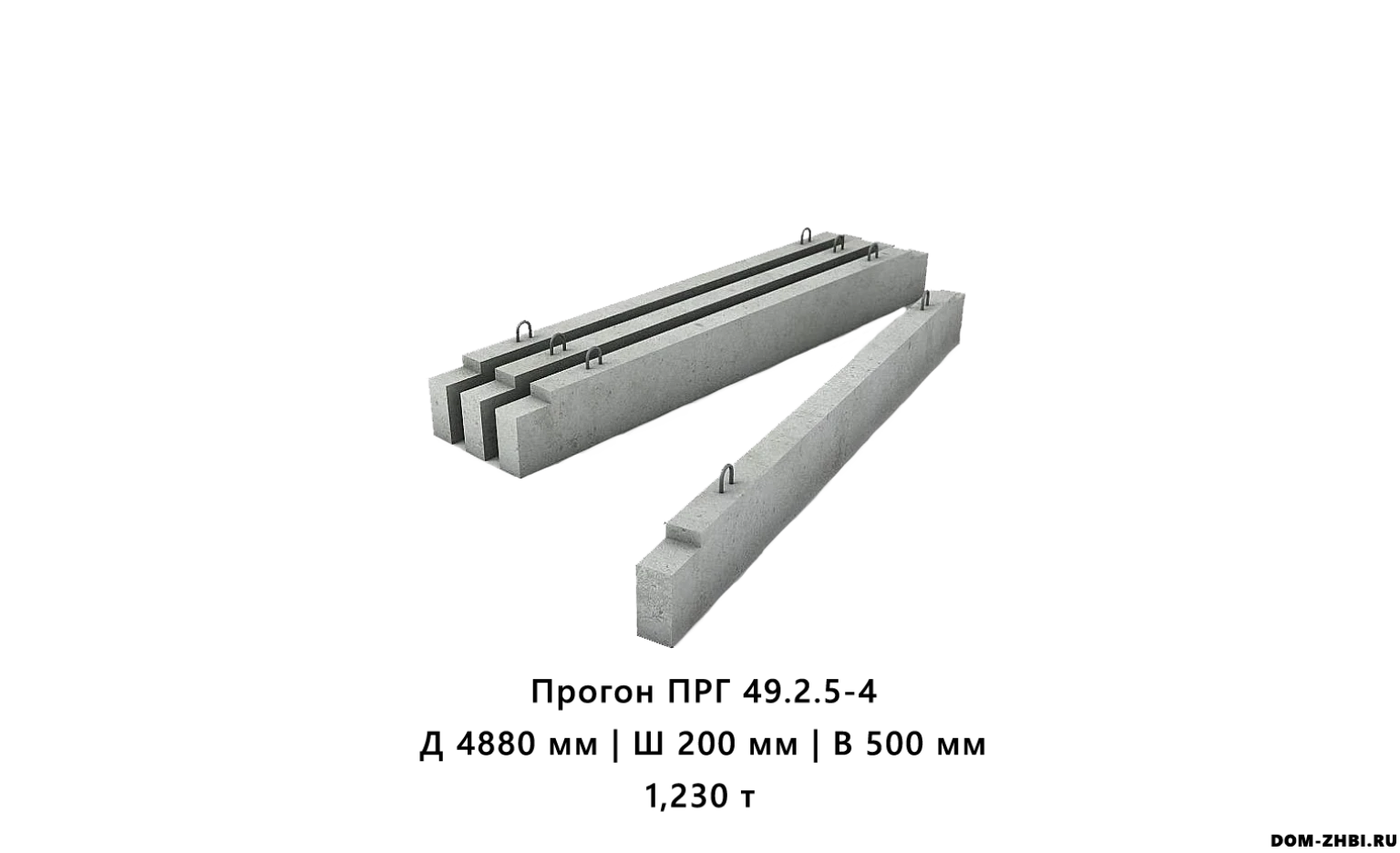

Прогон ПРГ 49.2.5-4

Железобетонный прогон ПРГ 49.2.5-4 — это балка прямоугольного сечения для перекрытий и покрытий зданий. Он служит опорой для плит перекрытия/покрытия, настилов, стропильных и других элементов, перераспределяет нагрузку и передаёт её на несущие стены, колонны или опорные подушки.

Такие прогоны применяются в промышленном, складском и гражданском строительстве, когда нужен компактный по длине элемент с надёжной несущей способностью.

Расшифровка марки ПРГ 49.2.5-4

Марка читается по элементам:

• ПРГ — прогон прямоугольного сечения (железобетонная балка прямоугольного профиля).

• 49 — расчётная длина в дециметрах → номинальная длина около 4,9 м (фактическая длина обычно порядка 4 880–4 900 мм, уточняется по паспорту завода).

• 2 — ширина в дм → 200 мм.

• 5 — высота в дм → 500 мм.

• 4 — расчётная равномерно распределённая нагрузка по верху прогона: 4 тс/пог. м (≈ 40 кН/м).

Назначение и область применения

1. Промышленные, складские и технические здания

• прогоны в покрытиях и перекрытиях цехов, складов, производственных корпусов;

• опорные балки под плиты покрытия и перекрытия, кровельные настилы, лёгкие металлоконструкции;

• работа в составе каркасных и рамных схем, когда шаг несущих элементов и нагрузки соответствуют длине ~4,9 м и несущей способности 4 тс/м.

2. Гражданское строительство

• прогоны в перекрытиях и покрытиях административных и общественных зданий (по проекту);

• балки над широкими проёмами ворот, въездами, технологическими проёмами;

• опорные элементы под лестничные марши, площадки, технологические настилы — строго по расчёту.

3. Реконструкция и усиление

• замена существующих стальных/деревянных прогонов на железобетонные, при модернизации здания;

• устройство дополнительных опорных линий под существующие плиты перекрытий;

• локальное усиление пролётов при изменении схемы нагрузок (новое оборудование, перепланировка) по отдельному проекту усиления.

Конструктивные особенности

• Прямоугольное сечение 200×500 мм обеспечивает высокую жёсткость на изгиб и устойчивость к крутящим моментам на пролёте около 4,9 м.

• Высота 500 мм даёт возможность воспринимать расчётную нагрузку 4 тс/м с нормированными прогибами и трещиностойкостью (при штатном армировании).

• На изделии, как правило, предусмотрены:

  • монтажные петли — для безопасной строповки и подъёма;

  • закладные детали и/или выпуски арматуры — для крепления к колоннам, ригелям, несущим стенам и анкеровки плит перекрытий/покрытий.

Рекомендации по проектированию и монтажу

Опирание

• Прогон опирают на несущие стены, колонны, ригели или опорные подушки.

• Минимальная длина опирания задаётся проектом (на практике обычно не менее 150–200 мм в свету).

• Опирание должно исключать выкрашивание бетона и локальные концентрации напряжений.

Связь с плитами и другими элементами

• При подборе плит перекрытия/покрытия учитывают:

  • ширину полки прогона 200 мм;

  • требуемую длину опирания плит;

  • наличие и расположение закладных деталей.

• Крепление плит и настилов к прогону выполняют через закладные детали, анкера, сварные или болтовые соединения по проекту.

Транспортировка и складирование

• Подъём — только за штатные монтажные петли исправными стропами необходимой грузоподъёмности.

• При складировании прогоны укладывают на деревянные прокладки в зонах расчётного опирания, с выверкой по горизонту и вертикали.

• Недопустимы удары, сброс изделия с высоты, сильные перекосы при подъёме — это может привести к появлению трещин.

Эксплуатация

• Запрещено превышать расчётную равномерную нагрузку 4 тс/м: при размещении тяжёлых стеллажей, оборудования или изменении назначения помещений нужен перерасчёт.

• Любые штробы, отверстия, сверление, подрезка в теле прогона допустимы только по согласованию с проектировщиком с учётом расположения арматуры.
