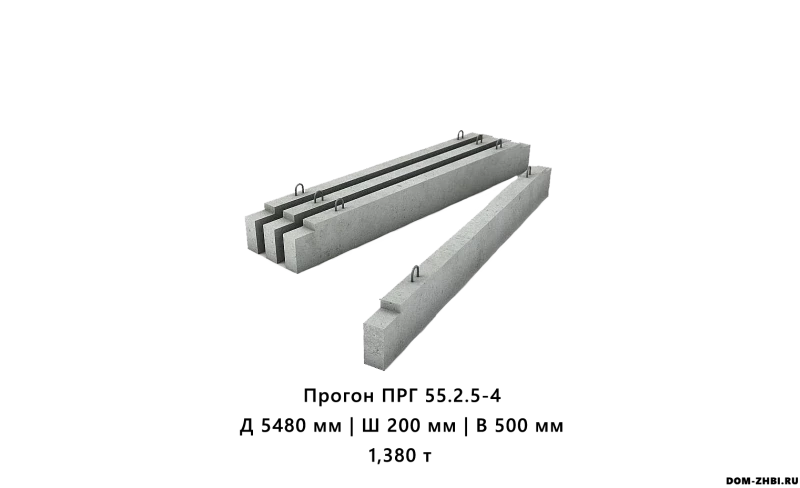

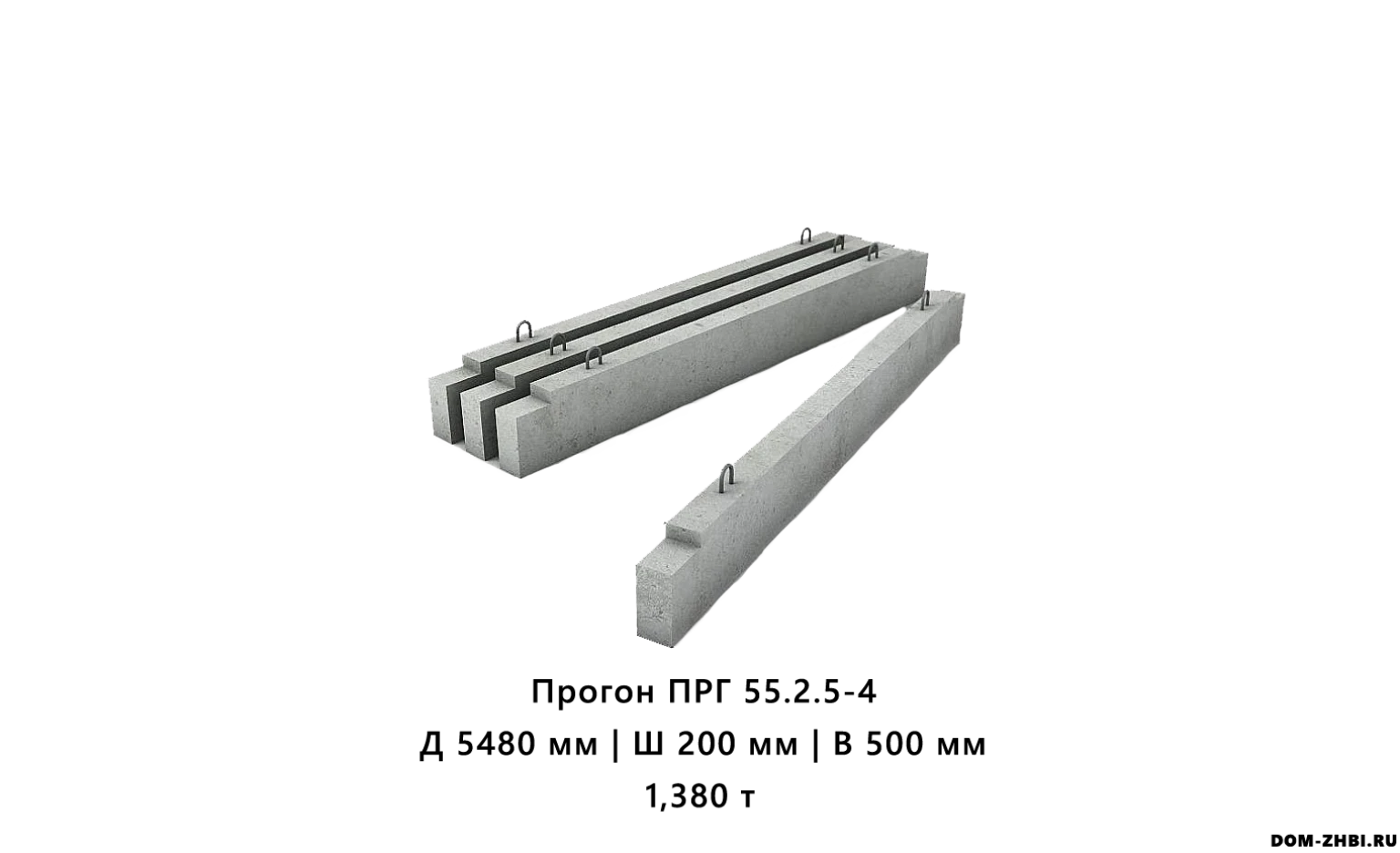

Прогон ПРГ 55.2.5-4

Железобетонный прогон прямоугольного сечения 55.2.5-4 — это балка прямоугольного сечения для перекрытий и покрытий зданий. Изделие работает как опорный элемент для плит перекрытия/покрытия, стропильных и других конструкций, передавая нагрузку на колонны, несущие стены или опорные подушки.

Выпускается по серии 1.225-2 из тяжёлого бетона, с расчётной распределённой нагрузкой 4 тс/м.

Расшифровка марки ПРГ 55.2.5-4

По принятым обозначениям для прогонов:

• ПРГ — прогон прямоугольного сечения (железобетонная балка прямоугольного профиля).

• 55 — расчётная длина в дециметрах → номинальная длина около 5,5 м (фактически ≈ 5480–5500 мм в зависимости от производителя).

• 2 — ширина в дм → 200 мм.

• 5 — высота в дм → 500 мм.

• 4 — расчётная несущая способность по распределённой нагрузке: 4 тс/м вдоль прогона.

Назначение и области применения

1. Промышленное и производственное строительство

• прогоны в покрытиях и перекрытиях цехов, складов, промзданий;

• опорные балки под плиты покрытия, настилы, стропильные элементы и лёгкие металлоконструкции;

• работа в составе каркасных схем (прогон опирается на колонны/ригели).

2. Гражданские здания

• перекрытия и покрытия в крупнопанельном, кирпичном и сборно-монолитном строительстве;

• прогоны над воротами, технологическими проёмами, широкими окнами (по расчёту);

• опорные элементы под лестничные марши, площадки и настилы (строго по проекту).

3. Реконструкция и усиление

• замена устаревших стальных/деревянных прогонов на железобетонные;

• устройство дополнительных опорных линий под существующие плиты перекрытия;

• усиление пролётов при изменении планировок и нагрузок (с обязательным перерасчётом конструкций).

Конструктивные особенности

• Прямоугольное сечение 200×500 мм обеспечивает хорошую жёсткость на изгиб и устойчивость к кручению.

• Прогон проектируется под распределённую нагрузку 4 тс/м, что учитывается при подборе плит и шаге опор.

• На изделии предусмотрены монтажные петли и/или закладные детали для строповки и крепления к колоннам, стенам, ригелям (конкретное исполнение — по серии и паспортам завода).

Рекомендации по проектированию и монтажу

• Опирание

  • прогон опирают на колонны, несущие стены или опорные подушки;

  • длина опирания задаётся проектом и серией (как правило, не менее 150–200 мм — уточнять по чертежам серии 1.225-2).

• Связь с другими ЖБИ

  • при подборе плит перекрытия/покрытия учитывают ширину пояса прогона 200 мм и требуемое опирание плит;

  • крепление выполняется через закладные, сварку, анкера, болтовые соединения — строго по рабочим чертежам.

• Транспортировка и складирование

  • подъем только за штатные монтажные петли сертифицированными стропами;

  • при складировании прогоны укладывают в штабеля на прокладки в зонах опирания, с выверкой по вертикали;

  • недопустимы ударные нагрузки, сильные перекосы и перегибы, чтобы не вызвать трещинообразование.

• Эксплуатация

  • запрещено превышать расчётную нагрузку 4 тс/м — при появлении дополнительного оборудования, стеллажей, тяжёлых покрытий нужен перерасчёт;

  • любые штробы, отверстия, сверления в теле прогона — только с согласия проектировщика.
