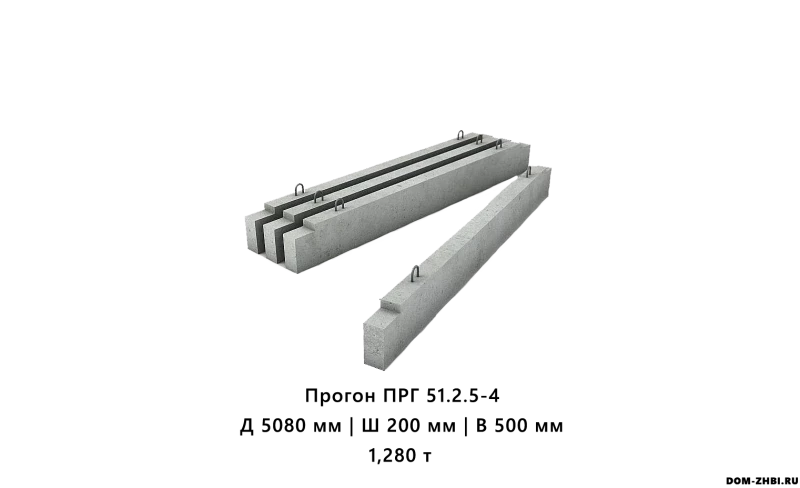

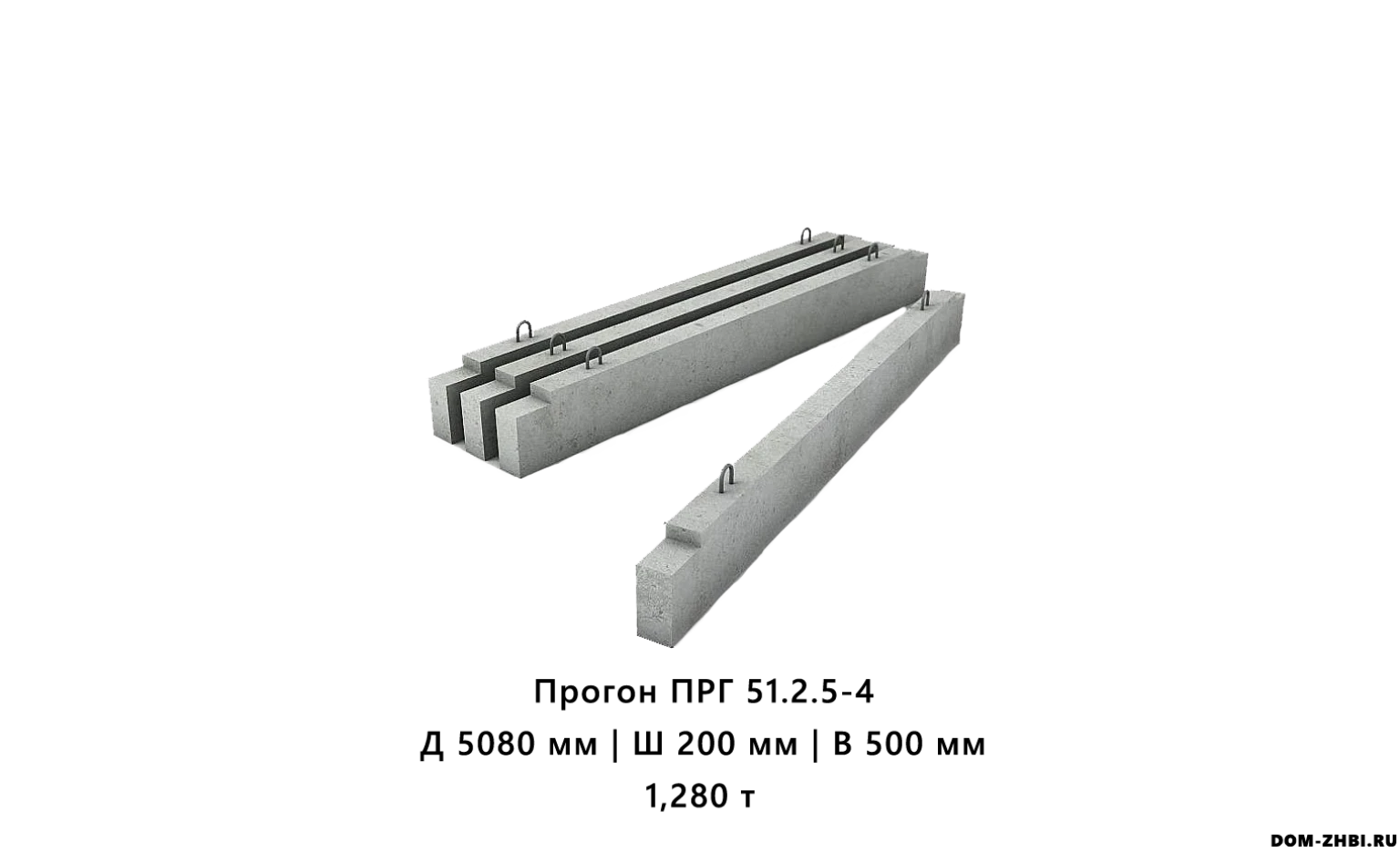

Прогон ПРГ 51.2.5-4

Железобетонный прогон прямоугольного сечения 51.2.5-4 — это балка прямоугольного сечения для перекрытий и покрытий зданий. Применяется как опорный элемент для плит перекрытия/покрытия, настилов, стропильных и других конструкций, передавая нагрузки на несущие стены, колонны или опорные подушки.

Изделие относится к линейке прогонов прямоугольного сечения и, как правило, изготавливается из тяжёлого бетона с рабочей и (или) напрягаемой арматурой согласно проекту и заводскому паспорту.

Расшифровка марки ПРГ 51.2.5-4

Марка читается по элементам:

• ПРГ — прогон прямоугольного сечения (железобетонная балка прямоугольного профиля).

• 51 — расчётная длина в дециметрах → около 5,1 м (фактическая длина обычно порядка 5080–5100 мм, уточняется по паспорту завода).

• 2 — ширина в дециметрах → 200 мм.

• 5 — высота в дециметрах → 500 мм.

• 4 — расчётная равномерно распределённая нагрузка по верху прогона: 4 тс/пог. м (≈ 40 кН/м).

Назначение и область применения

• Покрытия и перекрытия промышленных и гражданских зданий

  • опорный элемент для плит перекрытия и покрытия, кровельных настилов, лёгких металлоконструкций;

  • работа в составе каркасных и стеновых схем, когда шаг опор и нагрузки соответствуют несущей способности прогона.

• Прогоны над проёмами и технологическими зонами

  • балки над широкими проёмами ворот, проездами, технологическими окнами (по расчёту);

  • опорные элементы под настилы, площадки, лестничные марши (строго по проекту).

• Реконструкция и усиление

  • замена стальных или деревянных прогонов на железобетонные;

  • устройство дополнительных опорных линий под существующие плиты перекрытий;

  • усиление пролётов при изменении нагрузок (по проекту усиления).

Конструктивные особенности

• Прямоугольное сечение 200×500 мм обеспечивает хорошую жёсткость на изгиб и устойчивость к кручению.

• Высота 500 мм позволяет эффективно работать на изгиб при пролёте ≈ 5,1 м и нагрузке 4 тс/м (при соблюдении проектных решений).

• На прогоне, как правило, предусматриваются:

  • монтажные петли — для строповки и подъёма;

  • закладные детали — для крепления к колоннам/стенам и анкеровки плит перекрытия/покрытия.

Рекомендации по проектированию и монтажу

• Опирание

  • прогон опирают на несущие стены, колонны или опорные подушки;

  • длина опирания задаётся проектом (как правило, не менее 150–200 мм, точное значение — в серии/рабочих чертежах);

  • опирание должно обеспечивать надёжную передачу усилий без концентрации напряжений.

• Связь с плитами и другими элементами

  • при подборе плит перекрытий/покрытий учитывают ширину пояса 200 мм и требуемую длину опирания плит;

  • крепление плит и примыкающих элементов выполняется через закладные детали, анкера, сварку, болтовые соединения согласно проекту.

• Транспортировка и складирование

  • подъем выполняется только за штатные монтажные петли с использованием исправных строп;

  • при складировании прогоны укладывают в штабеля на деревянные прокладки в зонах опирания, с выравниванием по вертикали;

  • недопустимы удары, резкие сбросы, большие прогибы при погрузке, чтобы избежать скрытых трещин.

• Эксплуатация

  • нельзя превышать расчётную нагрузку 4 тс/м — при размещении тяжёлого оборудования, стеллажей, изменении схемы эксплуатации нужен перерасчёт;

  • сверление, штрабление и любые отверстия в теле прогона допускаются только по согласованию с проектировщиком, чтобы не нарушить работу арматуры.
