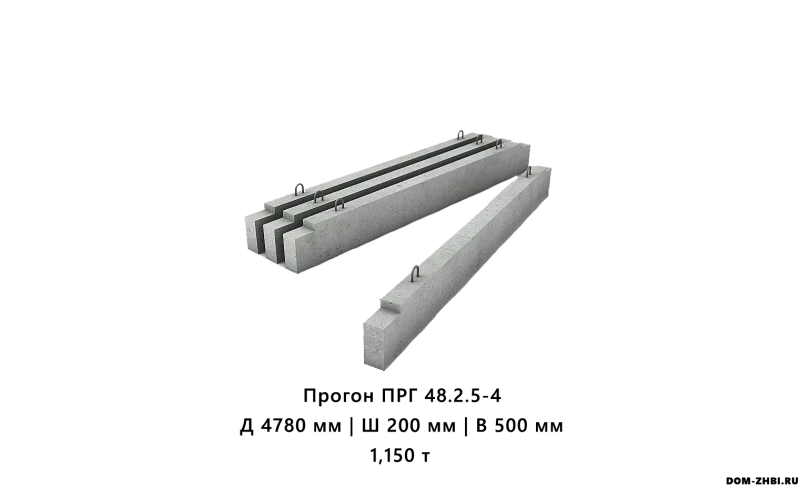

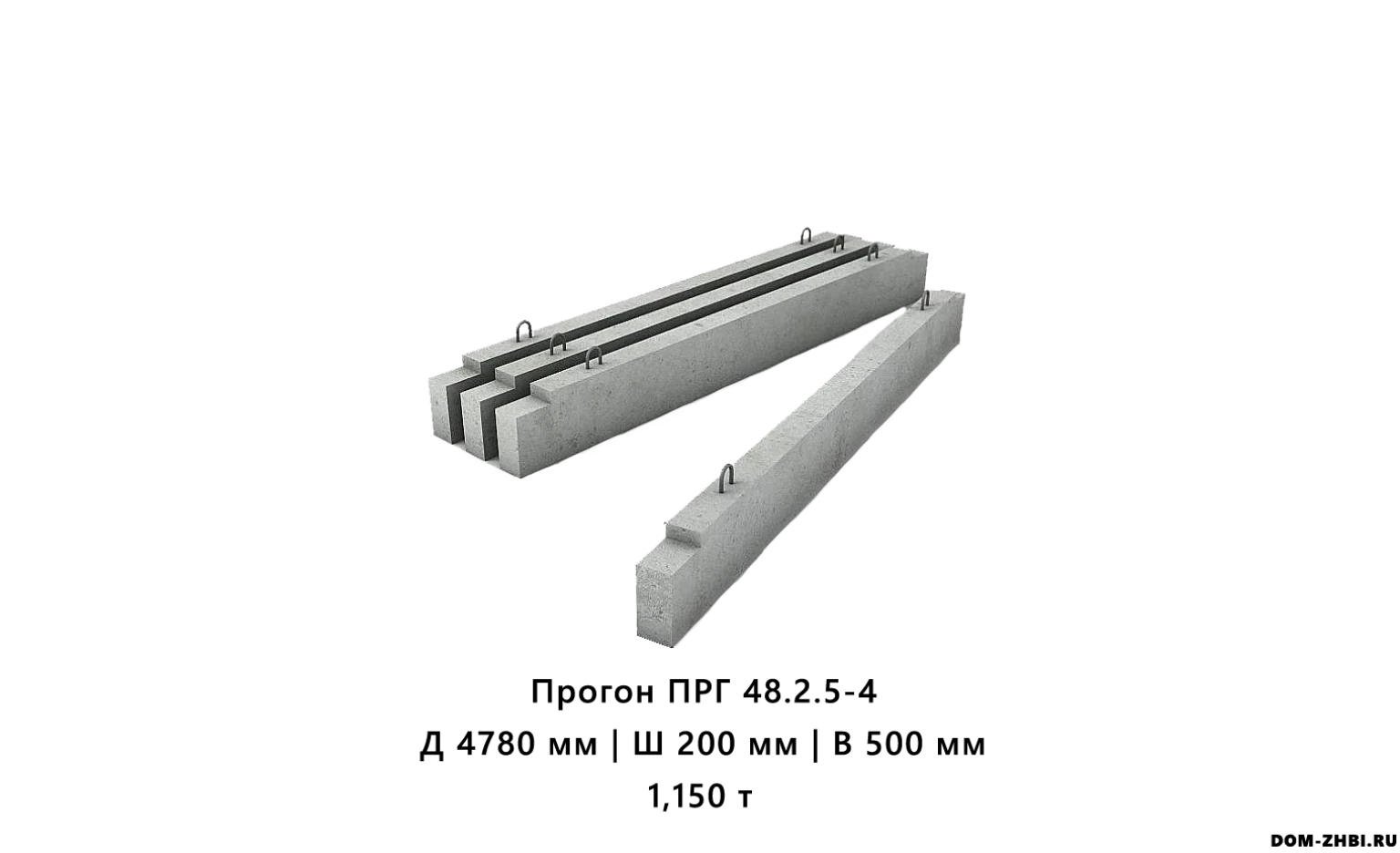

Прогон ПРГ 48.2.5-4

Железобетонный прогон ПРГ 48.2.5-4 — это балка прямоугольного сечения для устройства перекрытий и покрытий. Элемент работает как опорная балка под плиты перекрытия/покрытия, настилы, стропильные и другие конструкции, передавая нагрузки на несущие стены, колонны или опорные подушки.

Используется в промышленном, складском и гражданском строительстве, когда нужен компактный по длине прогон с надёжной несущей способностью.

Расшифровка марки ПРГ 48.2.5-4

Обозначение читается так:

• ПРГ — прогон прямоугольного сечения (ЖБИ-балка прямоугольного профиля).

• 48 — расчётная длина в дециметрах → номинальная длина около 4,8 м (фактически — порядка 4 780–4 800 мм, точное значение по паспорту завода).

• 2 — ширина в дм → 200 мм.

• 5 — высота в дм → 500 мм.

• 4 — расчётная равномерно распределённая нагрузка по верху прогона: 4 тс/пог. м (≈ 40 кН/м).

Область применения прогона ПРГ 48.2.5-4

1. Промышленные, складские и технические здания

• прогоны в покрытиях и перекрытиях цехов, складов, производственных и вспомогательных корпусов;

• опорные балки под плиты покрытия, плиты перекрытий, кровельные настилы, лёгкие металлоконструкции;

• работа в составе каркасных, рамных и стеновых схем, где шаг опор и нагрузки соответствуют длине ~4,8 м и несущей способности 4 тс/м.

2. Гражданское строительство

• прогоны в перекрытиях и покрытиях административных, общественных и вспомогательных зданий (по расчёту);

• балки над широкими проёмами ворот, въездами, технологическими проёмами;

• опорные элементы под настилы, технологические площадки, лестничные марши — строго в рамках проекта.

3. Реконструкция и усиление существующих зданий

• замена устаревших стальных или деревянных прогонов на железобетонные;

• устройство дополнительных линий опирания под существующие плиты перекрытий/покрытий;

• усиление пролётов при изменении назначения помещений и нагрузок (по отдельному проекту усиления).

Конструктивные особенности

• Прямоугольное сечение 200×500 мм обеспечивает высокую жёсткость на изгиб и устойчивость к кручению на пролёте ~4,8 м.

• Высота 500 мм позволяет воспринимать расчётную нагрузку 4 тс/м при соблюдении требований по прогибам и трещиностойкости (при штатном армировании).

• Обычно на изделии предусмотрены:

  • монтажные петли — для безопасной строповки и подъёма;

  • закладные детали и/или выпуски арматуры — для крепления к колоннам, ригелям, несущим стенам и анкеровки плит.

Рекомендации по проектированию и монтажу

Опирание

• Прогон опирают на несущие стены, колонны, ригели или опорные подушки.

• Минимальная длина опирания задаётся проектом (на практике обычно не менее 150–200 мм).

• Узел опирания должен обеспечивать надёжную передачу усилий без выкрашивания бетона и концентрации напряжений.

Связь с плитами и другими элементами

• При подборе плит перекрытия/покрытия учитывают:

  • ширину полки прогона 200 мм,

  • требуемую длину опирания плит,

  • расположение закладных и монтажных петель.

• Крепление плит, настилов и второстепенных балок выполняется через закладные детали, анкера, сварные или болтовые соединения в соответствии с рабочим проектом.

Транспортировка и складирование

• Подъем выполняют только за штатные монтажные петли исправными стропами требуемой грузоподъёмности.

• При складировании прогоны укладывают на деревянные прокладки в расчётных зонах опирания, с выравниванием по горизонту и вертикали.

• Недопустимы удары, сбросы, сильные перекосы при подъёме, чтобы не допустить появления скрытых трещин.

Эксплуатация

• Нельзя превышать расчётную нагрузку 4 тс/м. При установке тяжёлого оборудования, стеллажей или изменении назначения помещений требуется перерасчёт.

• Любые отверстия, штробы, сверления в теле прогона допустимы только по согласованию с проектировщиком, с учётом расположения арматуры и расчётных сечений.
