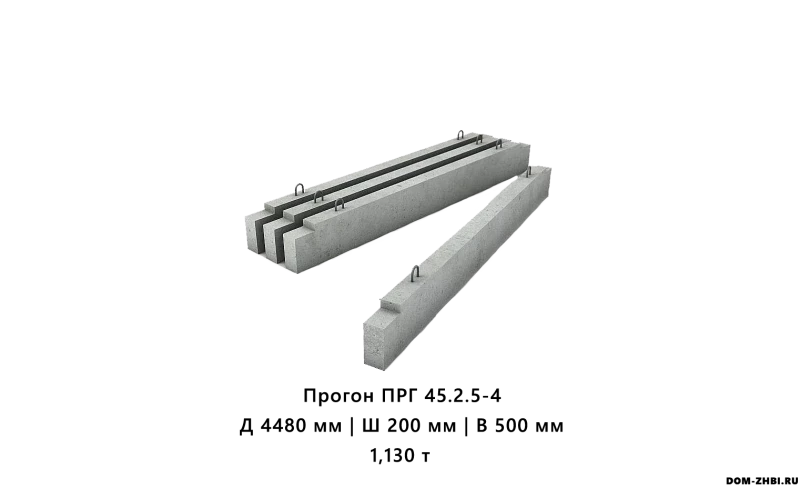

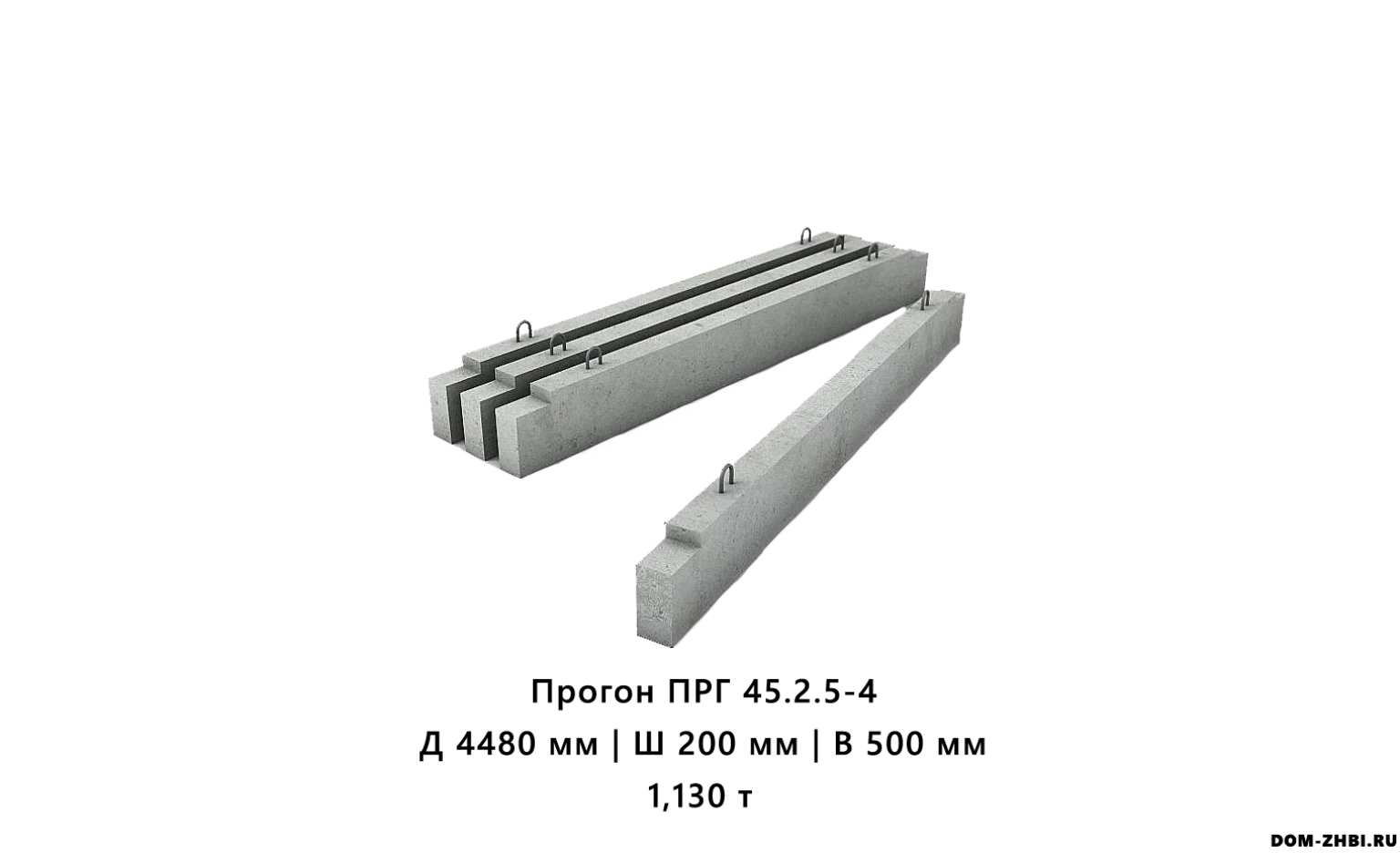

Прогон ПРГ 45.2.5-4

Железобетонный прогон прямоугольного сечения 45.2.5-4 — это масса́я балка прямоугольного сечения, которая работает как опорный элемент в перекрытиях и покрытиях. На него опирают плиты перекрытий и покрытий, настилы, стропильные и вспомогательные конструкции, а сам прогон передаёт нагрузку на несущие стены, колонны или опорные подушки.

Такие изделия применяются в промышленном, складском и гражданском строительстве, когда необходим относительно короткий прогон с высокой несущей способностью.

Расшифровка марки ПРГ 45.2.5-4

Марка читается поэлементно:

• ПРГ — прогон прямоугольного сечения (железобетонная балка прямоугольного профиля).

• 45 — расчётная длина в дециметрах → номинальная длина около 4,5 м (фактически ~4 480–4 500 мм, уточняется по паспорту).

• 2 — ширина в дм → 200 мм.

• 5 — высота в дм → 500 мм.

• 4 — расчётная равномерно распределённая нагрузка по верху прогона: 4 тс/пог. м (около 40 кН/м).

Область применения прогона ПРГ 45.2.5-4

1. Промышленные и складские здания

• прогоны в покрытиях и перекрытиях цехов, складов, мастерских;

• опорные балки под плиты покрытия и перекрытия, кровельные настилы, лёгкие металлоконструкции;

• работа в составе каркасных и рамных схем, где шаг опор и нагрузки соответствуют длине ~4,5 м.

2. Гражданское и вспомогательное строительство

• прогоны в перекрытиях и покрытиях административных, общественных и подсобных зданий (по проекту);

• балки над широкими проёмами ворот, въездов, технологических проёмов;

• опорные элементы под настилы, технологические площадки, лестничные марши и площадки — строго по расчёту.

3. Реконструкция и усиление

• замена старых стальных или деревянных прогонов на железобетонные при модернизации зданий;

• устройство дополнительных линий опирания под существующие плиты перекрытий/покрытий;

• локальное усиление пролётов при изменении схемы нагрузок (новое оборудование, перепланировка) по проекту усиления.

Конструктивные особенности

• Сечение 200×500 мм обеспечивает высокую жёсткость на изгиб и устойчивость к крутящим моментам на пролёте порядка 4,5 м.

• Высота 500 мм даёт возможность надёжно воспринимать распределённую нагрузку 4 тс/м с соблюдением требований по прогибам и трещиностойкости (при штатном армировании).

• На прогоне, как правило, предусмотрены:

  • монтажные петли — для безопасной строповки и подъёма;

  • закладные детали и/или выпуски арматуры — для крепления к колоннам, ригелям, несущим стенам и анкеровки плит.

Рекомендации по проектированию и монтажу

Опирание

• Прогон опирают на несущие стены, колонны, ригели или опорные подушки.

• Минимальная длина опирания задаётся проектом (на практике обычно не менее 150–200 мм).

• Узел опирания должен исключать выкрашивание бетона и концентрацию напряжений, обеспечивать надёжную передачу усилий.

Связь с плитами и примыкающими элементами

• При подборе плит перекрытия/покрытия учитывают:

  • ширину полки прогона 200 мм,

  • требуемую длину опирания плит,

  • расположение закладных и монтажных петель.

• Крепление плит, настилов и второстепенных балок выполняют через закладные детали, анкера, сварные или болтовые соединения в соответствии с рабочими чертежами.

Транспортировка и складирование

• Подъём выполняют только за штатные монтажные петли исправными стропами нужной грузоподъёмности.

• При складировании прогоны укладывают на деревянные прокладки в расчётных зонах опирания, с выверкой по горизонтали и вертикали.

• Недопустимы удары, сбросы, сильные перекосы при подъёме, чтобы не допустить появления скрытых трещин и повреждений арматуры.

Эксплуатация

• Запрещено превышать расчётную равномерную нагрузку 4 тс/м — при установке тяжёлых стеллажей, оборудования или изменении назначения помещений требуется перерасчёт.

• Любые штробы, отверстия, сверления в теле прогона выполняются только по согласованию с проектировщиком, с учётом расположения арматуры и расчётных сечений.
