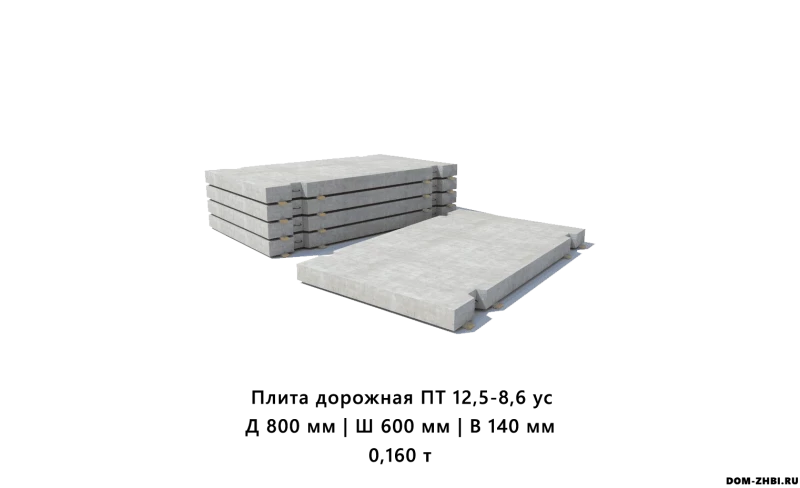

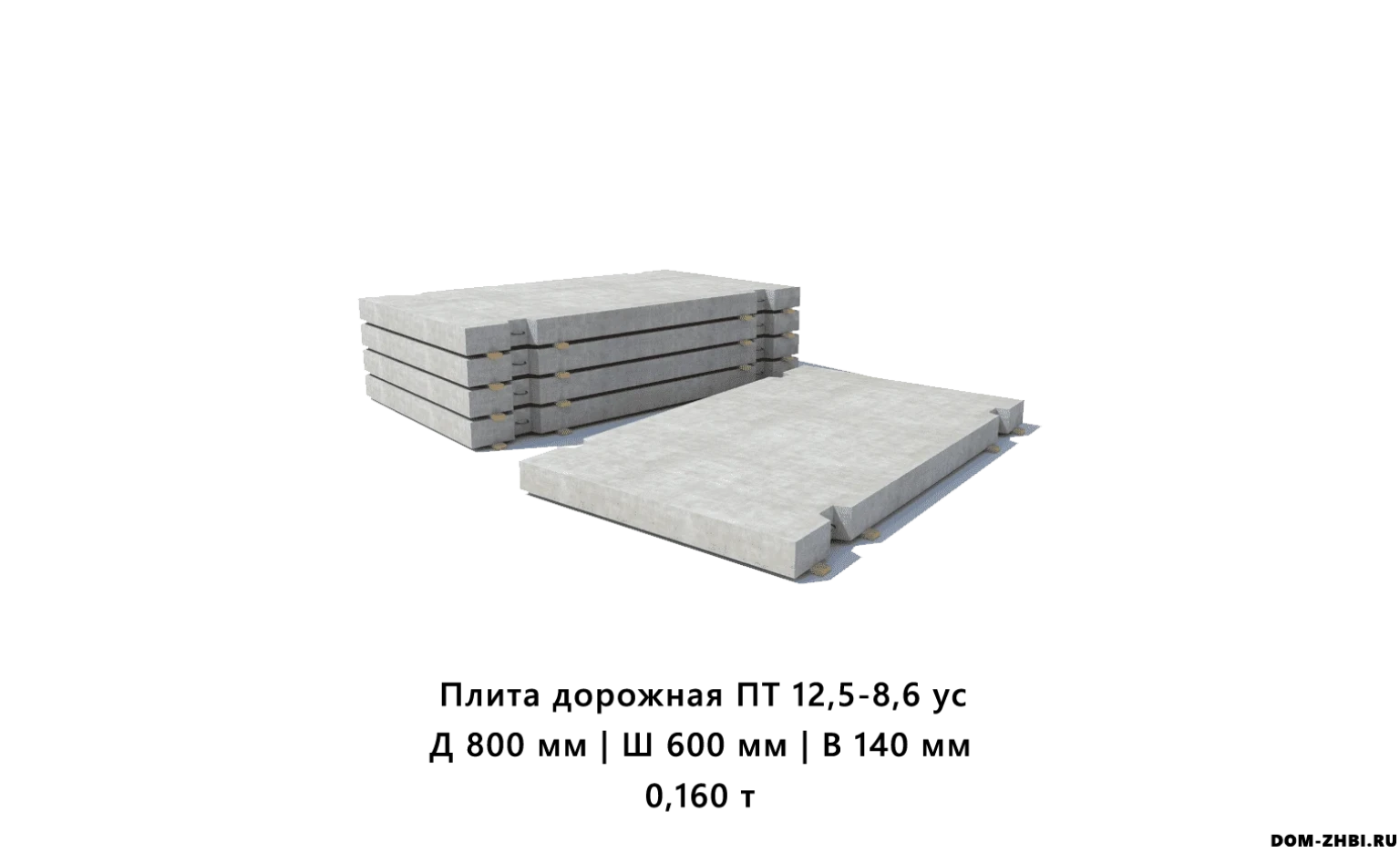

Плита дорожная ПТ 12,5-8,6 ус

Железобетонная плита ПТ 12,5-8,6 ус — это плоская плита покрытия подпольных и инженерных каналов, теплотрасс и лотков, рассчитанная на повышенную эксплуатационную нагрузку 12,5 тс/м² (1250 кгс/м²). По геометрии и несущей способности она соответствует стандартной плите ПТ 12,5-8,6 типовой серии 1.243.1-4, а индекс «ус» обычно используют как обозначение усиленного/специального исполнения.

За счёт небольшой толщины и высокой расчётной нагрузки такие плиты удобно применять как дорожные элементы над каналами в зоне проездов, стоянок, тротуаров и технологических площадок.

Расшифровка маркировки ПТ 12,5-8,6 ус

По логике типовой серии 1.243.1-4 и описаниям плит ПТ 12,5-8,6:

• ПТ — плита покрытия подпольных каналов (плоская плита для каналов, теплотрасс и инженерных коммуникаций);

• 12,5 — расчётная равномерно распределённая нагрузка 1250 кгс/м² (12,5 тс/м²);

• 8,6 — габариты плиты в плане в дециметрах:

  • 8 дм → длина ≈ 800 мм,

  • 6 дм → ширина ≈ 600 мм;

• «ус» — дополнительный индекс, который производители применяют для обозначения модифицированного/усиленного варианта: как правило, при сохранении базовой геометрии и нагрузки, но с отличиями в конструктиве (армирование, закладные, область применения).

Назначение и область применения

Дорожная плита ПТ 12,5-8,6 ус применяется для:

• перекрытия теплотрасс, лотков и подпольных каналов внутри зданий и на открытой территории;

• организации проездов и парковок над коммуникациями — внутриплощадочные дороги, стоянки, зоны проезда спецтехники (по проекту);

• перекрытия каналов с трубопроводами, кабельными линиями, инженерными сетями;

• устройства пешеходных дорожек, тротуаров и площадок обслуживания, под которыми проложены коммуникации;

• локального усиления покрытия в местах пересечения дорог и инженерных трасс.

За счёт компактных размеров и повышенной расчётной нагрузки плиту удобно использовать:

• в стеснённых условиях (узкие каналы, камеры, колодцы);

• там, где требуется частое вскрытие трассы для ревизии/ремонта — плиты легко снять и установить обратно, в отличие от монолитного бетона.

Преимущества плиты ПТ 12,5-8,6 ус

1. Высокая несущая способность при небольшой толщине

• Толщина всего 80 мм при расчётной нагрузке 1250 кгс/м² — хороший запас для дорожных и технологических покрытий над каналами (режим эксплуатации — по проекту);

• позволяет безопасно эксплуатировать покрытие при движении лёгкой техники и служебного транспорта.

2. Компактный формат и небольшой вес

• Размер 800×600 мм удобен для маневрирования в плотной застройке, камерных узлах, под эстакадами;

• масса около 96 кг допускает монтаж лёгким краном, манипулятором или мини-техникой, что упрощает логистику на объекте.

3. Стандартизованная геометрия и взаимозаменяемость

• Геометрия и параметры базовой плиты ПТ 12,5-8,6 заданы серией 1.243.1-4, поэтому при соблюдении серии изделия разных производителей, как правило, совместимы между собой;

• модификация «ус» в большинстве случаев сохраняет те же габариты и нагрузку, что позволяет без проблем заменять обычные плиты ПТ 12,5-8,6 усиленными — при согласовании с проектировщиком.

4. Долговечность в дорожных условиях

• тяжёлый бетон B15, F50, W2 адаптирован к эксплуатации при переменной влажности и сезонном промерзании;

• при правильной подготовке основания и защите арматуры плита служит многолетним элементом покрытия без потери несущей способности.

Рекомендации по применению

Основание под плиты

• Плиты ПТ 12,5-8,6 ус укладываются на полки лотков, стенки каналов или специальные опорные уступы по рабочему проекту;

• опорная поверхность должна быть ровной, без наплывов и раковин, обеспечивать сплошное опирание по периметру или в предусмотренных зонах;

• недопустимы участки, где плита «висит» в воздухе — это приводит к концентрации напряжений и появлению трещин.

Монтаж

• Подъём — только за строповочные петли, с применением исправных строп нужной грузоподъёмности;

• плиты раскладывают с минимальными зазорами, контролируя отметку верха — покрытие должно получиться ровным, без ступенек и перекосов;

• швы при необходимости заполняют раствором или герметизирующими материалами (по проекту), чтобы ограничить попадание воды и мусора в канал.

Эксплуатация и ремонт

• Фактические нагрузки (тип техники, осевые нагрузки, частота движения) необходимо согласовывать с проектировщиком, чтобы не превышать расчётную нагрузку 12,5 тс/м²;

• при повреждении плиты (глубокие трещины, сколы, разрушение петель) рекомендуется заменить элемент, а не продолжать эксплуатацию;

• при регулярных вскрытиях коммуникаций (теплотрассы, кабельные каналы) важно соблюдать аккуратный демонтаж без ударов и перетягивания плиты по ребру.
