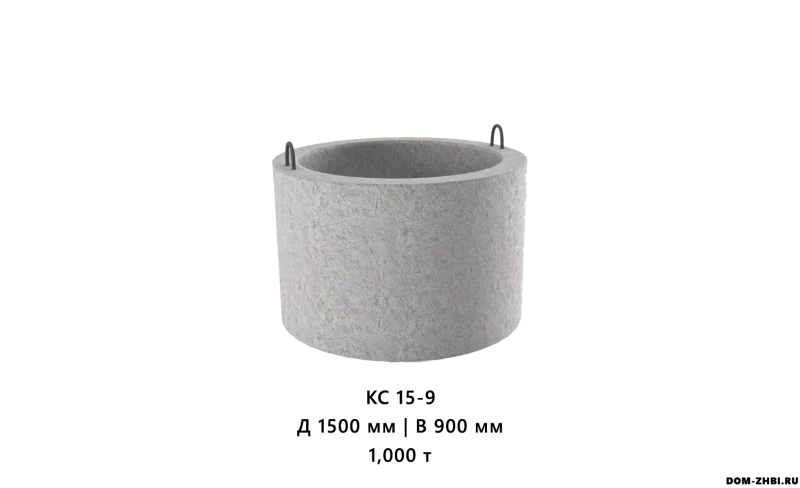

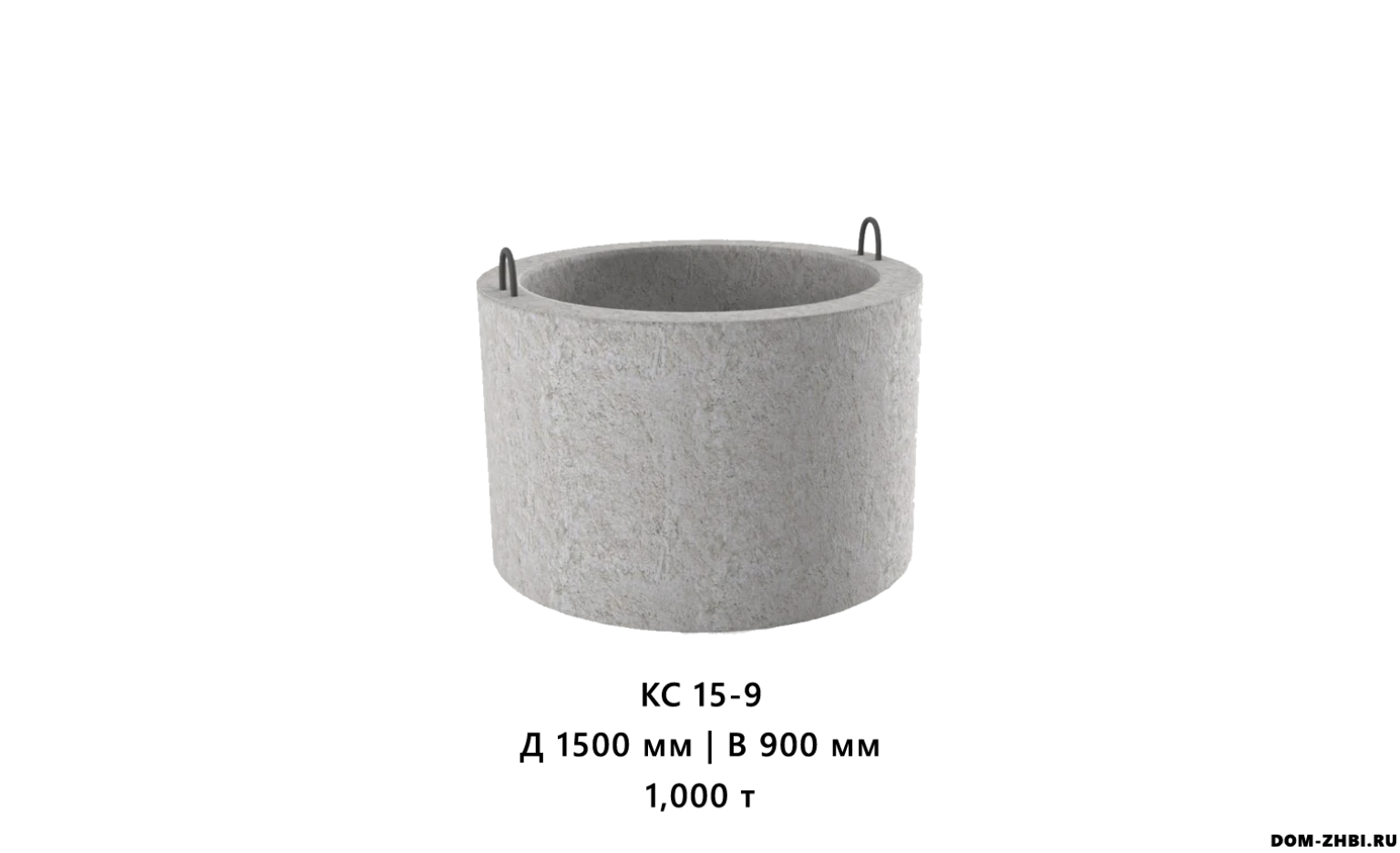

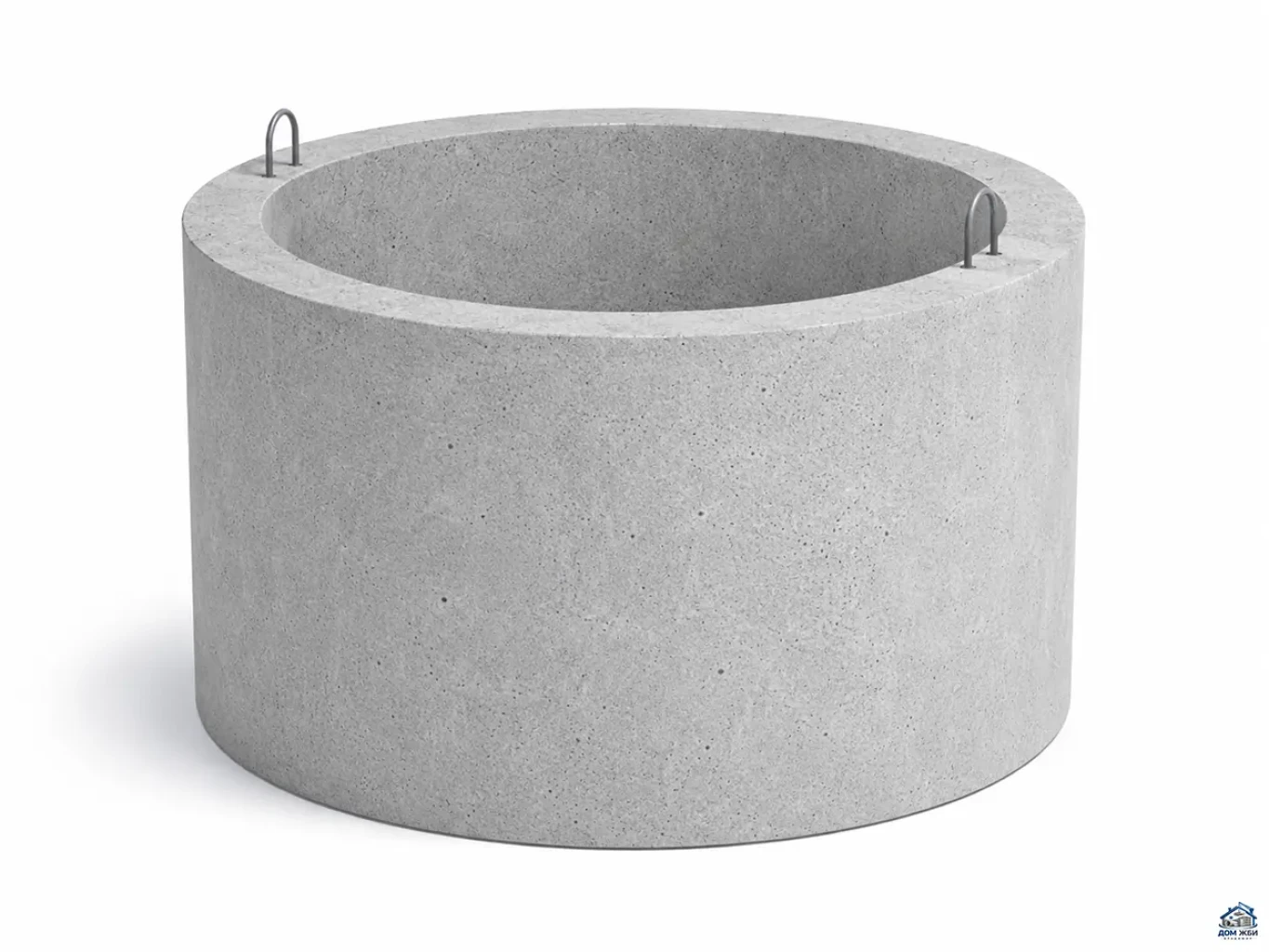

КС 15-9

Железобетонное кольцо КС 15-9 — это стандартное стеновое кольцо смотрового/канализационного колодца с внутренним диаметром 1,5 м и высотой около 0,9 м. Применяется при устройстве круглых подземных сооружений: канализационных, дренажных, водопроводных, кабельных и ревизионных колодцев. Изготавливается по ГОСТ 8020-90 и сериям 3.900.1-14.

Расшифровка маркировки КС 15-9

По действующим нормам ЖБИ:

• КС — кольцо стеновое (элемент стенки колодца);
• 15 — внутренний диаметр 15 дм = 1500 мм;
• 9 — высота кольца 0,9 м (≈ 890 мм по серии).

То есть КС 15-9 — это стеновое кольцо колодца Dвнутр = 1,5 м, h ≈ 0,9 м.

Назначение и области применения

Кольцо КС 15-9 — это основной вертикальный элемент стенки колодца диаметром 1,5 м. Используется для:

• смотровых и ревизионных колодцев наружной канализации (бытовой, ливневой, дренажной);
• водопроводных колодцев и колодцев запорной арматуры;
• кабельной канализации и теплотрасс;
• накопительных и распределительных колодцев, элементов септиков и ЛОС;
• колодцев в частном, промышленном и коммунальном строительстве.

Диаметр 1,5 м удобен для обслуживания: внутри можно разместить арматуру, оборудование, повороты труб, а персоналу достаточно места для работы.

Конструктивные особенности

Железобетонное кольцо КС 15-9 представляет собой монолитную цилиндрическую оболочку:

• изготавливается из тяжёлого бетона класса B15 и выше;
• имеет арматурный каркас из стержневой арматуры (диам. 6–8 мм и др.) по рабочей документации серии 3.900.1-14;
• наружная и внутренняя поверхности выполняются с требуемым классом гладкости (по ГОСТ), что облегчает гидроизоляцию;
• обычно комплектуется монтажными петлями для безопасной строповки и монтажа краном;

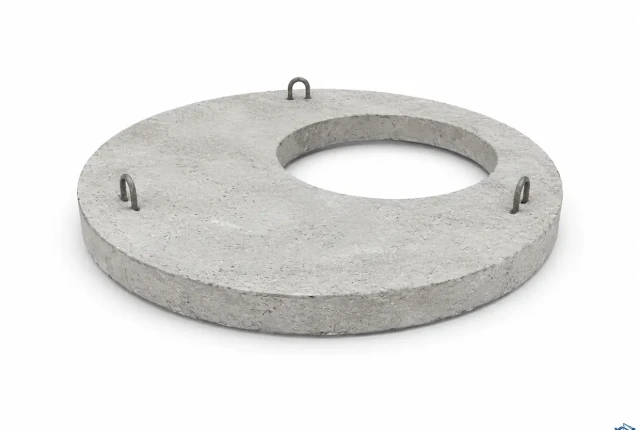

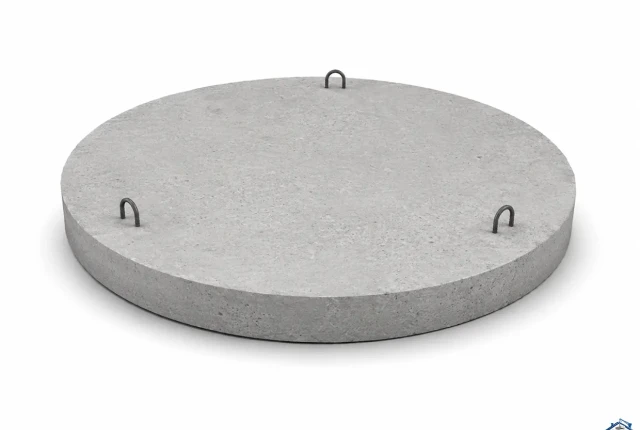

• геометрия согласована с плитами днища ПН 15 / КЦД 1-15-… и плитами перекрытия КЦП 1-15-1/2, ПП 15-1/15-2.

Преимущества кольца КС 15-9

1. Стандартизация и совместимость

• размеры соответствуют ГОСТ 8020-90 и серии 3.900.1-14, что позволяет сочетать изделия разных заводов;
• легко комбинируется с днищами, перекрытиями и доборными кольцами других типоразмеров.

2. Высокая несущая способность и ресурс

• тяжёлый бетон и армирование обеспечивают надёжную работу под нагрузкой грунта, дорожной одежды и сезонных подвижек;
• при правильном монтаже и гидроизоляции срок службы достигает десятков лет.

3. Устойчивость к воздействию среды

• конструкция рассчитана на работу при переменном увлажнении, в зоне промерзания грунта;
• при назначении соответствующей морозостойкости и водонепроницаемости снижается риск фильтрации стоков и разрушения бетона.

4. Устойчивость к воздействию среды

• диаметр 1,5 м обеспечивает комфортное обслуживание, размещение арматуры, оборудования, развилок трубопровода;
• подходит как для городских сетей, так и для частных/промышленных объектов.

Применение и советы

1. Где особенно удобен КС 15-9

• колодцы с большим количеством врезок и поворотов труб;
• узлы подключения нескольких линий канализации;
• колодцы с установкой арматуры (задвижки, вантузы, счётчики, регулирующая аппаратура);
• колодцы септиков и ЛОС, где нужен увеличенный внутренний объём.

2. Подбор высоты

• базовый набор по высоте обычно собирается из нескольких колец КС 15-9;

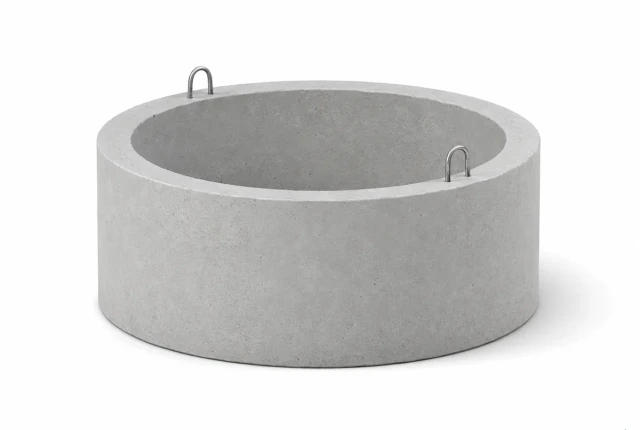

• для точной подгонки отметки используют доборные кольца меньшей высоты (например, КС 15-6, КС 15-3 и т.п. по серии).

3. Герметизация стыков

• стыки рекомендуется уплотнять цементно-песчаным раствором, гидрошнурами или битумно-полимерными мастиками;
• при высоком уровне грунтовых вод обязательно предусматривать наружную гидроизоляцию шахты.

4. Типичные ошибки, которых стоит избегать

• установка колец на неуплотнённое основание — приводит к перекосу и трещинам;
• отсутствие герметизации швов при работе с канализационными стоками;
• использование «самодельных» доборных вариантов вместо заводских колец — ухудшает надёжность и ресурс сооружения.

Монтаж, транспортировка и хранение

• кольца КС 15-9 хранят на ровной твёрдой площадке с деревянными прокладками;
• погрузка/выгрузка — только грузоподъёмной техникой за монтажные петли, без ударов и падения;
• при монтаже проверяется горизонтальность днища и вертикальность шахты, каждый стык дополнительно контролируется и при необходимости подрезается/подравнивается раствором.
