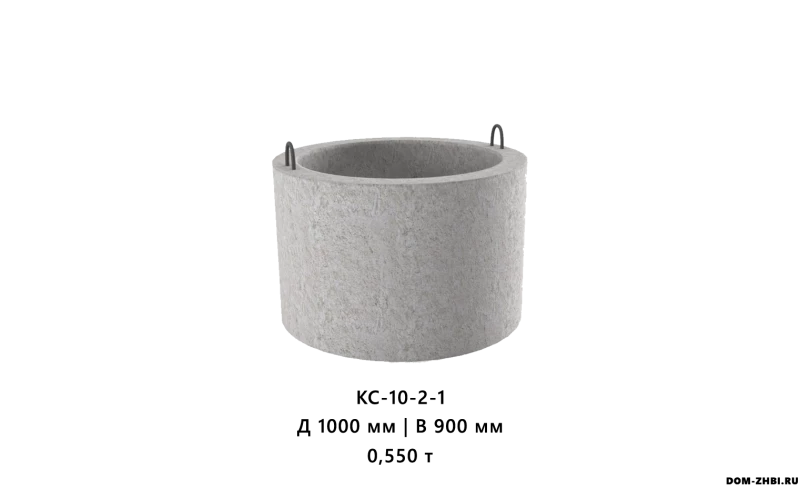

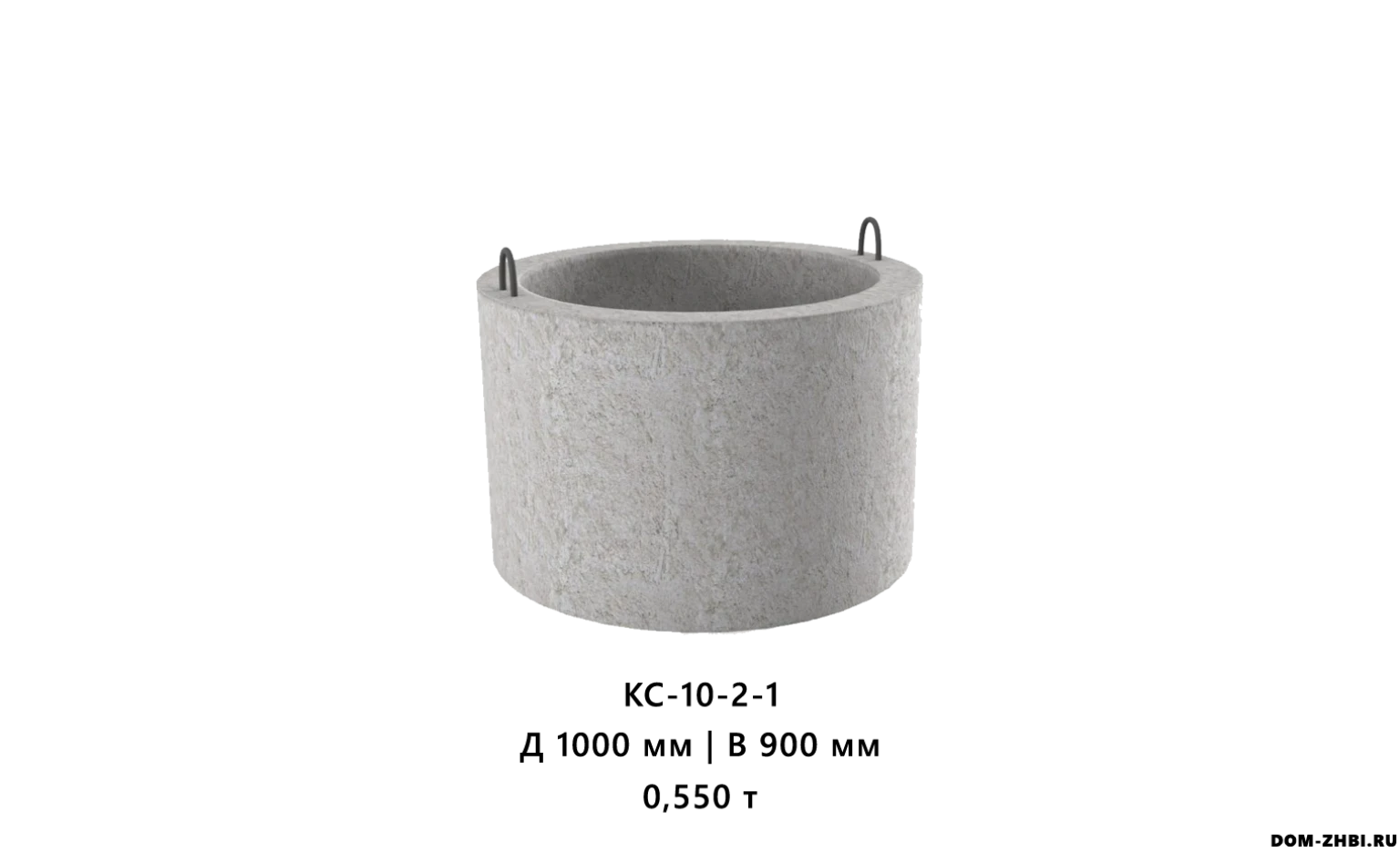

КС-10-2-1

Железобетонное кольцо стеновое КС 10-2-1 — это элемент сборного колодца с внутренним диаметром 1000 мм, который применяется при строительстве подземных инженерных сооружений: канализационных, дренажных, водопроводных и смотровых колодцев. Изделие изготавливается по серии 3.900-2 и относится к стандартным стеновым кольцам диаметром 1 м.

Расшифровка маркировки КС 10-2-1

Марка изделия читается так:

• КС — кольцо стеновое (элемент стенки колодца);
• 10 — внутренний диаметр кольца в дециметрах (10 дм = 1000 мм);
• 2 — типоразмер по высоте / геометрии в данной серии;
• 1 — марка по несущей способности / группе условий работы.

То есть КС 10-2-1 — это стеновое кольцо для колодца d=1,0 м, 2-го типоразмера, 1-й марки по несущей способности.

Назначение и область применения

Кольцо КС 10-2-1 используется как основной элемент стенки колодца диаметром 1 м и служит для набора высоты и формирования шахты сооружения.

Основные области применения:

• хозяйственно-бытовая и ливневая канализация;
• дренажные колодцы;
• смотровые колодцы инженерных сетей (водопровод, теплотрассы, кабельные линии);
• колодцы локальных очистных сооружений;
• небольшие колодцы в частном и промышленном строительстве.

Изделие подходит как для нового строительства, так и для ремонта и реконструкции существующих сетей.

Конструктивные особенности

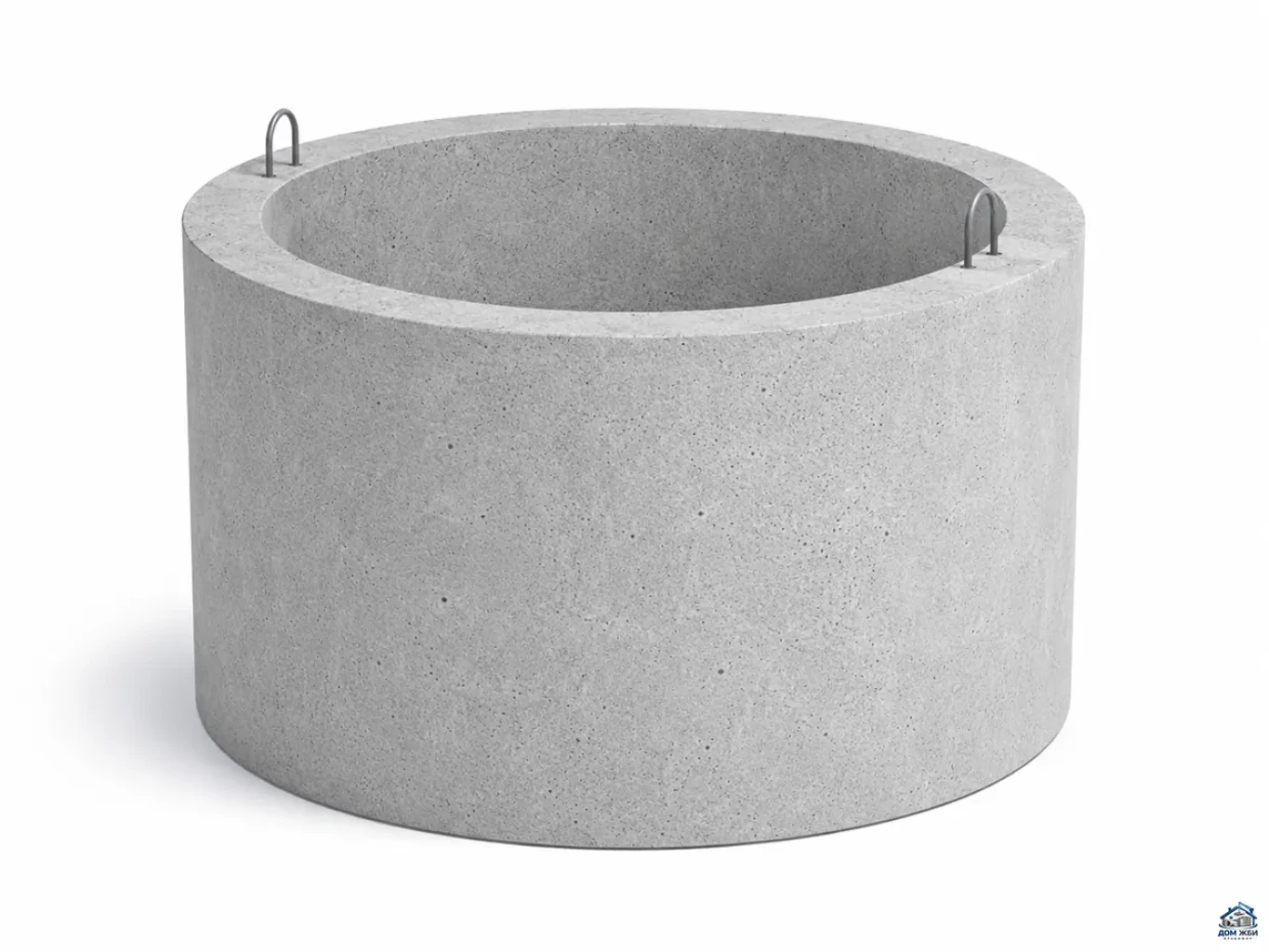

Стеновое кольцо КС 10-2-1 представляет собой железобетонную цилиндрическую оболочку геометрически правильной круглой формы:

• изготавливается из тяжёлого бетона класса B15 и выше;
• армируется стальной арматурой (A-I, A-II, A-III и/или Bp-I) по рабочей документации серии 3.900-2;
• наружная и внутренняя поверхности выполняются ровными, без значительных раковин и наплывов;
• в верхней части, как правило, предусмотрены монтажные петли для безопасной строповки и установки краном.

Такое кольцо используется в комплекте с плитами днища (КЦД 1-10-1, ПН-10) и перекрытия (КЦП 1-10-1, ПП 10-1), а также с чугунными или полимерпесчаными люками.

Преимущества кольца КС 10-2-1

1. Универсальность и стандартизация

• размер и геометрия унифицированы;
• легко комбинируется с типовыми плитами днища и перекрытия, доборными кольцами и люками.

2. Высокая несущая способность и долговечность

• класс бетона B15 и армирование обеспечивают устойчивость к нагрузкам от грунта, транспорта и надземных конструкций;
• при соблюдении технологии монтажа срок службы конструкции измеряется десятилетиями.

3. Устойчивость к воздействию среды

• тяжёлый бетон и правильно подобранная морозостойкость позволяют эксплуатировать колодец при циклах замораживания-оттаивания;
• при назначении соответствующей марки по водонепроницаемости снижается риск фильтрации стоков через стенки.

4. Оптимальный диаметр 1,0 м

• удобен для обслуживания и ревизии;
• широко используется в сетях малого и среднего диаметра (частные дома, небольшие объекты, дворовые сети).

Советы по монтажу и применению

1. Подготовка основания и днища

• кольцо КС 10-2-1 устанавливается на готовое бетонное днище (заводская плита или монолитная подготовка);
• перед монтажом проверяют горизонтальность опорной поверхности и качество гидроизоляции.

2. Установка кольца

• подъём только за монтажные петли исправными стропами;
• не допускается сброс, «волочение» и резкие рывки краном;
• после установки контролируется вертикальность шахты (отвес или лазер).

3. Герметизация стыков

• стыки между кольцами и плитами рекомендуется уплотнять цементно-песчаным раствором, гидрошнурами или мастиками для колодцев;
• это повышает герметичность и продлевает срок службы сооружения.

4. Использование доборных колец

• при необходимости точной привязки отметок по высоте применяют доборные кольца меньшей высоты (КС 10-1-1, КС 10-… и т. п.) по проекту.
