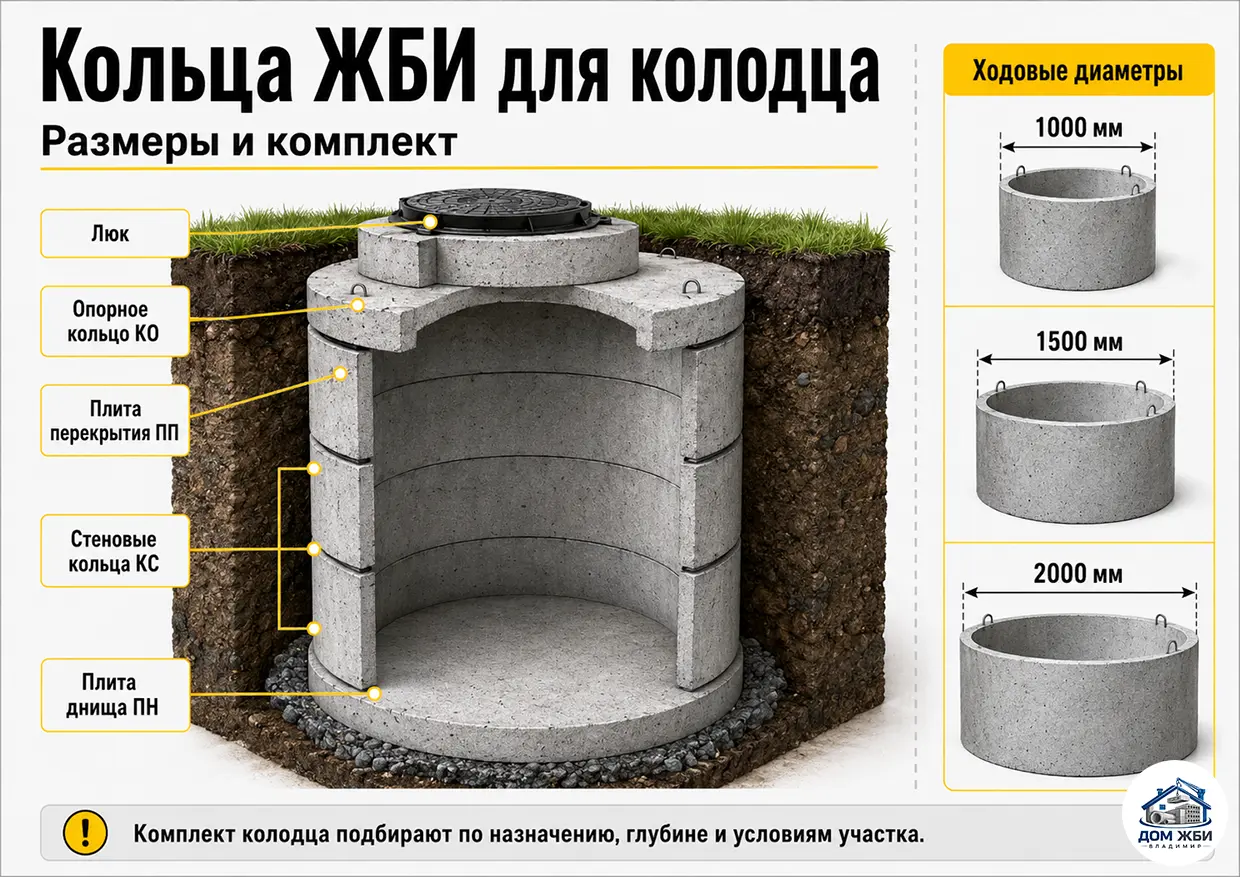

Железобетонный колодец собирается не только из стеновых колец. Чтобы конструкция была устойчивой, удобной для обслуживания и подходила под условия участка, важно правильно выбрать диаметр, высоту колец, днище, плиту перекрытия, горловину и люк.

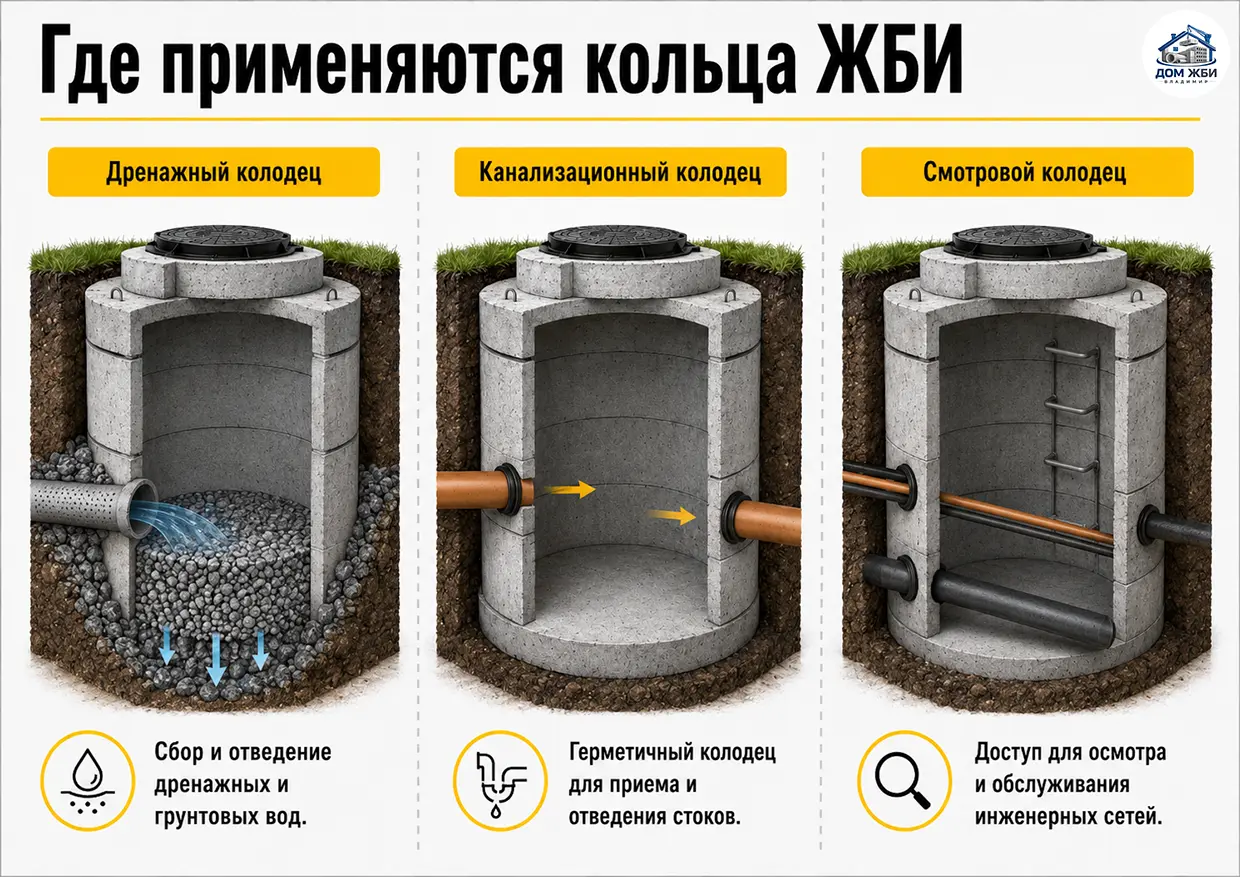

Железобетонные кольца для колодцев используют для устройства канализационных, дренажных, водопроводных, ливневых, смотровых и технических колодцев. На первый взгляд всё просто: выкопали котлован, поставили несколько колец, закрыли плитой и люком. Но на практике надежность колодца зависит не только от диаметра кольца, а от всего комплекта: основания, высоты шахты, типа перекрытия, герметизации стыков и условий эксплуатации.
Для круглых колодцев инженерных сетей применяется ГОСТ 8020-2016. Он распространяется на бетонные и железобетонные конструкции из тяжелого бетона для колодцев канализационных, водопроводных и газопроводных сетей; применять такие конструкции нужно по рабочим чертежам конкретного трубопровода. Общие требования к железобетонным изделиям, включая приемку, маркировку, транспортирование и хранение, также задает ГОСТ 13015-2012.

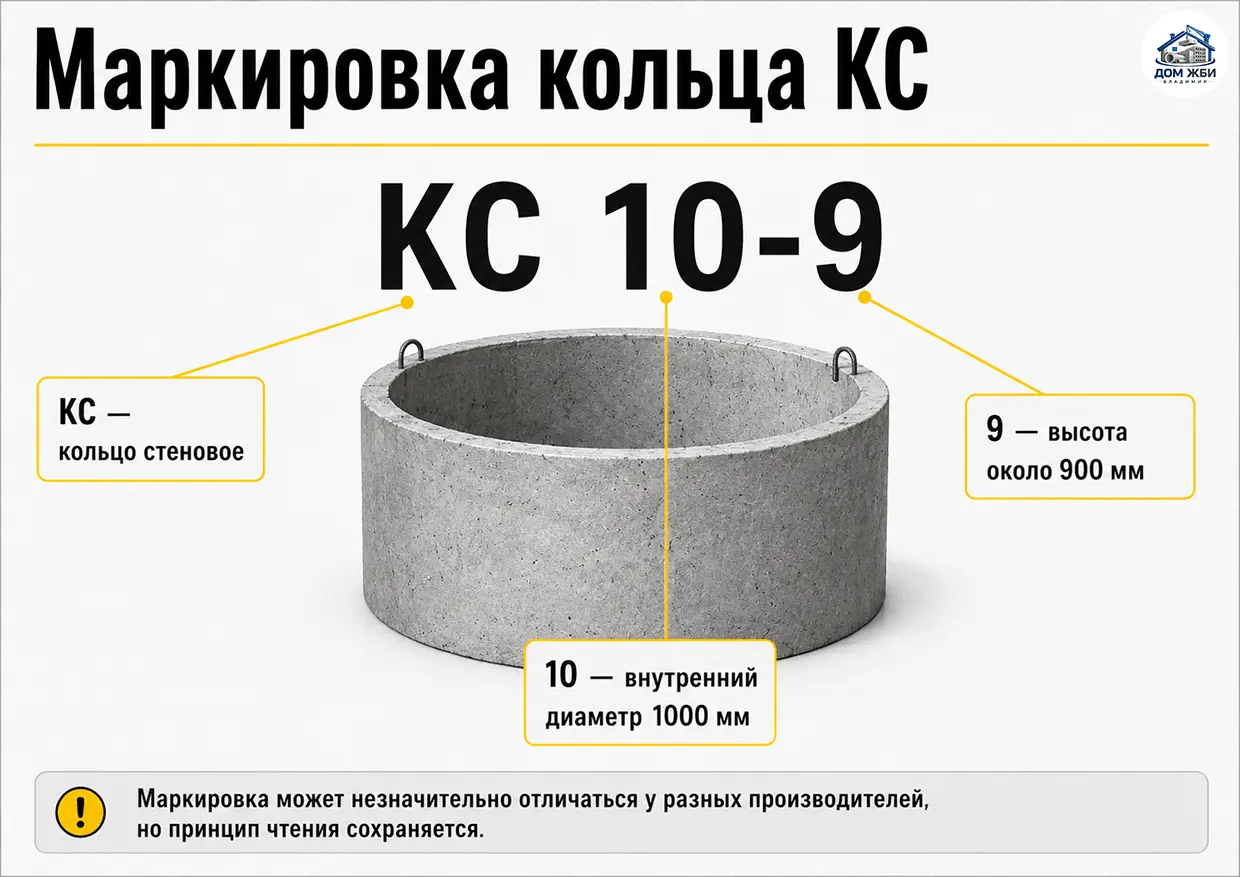

Что такое кольцо КС
Основной элемент сборного колодца — стеновое железобетонное кольцо. В маркировке оно обычно обозначается буквами КС, то есть кольцо стеновое.
Пример: КС 10-9.
Расшифровка простыми словами:
- КС — стеновое кольцо;
- 10 — внутренний диаметр около 1000 мм;
- 9 — высота около 900 мм, фактически часто около 890 мм в зависимости от серии и производителя.
В ГОСТ 8020-2016 перечислены типы конструкций для колодцев: КС — стеновое цилиндрическое кольцо, КО — опорное кольцо, ПН — плита днища, ПП — плита перекрытия смотрового или контрольного колодца, ПД — дорожная плита перекрытия и другие элементы.

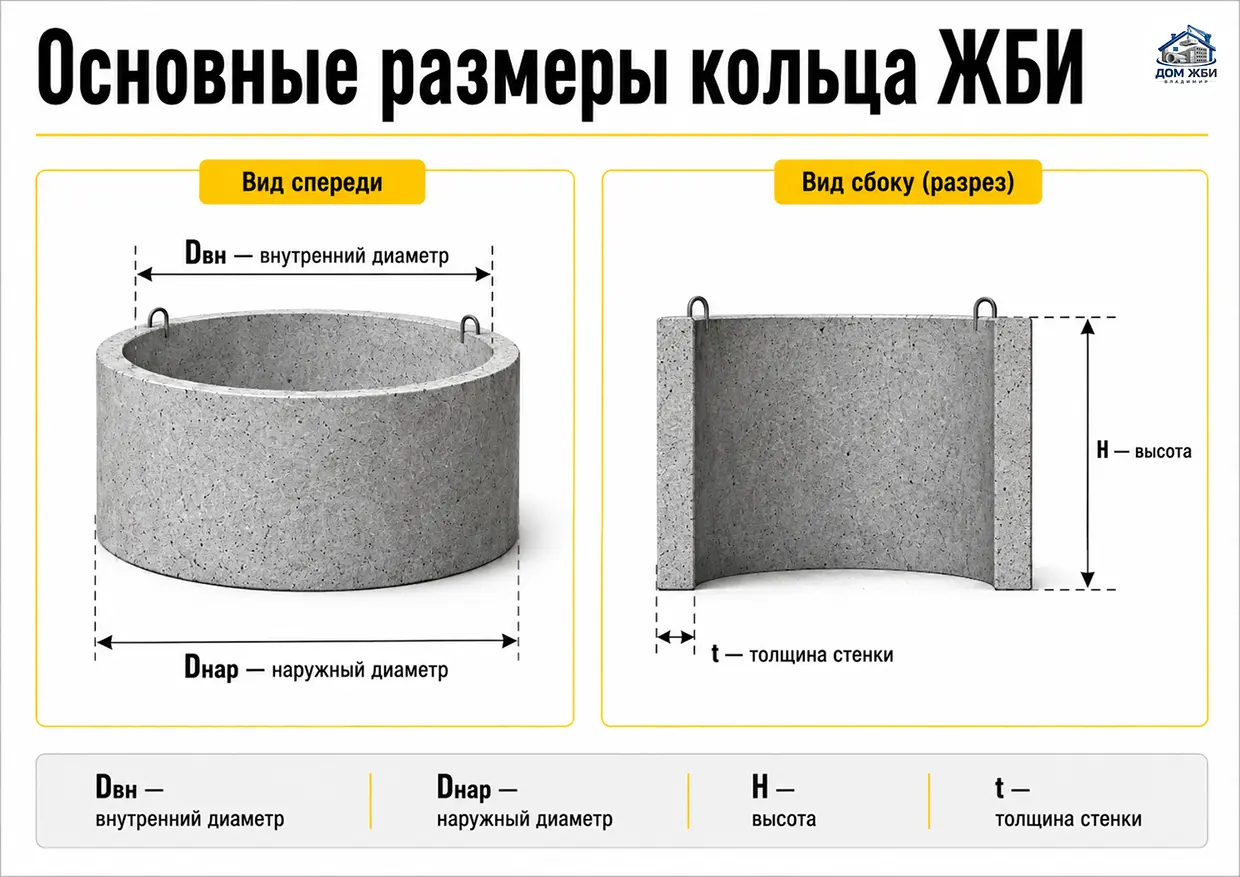

Основные размеры колец ЖБИ
Размер кольца выбирают по внутреннему диаметру и высоте. Внутренний диаметр определяет, насколько удобно обслуживать колодец и какое оборудование можно разместить внутри. Высота нужна для набора проектной глубины.
По ГОСТ 8020-2016 для стеновых цилиндрических колец КС приведены рекомендуемые внутренние диаметры 700, 1000, 1250, 1500, 2000 и 2500 мм, а высота может находиться в диапазоне примерно от 290 до 1190 мм.
Ходовые размеры колодезных колец
| Марка | Внутренний диаметр | Высота | Где применяется |
|---|---|---|---|
| КС 7-9 | 700 мм | около 890 мм | Узкие технические, дренажные и небольшие смотровые колодцы |
| КС 10-9 | 1000 мм | около 890 мм | Частные канализационные, дренажные, ревизионные колодцы |
| КС 10-6 | 1000 мм | около 590–600 мм | Добор высоты, вывод горловины на нужную отметку |
| КС 15-9 | 1500 мм | около 890 мм | Более вместительные канализационные, водопроводные, смотровые колодцы |
| КС 20-9 | 2000 мм | около 890 мм | Крупные колодцы, камеры, накопительные и обслуживаемые сооружения |
В каталоге можно посмотреть ходовые позиции: КС 10-2-1 для колодцев диаметром 1000 мм, КС 15-9 для колодцев диаметром 1500 мм и доборное кольцо КС 10-2-06 для подгонки высоты шахты.
Важно: масса, толщина стенки, армирование и точная высота зависят от серии, рабочих чертежей и конкретного производителя. Поэтому при заказе лучше сверять не только марку, но и паспортные характеристики изделия.
Какой диаметр выбрать
Для небольшого частного колодца часто выбирают кольца КС диаметром 1000 мм. Это универсальный вариант: изделие не слишком тяжелое, но внутри уже можно выполнять обслуживание, размещать вводы труб и ревизионные элементы.
Диаметр 1500 мм удобнее, если внутри колодца должно быть больше пространства: несколько трубных вводов, поворот трассы, запорная арматура, насосное оборудование или необходимость регулярного обслуживания.
Диаметр 2000 мм и больше выбирают для крупных инженерных сооружений, камер, накопительных колодцев и объектов, где требуется свободный доступ персонала и оборудования.
Для питьевого, канализационного, дренажного и накопительного колодца требования отличаются. Поэтому нельзя выбирать кольца только по принципу «чем глубже, тем лучше». Сначала определяют назначение колодца, глубину, уровень грунтовых вод, нагрузку от грунта и транспорта, а уже потом подбирают комплект ЖБИ.

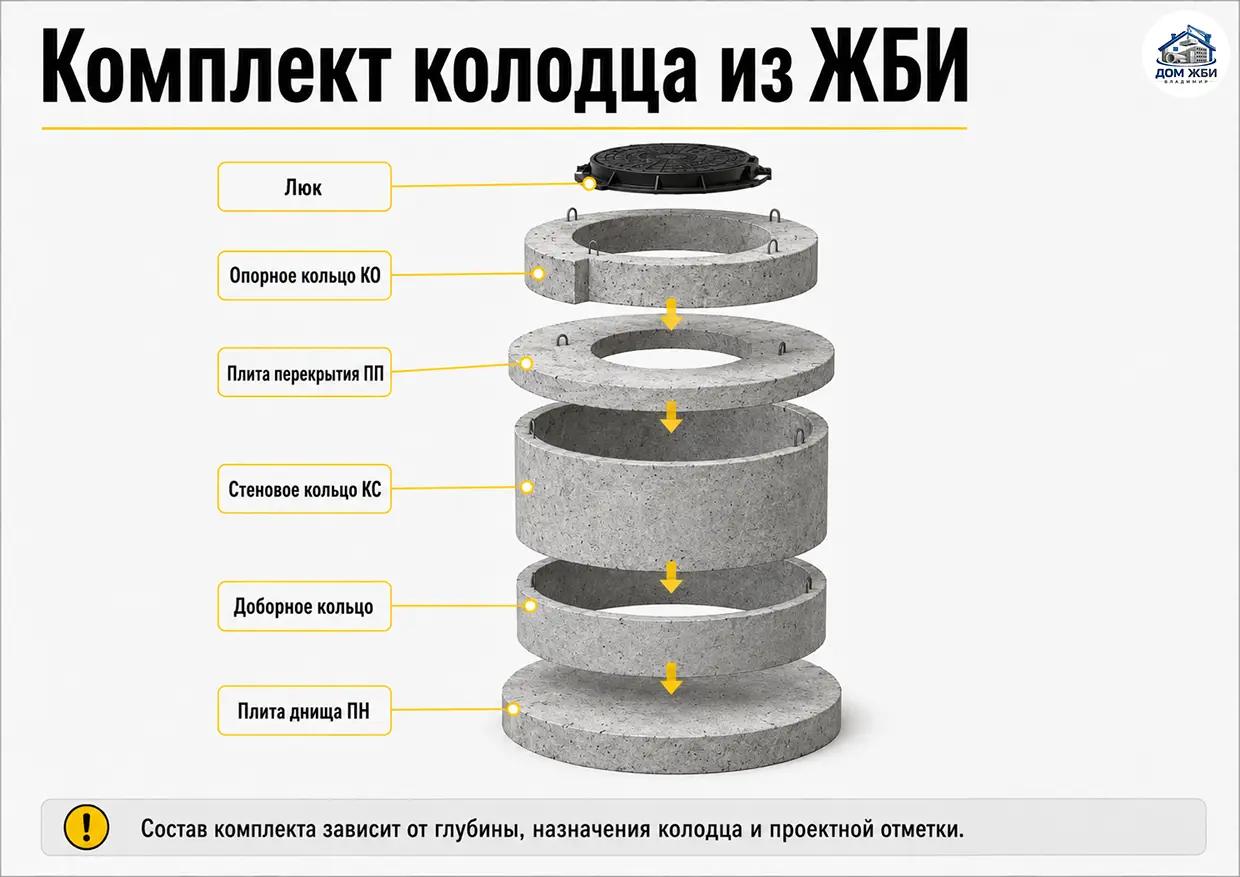

Из чего состоит комплект колодца
Правильный комплект колодца — это не только кольца. Обычно конструкция собирается из нескольких элементов.
1. Основание или днище
Внизу может использоваться:
- заводская плита днища ПН;
- кольцо с днищем;
- монолитное бетонное основание;
- подготовленное фильтрующее основание — только там, где это допустимо по назначению колодца.
Для герметичных канализационных и накопительных колодцев днище особенно важно. Если его не сделать или плохо загерметизировать, стоки могут уходить в грунт, а грунтовые воды — попадать внутрь колодца.
2. Стеновые кольца КС
Стеновые кольца формируют шахту колодца. Их ставят одно на другое, контролируя вертикальность, плотность стыков и совпадение геометрии.
Если нужно точно набрать высоту, используют не только полновысотные кольца, но и доборные элементы меньшей высоты.
3. Доборные кольца
Доборные кольца для колодца помогают вывести верх колодца на проектную отметку: уровень земли, тротуара, дорожного покрытия или пола технической зоны. Это лучше, чем пытаться компенсировать высоту толстым слоем раствора или случайными подкладками.
4. Плита перекрытия
Сверху шахту закрывают плитой перекрытия. Для смотровых и контрольных колодцев применяют ПП, для участков с транспортной нагрузкой могут применяться усиленные решения, включая дорожные плиты перекрытия.
ГОСТ 8020-2016 делит плиты перекрытий и опорные плиты на группы по несущей способности: первая группа — вне зоны движения транспорта при засыпке до 3 м, вторая — в зоне возможного движения транспорта и при засыпке до 6 м.
5. Опорное кольцо и горловина
Опорное кольцо КО или горловинные элементы нужны для перехода от большого диаметра шахты к люку. Они позволяют выставить люк на нужную высоту и распределить нагрузку от верхней части конструкции.
6. Люк
Люк подбирают по месту установки:
- для газона, двора или пешеходной зоны;
- для проезда легкового транспорта;
- для дороги, промзоны или участка с тяжелой техникой.
Ошибка здесь опасна: легкий люк нельзя ставить там, где будут ездить автомобили или грузовая техника.
7. Герметизация и гидроизоляция
Стыки колец заделывают раствором, гидроизоляционными смесями, герметиками или специальными уплотнительными материалами — в зависимости от назначения колодца. Для сооружений ниже уровня грунтовых вод ГОСТ требует водонепроницаемости стеновых колец и стыков, а также способности воспринимать внешнее гидростатическое давление.
Пример комплекта для колодца
Для небольшого смотрового или канализационного колодца диаметром 1000 мм комплект может выглядеть так:
| Элемент | Пример |
|---|---|
| Основание | Плита днища ПН 10 или монолитное основание |
| Шахта | 2 кольца КС 10-9 |
| Добор высоты | КС 10-6 или другое доборное кольцо |
| Перекрытие | Плита ПП под диаметр колодца |
| Горловина | Опорное кольцо КО |
| Верх | Люк по классу нагрузки |
| Дополнительно | Раствор, герметизация стыков, гидроизоляция, монтажная техника |
Это не универсальный проект, а пример логики подбора. На объекте комплект уточняют по глубине, отметкам труб, уровню земли, нагрузкам и условиям монтажа.
На что обратить внимание при заказе
Перед покупкой колец ЖБИ желательно уточнить:
- Назначение колодца — канализация, дренаж, водопровод, ливневка, септик, смотровой узел.
- Внутренний диаметр — 1000, 1500, 2000 мм или другой размер.
- Проектную глубину — от нее зависит количество и высота колец.
- Наличие днища — нужно ли герметичное основание.
- Тип перекрытия — обычное или рассчитанное на транспортную нагрузку.
- Условия участка — грунтовые воды, подъезд техники, место разгрузки.
- Способ монтажа — кольца тяжелые, для установки обычно требуется кран, манипулятор или другая грузоподъемная техника.
При приемке нужно смотреть на торцы, геометрию, сколы, трещины, монтажные петли и маркировку. ГОСТ 8020-2016 отдельно указывает, что размеры колец проверяют по внутренним и наружным диаметрам, толщине стенок и высоте в нескольких точках.
Если нет готовой спецификации, можно отправить задачу на подбор ЖБИ под проект — менеджер поможет уточнить диаметр, высоту колодца, комплектность и доставку.
Нужны кольца ЖБИ для колодца?
В Дом ЖБИ можно заказать кольца для колодцев, доборные элементы, плиты днища, плиты перекрытия и другие изделия для устройства канализационных, дренажных и смотровых колодцев. Поможем собрать комплект под задачу и при необходимости организуем доставку ЖБИ или разгрузку манипулятором.
Что нужно уточнить при заявке:
- назначение колодца;
- нужный диаметр и глубину;
- адрес объекта;
- нужен ли комплект с днищем и перекрытием;
- требуется ли доставка и разгрузка манипулятором.
Оставьте заявку — менеджер поможет подобрать кольца ЖБИ, проверить комплектность и рассчитать доставку до объекта.

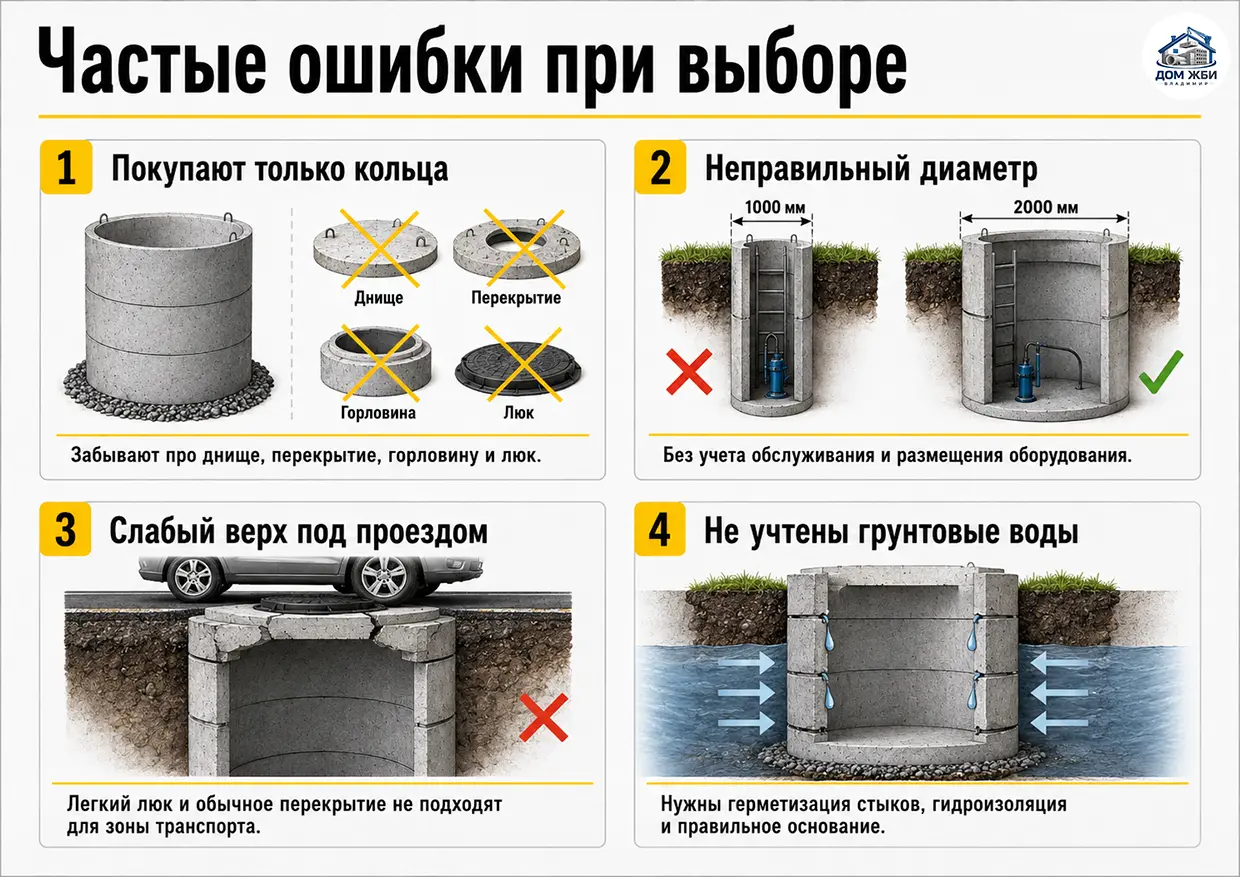

Частые ошибки при выборе
Первая ошибка — покупать только стеновые кольца и забывать про днище, перекрытие, горловину и люк. В итоге на объекте приходится срочно искать недостающие элементы, а монтаж останавливается.
Вторая ошибка — выбирать диаметр без учета обслуживания. Узкий колодец дешевле, но если внутри нужно разместить оборудование или выполнять регулярную ревизию, работать в нем будет неудобно.
Третья ошибка — ставить обычное перекрытие или легкий люк в зоне проезда транспорта. Верхняя часть колодца должна соответствовать нагрузке.
Четвертая ошибка — не учитывать грунтовые воды. При высоком уровне воды важны герметизация стыков, гидроизоляция и правильное основание.
