КС-10-2-06

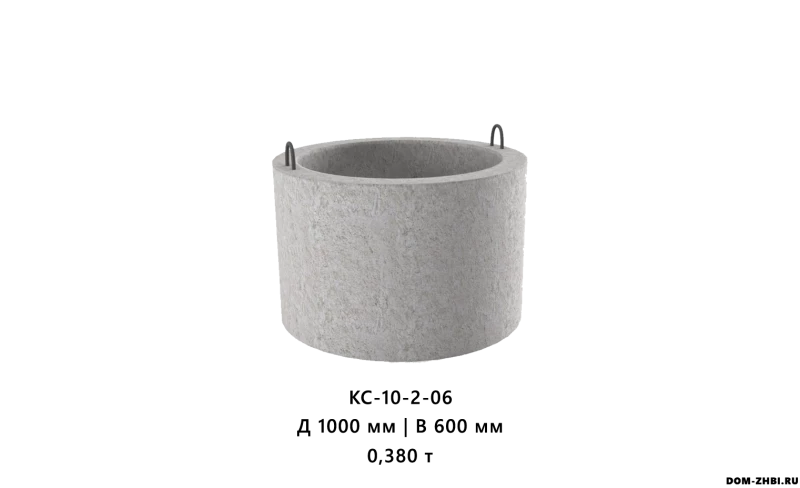

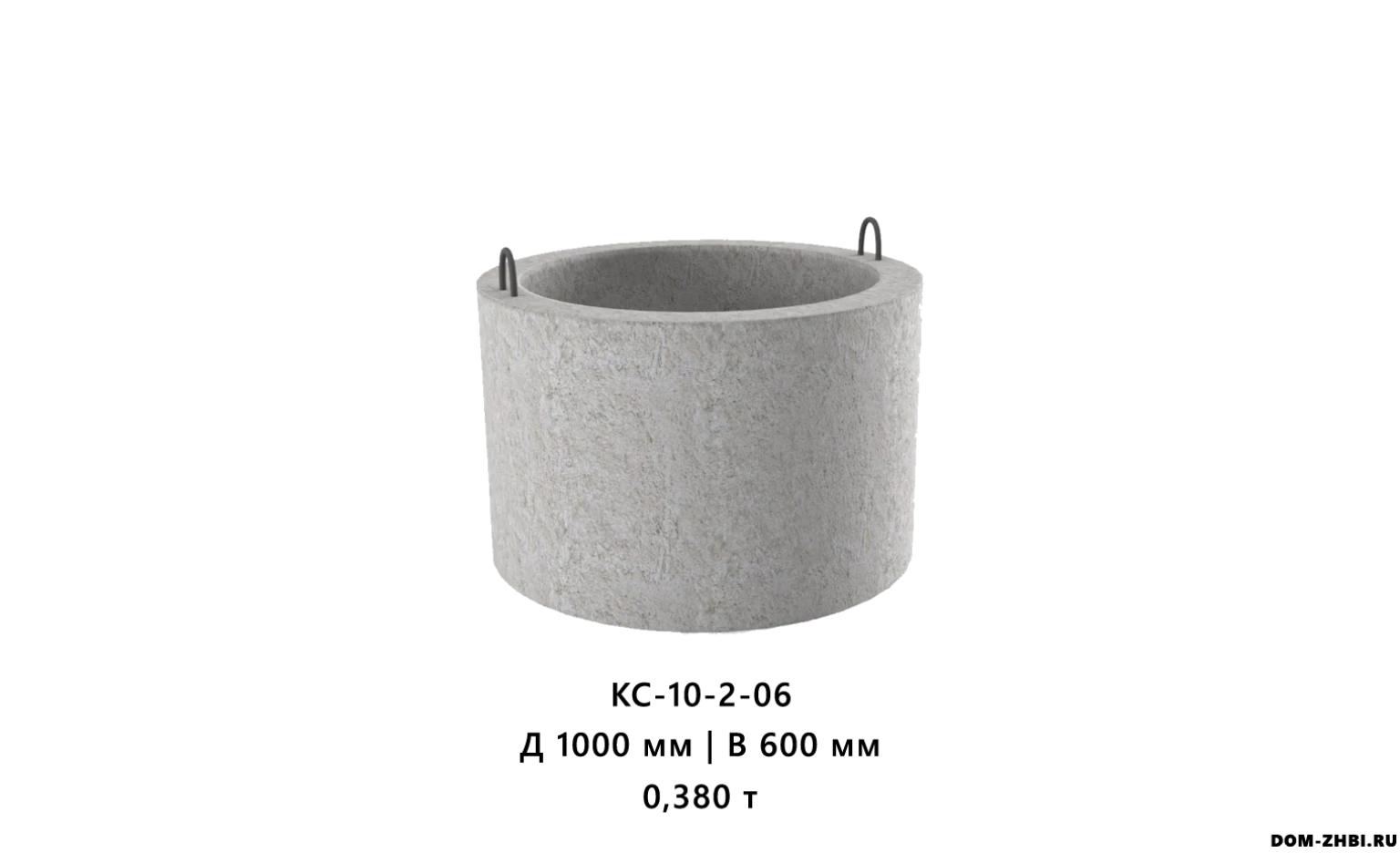

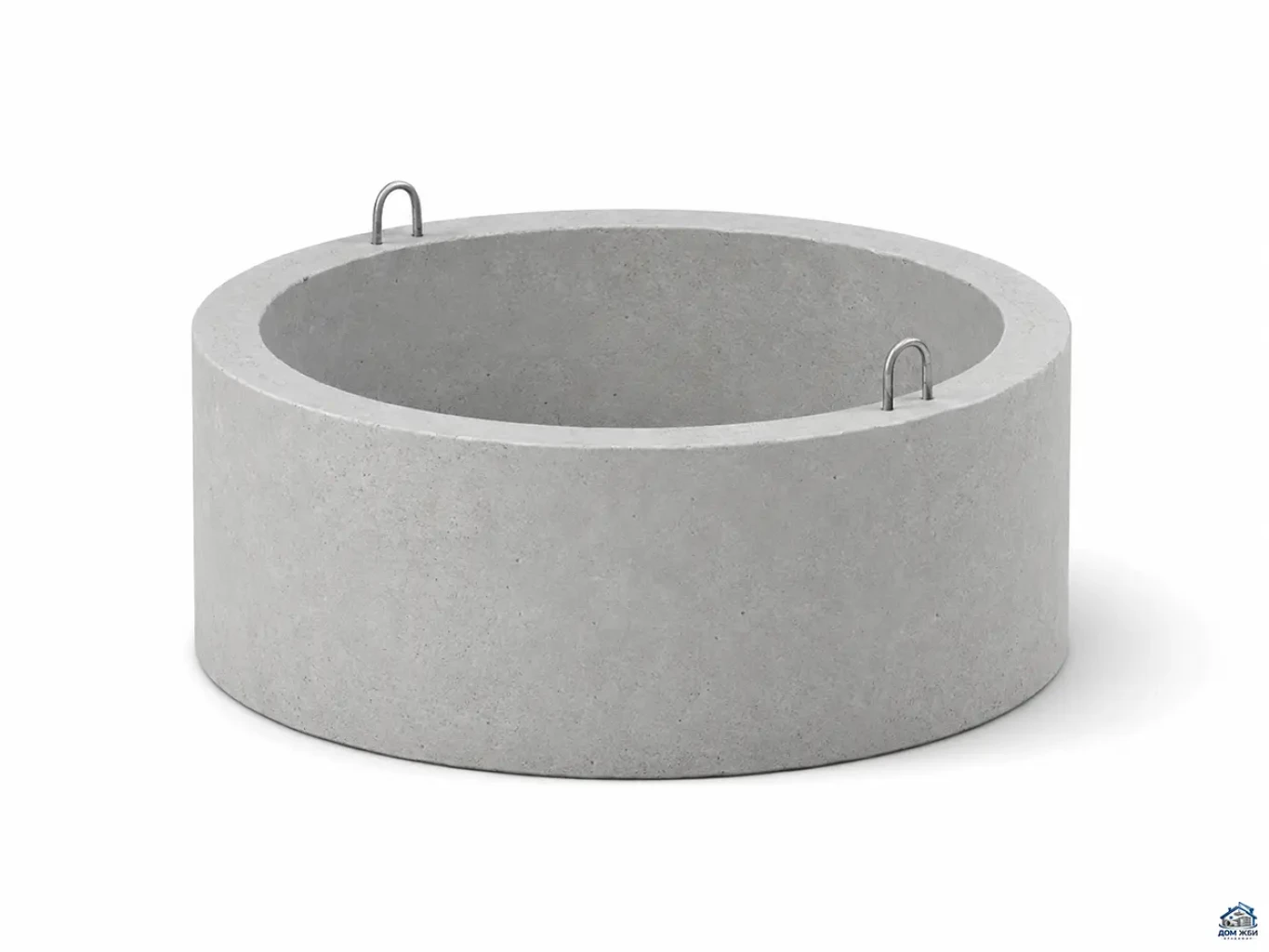

Железобетонное кольцо КС-10-2-06 — это стеновой элемент круглого колодца с внутренним диаметром 1000 мм и высотой 600 мм. По сути, это доборное (пониженное) кольцо, которое используют для точной подгонки отметки горловины колодца по уровню земли, пола колодезной камеры или дорожного покрытия.

Расшифровка маркировки КС-10-2-06

Марка читается так:

• КС — кольцо стеновое, элемент стенки колодца;
• 10 — внутренний диаметр 10 дм = 1000 мм;
• 2 — типоразмер по конструкции/толщине для данного диаметра;
• 06 — высота кольца 0,6 м (6 дм).

То есть КС-10-2-06 — это стеновое кольцо колодца диаметром 1 м и высотой 600 мм, 2-го типоразмера.

Назначение и область применения

Кольцо КС-10-2-06 применяется:

• в канализационных колодцах (бытовая, ливневая, дренажная канализация);
• в смотровых колодцах водопровода, теплотрасс, кабельных линий;
• в дренажных колодцах и элементах локальных очистных сооружений;
• в частном и промышленном строительстве как элемент инженерных сетей.

Типовое применение — формирование высоты шахты колодца диаметром 1 м и точная подгонка отметки люка под проектный уровень (планировка участка, дорожное покрытие, пол в техпомещении и т.д.).

Чаще всего КС-10-2-06 используют совместно с полновысотным кольцом КС-10-2-1: доборное кольцо добавляет недостающие 0,6 м без перерасхода бетона и лишнего земляного объёма.

Конструктивные особенности

Кольцо КС-10-2-06 — это железобетонная цилиндрическая оболочка:

• выполнено из тяжёлого бетона класса B15 и выше;
• имеет армированный каркас (стержневая арматура A-I/A-III, проволока Bp-I по рабочим чертежам серии);
• наружная и внутренняя поверхности максимально ровные, без крупных раковин, что облегчает гидроизоляцию;
• в верхней части, как правило, предусмотрены монтажные петли для строповки краном;
• геометрия согласована с плитами днища и перекрытия (КЦД 1-10-1, КЦП 1-10-1) и стандартными люками.

Преимущества КС-10-2-06

1. Точная доборная высота колодца

• позволяет вывести горловину колодца точно «в ноль» с дорожным покрытием или планировкой участка;
• уменьшает необходимость подгонять отметки земляными работами и нестандартными бетонными доборами.

2. Экономия бетона и земляных работ

• при необходимости поднять колодец не на 0,9 м, а на меньшую высоту выгоднее поставить доборное кольцо 0,6 м, чем ещё одно полновысотное;
• меньше объём выемки грунта и обратной засыпки.

3. Стандартизация и совместимость

• кольцо выполнено по типовой серии для колодцев, что обеспечивает совместимость с другими изделиями ЖБИ и проектами инженерных сетей;
• может использоваться вместе с обычными КС-кольцами (КС-10-2-1, КС-10-9 и др.).

4. Надёжность и долговечность

• тяжёлый бетон и армирование обеспечивают работу под нагрузками грунта, сезонными деформациями и эксплуатационными воздействиями;
• при правильном монтаже срок службы колодца с такими кольцами измеряется десятилетиями.

Рекомендации по выбору КС-10-2-06

1. Бетон и эксплуатационные характеристики

• класс бетона не ниже B15 (М200);
• морозостойкость F100–F150 и выше для регионов с отрицательными температурами;
• водонепроницаемость W2–W4 и более — для колодцев канализации и при высоком уровне грунтовых вод.

2. Геометрия и качество поверхности

• внутренний диаметр 1000 мм, высота 600 мм, наружный ≈1160 мм;
• отсутствие трещин, крупных сколов и глубоких раковин, особенно в зоне торцов (стыки колец) — это влияет на герметичность и устойчивость.

3. Геометрия и качество поверхности

• внутренний диаметр 1000 мм, высота 600 мм, наружный ≈1160 мм;
• отсутствие трещин, крупных сколов и глубоких раковин, особенно в зоне торцов (стыки колец) — это влияет на герметичность и устойчивость.

4. Совместимые элементы

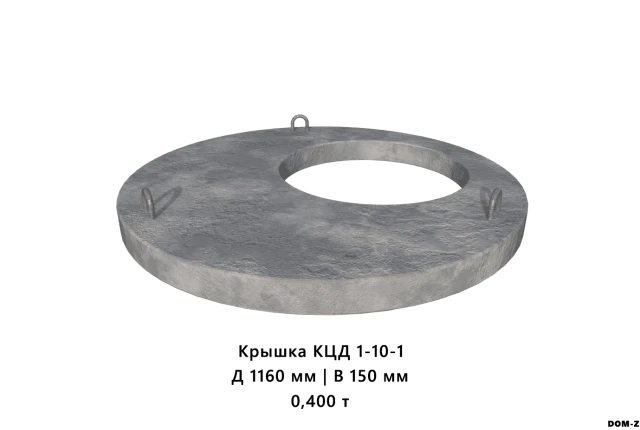

• днище: КЦД 1-10-1 или аналог;
• перекрытие: КЦП 1-10-1 (ПП 10-1);
• люк: чугунный или полимерпесчаный под отверстие плиты перекрытия (обычно D≈700 мм).

Как и когда лучше использовать КС-10-2-06

• после установки полновысотных колец КС-10-2-1 (h≈0,9 м) до проектной отметки люка остаётся 0,4–0,7 м;
• нужно вывести люк «в уровень» с дорогой/двором/площадкой;
• нежелательно применять нестандартные доборные решения (кирпичная кладка, самодельное бетонирование), которые хуже по долговечности и требовательнее к качеству работ.

Советы по монтажу

1. Подготовка основания

• дно котлована и плита днища (КЦД 1-10-1) должны быть выровнены по уровню, с уплотнённой подсыпкой;
• перед монтажом кольца проверяйте чистоту опорной поверхности и отсутствие рыхлых фрагментов раствора.

2. Установка КС-10-2-06

• подъём и монтаж выполнять только за монтажные петли, исправными стропами расчётной грузоподъёмности;
• не допускаются рывки краном, удары и перетаскивание кольца по грунту;
• после установки обязательно контролировать вертикальность шахты (отвес/лазер).

3. Герметизация стыков

• стык между КС-10-2-06 и соседними кольцами/плитами рекомендуется:
  • промазать цементно-песчаным раствором;
  • при необходимости дополнительно уплотнить гидрошнурами или мастиками для колодцев;
• это уменьшает фильтрацию воды через стыки и продлевает срок службы конструкции.

4. Комбинация с другими кольцами

• КС-10-2-06 можно ставить как верхнее доборное кольцо перед плитой перекрытия;
• при большой глубине колодца кольца 0,6 м удобно комбинировать с 0,9-метровыми, чтобы уменьшить объём единичных подъёмов и точнее собрать проектную высоту.

Транспортировка и хранение

• кольца КС-10-2-06 хранят на ровной твёрдой площадке, с опиранием на деревянные подкладки;
• штабелирование — по рекомендациям серии: ограничение по высоте штабеля, прокладки между рядами;
• погрузка/выгрузка — только с применением грузоподъёмной техники и правильной строповки за петли;
• недопустимы падения, удары и «волочение» изделия — это приводит к скрытым трещинам и снижению ресурса.
