Крышка КЦД 1-15-2

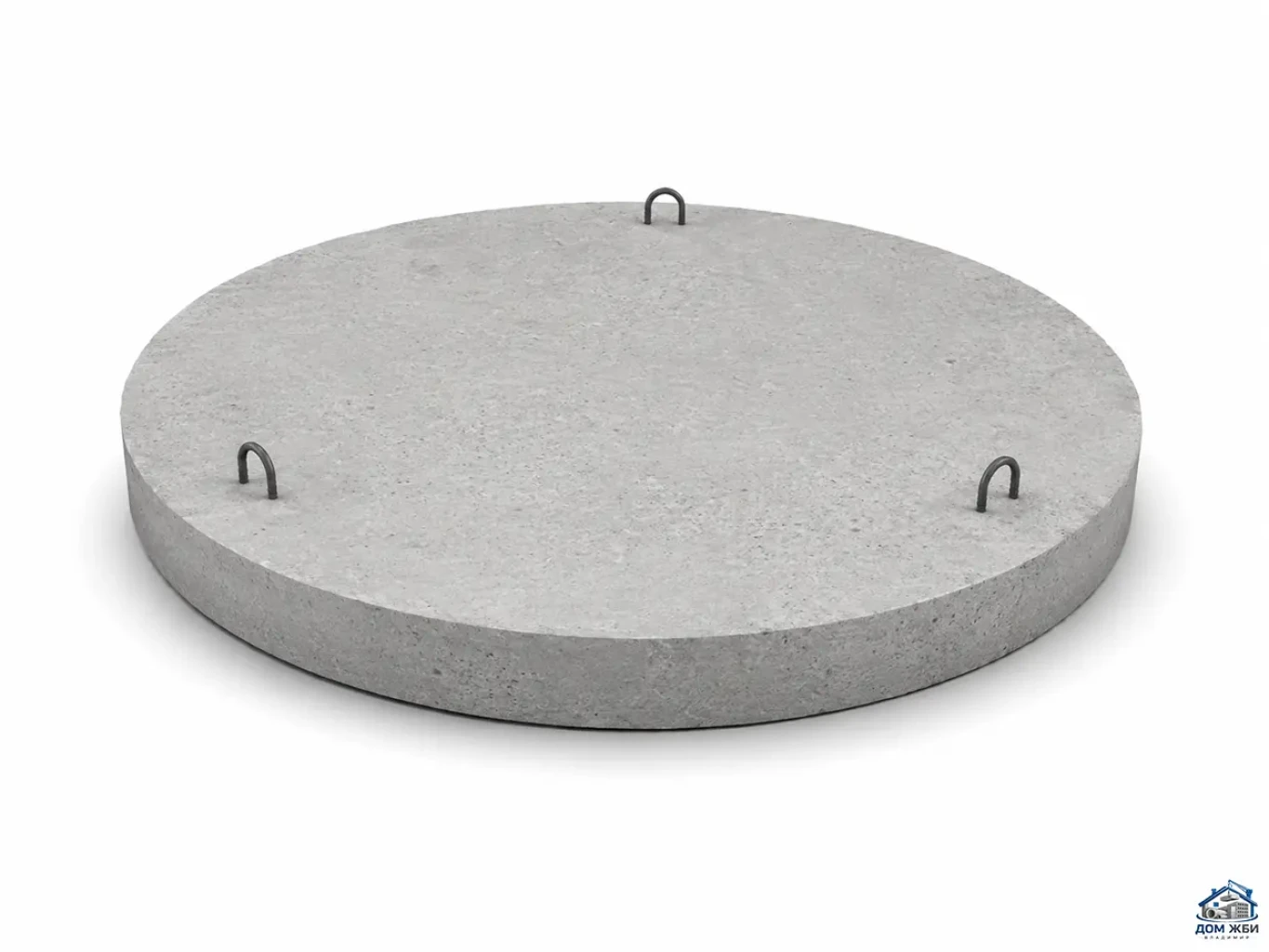

Железобетонное изделие КЦД 1-15-2 — это плита днища (нижняя плита) круглого смотрового или канализационного колодца под кольца диаметром 1,5 м. В прайс-листах и на объектах её могут называть и «крышкой», но по нормативам это именно днище колодца. Во многих каталогах она идёт как КЦД 1-15-2 (ПН 15-2).

Расшифровка маркировки КЦД 1-15-2

Марка изделия читается так:

• КЦД — плита днища колодца (нижняя плита / днище);
• 1 — порядковый типоразмер в серии рабочих чертежей;
• 15 — внутренний диаметр колодца 15 дм, то есть 1,5 м;
• 2 — номер по несущей способности и условиям работы (группа нагрузки).

По сути, КЦД 1-15-2 — это стандартное днище колодца диаметром 1,5 м, рассчитанное на эксплуатацию в инженерных сетях по действующим нормам.

Назначение и область применения

Плита днища КЦД 1-15-2 используется как нижнее основание сборного колодца и выполняет сразу несколько задач:

• обеспечивает жёсткое и ровное основание под стеновые кольца КС-15;
• герметизирует низ колодца, предотвращая уход стоков в грунт;
• распределяет нагрузку от колодца на основание и уменьшает риск просадки.

Основные области применения:

• хозяйственно-бытовая и ливневая канализация;
• смотровые колодцы наружных сетей (водопровод, теплотрассы, кабельные линии);
• колодцы дренажных систем, локальных очистных сооружений;
• частное и промышленное строительство, коммунальные сети.

Днище заводского изготовления заменяет «самодельные» заливки в котловане и позволяет получить предсказуемое качество и ресурс конструкции.

Конструктивные особенности

Плита днища (крышка-основание) КЦД 1-15-2:

• изготавливается из тяжёлого бетона (типично не ниже класса В15 / М200 или выше, по проекту);
• относится к изделиям по ГОСТ 8020 и сериям рабочих чертежей 3.900.* (в зависимости от завода);
• имеет высокую прочность на сжатие и рассчитана на работу в составе заглублённых сооружений;
• отличается морозостойкостью и водонепроницаемостью, подобранными под реальные условия эксплуатации (грунтовые воды, стоки, климат региона);
• армируется сварными сетками и стержневой арматурой, что обеспечивает устойчивость к нагрузкам от грунта, транспорта и надземных конструкций;
• оснащается монтажными петлями для безопасной строповки и установки краном.

Конкретные габариты (наружный диаметр, высота, масса) могут немного отличаться у разных заводов, но все изделия с маркой КЦД 1-15-2 взаимозаменяемы в рамках типовой серии.

С какими изделиями работает КЦД 1-15-2

Чтобы клиенту было легче собирать «комплект колодца», важно сразу указать совместимость:

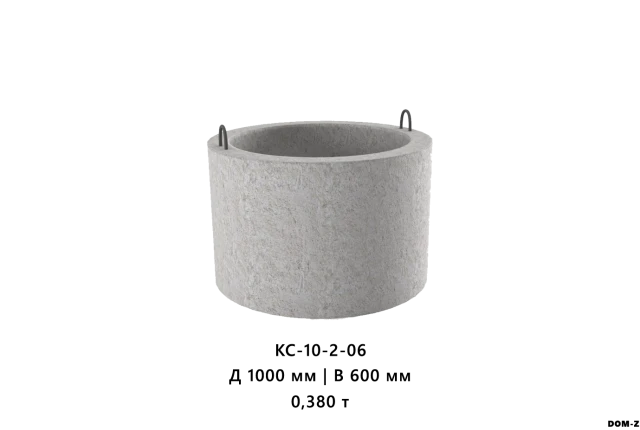

• Стеновые кольца: КС 15 (КС 15-9 и др.) — рабочая камера колодца диаметром 1,5 м;
• Плита перекрытия: КЦП 1-15-2 (или аналогичная по серии);
• Люк: чугунный или полимерпесчаный люк нужного класса нагрузки (для пешеходной зоны, двора, проезжей части и т.п.).

Такое описание можно использовать в карточке товара, чтобы сразу предлагать комплектующие: днище + кольца + перекрытие + люк.

Преимущества плиты днища КЦД 1-15-2

1. Герметичность и защита грунта

• исключается прямой контакт стоков с грунтом внизу колодца;
• уменьшается риск размыва основания и загрязнения грунтовых вод.

2. Надёжная опора и устойчивость конструкции

• равномерное распределение нагрузки от колец и перекрытия на подготовленное основание;
• снижение рисков перекоса колодца и образования трещин в кольцах.

3. Долговечность и устойчивость к среде

• тяжёлый бетон и арматурный каркас обеспечивают большой ресурс даже при сложных условиях эксплуатации;
• стойкость к перепадам температур, циклам замораживания-оттаивания и воздействию влаги.

4. Стандартизация и взаимозаменяемость

• соответствие ГОСТ и сериям рабочих чертежей позволяет применять изделия разных заводов в одной системе;
• удобство проектирования и монтажа за счёт унифицированных размеров и типоразмеров.

5. Экономия времени на монтаже

• не нужно бетонировать дно колодца на объекте;
• монтаж сводится к подготовке основания и укладке готовой плиты.

Рекомендации по выбору КЦД 1-15-2

При подборе днища для колодца диаметром 1,5 м стоит обратить внимание на несколько моментов:

1. Наличие указания на стандарт

• соответствие ГОСТ 8020 и рабочим сериям;
• наличие паспорта изделия и заводской маркировки на теле плиты.

2.  Класс бетона и эксплуатационные характеристики

• прочность не ниже В15 (М200) для типовых инженерных сетей;
• требуемая марка по морозостойкости (для холодных регионов — F100 и выше, по проекту);
• водонепроницаемость W2–W4 и выше в зависимости от типа стоков и уровня грунтовых вод.

3. Качество поверхности и геометрии

• отсутствие сквозных трещин, глубоких раковин, сколов по краю;
• ровная опорная плоскость для установки кольца — это напрямую влияет на герметичность и ресурс колодца.

4. Масса и габариты

• уточняйте массу изделия для подбора крана и транспорта;
• проверяйте, что наружный диаметр и высота соответствуют проекту и используемым кольцам.

Советы по монтажу днища КЦД 1-15-2

1. Подготовка основания

• разрабатывается котлован с запасом по габаритам плиты днища;
• устраивается подготовка из песка или песчано-щебёночной смеси с послойным уплотнением;
• при слабых грунтах может выполняться бетонная подготовка по проекту;
• верхний слой основания выравнивается «в уровень», чтобы плита легла без перекосов.

2. Укладка плиты

• подъём — только за монтажные петли, исправными стропами нужной грузоподъёмности;
• запрещены сброс изделия, рывки краном и перетаскивание по грунту;
• после установки проверяют горизонтальность (уровень, лазерный нивелир).

3. Устройство стыка с кольцом

• по периметру между днищем и первым кольцом КС-15 применяют:
  • цементно-песчаный раствор,
  • гидроизоляционные шнуры,
  • мастики или эластичные герметики для колодцев;
• это повышает герметичность и снижает риск промывки основания.

4. Дальнейшая сборка колодца

• стеновые кольца устанавливаются строго по вертикали;
• сверху монтируется плита перекрытия (например, КЦП 1-15-2) и подходящий по классу нагрузки люк;
• наружные поверхности при необходимости дополнительно гидроизолируются.

Транспортировка и хранение

• плиты днища хранят на ровной твёрдой площадке, в один или несколько рядов, по схеме, рекомендованной заводом;
• между рядами используют деревянные прокладки;
• монтажные петли не должны быть деформированы;
• при погрузке и выгрузке изделие поднимают строго за петли, не допускают ударов и падения, чтобы избежать скрытых повреждений.
