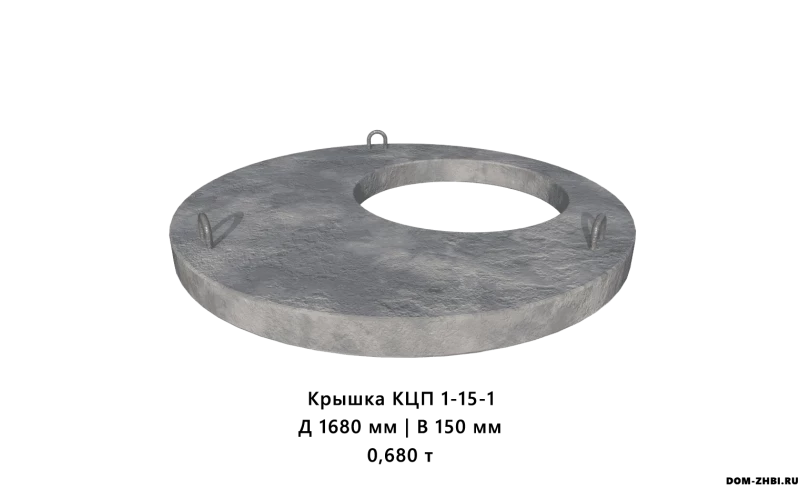

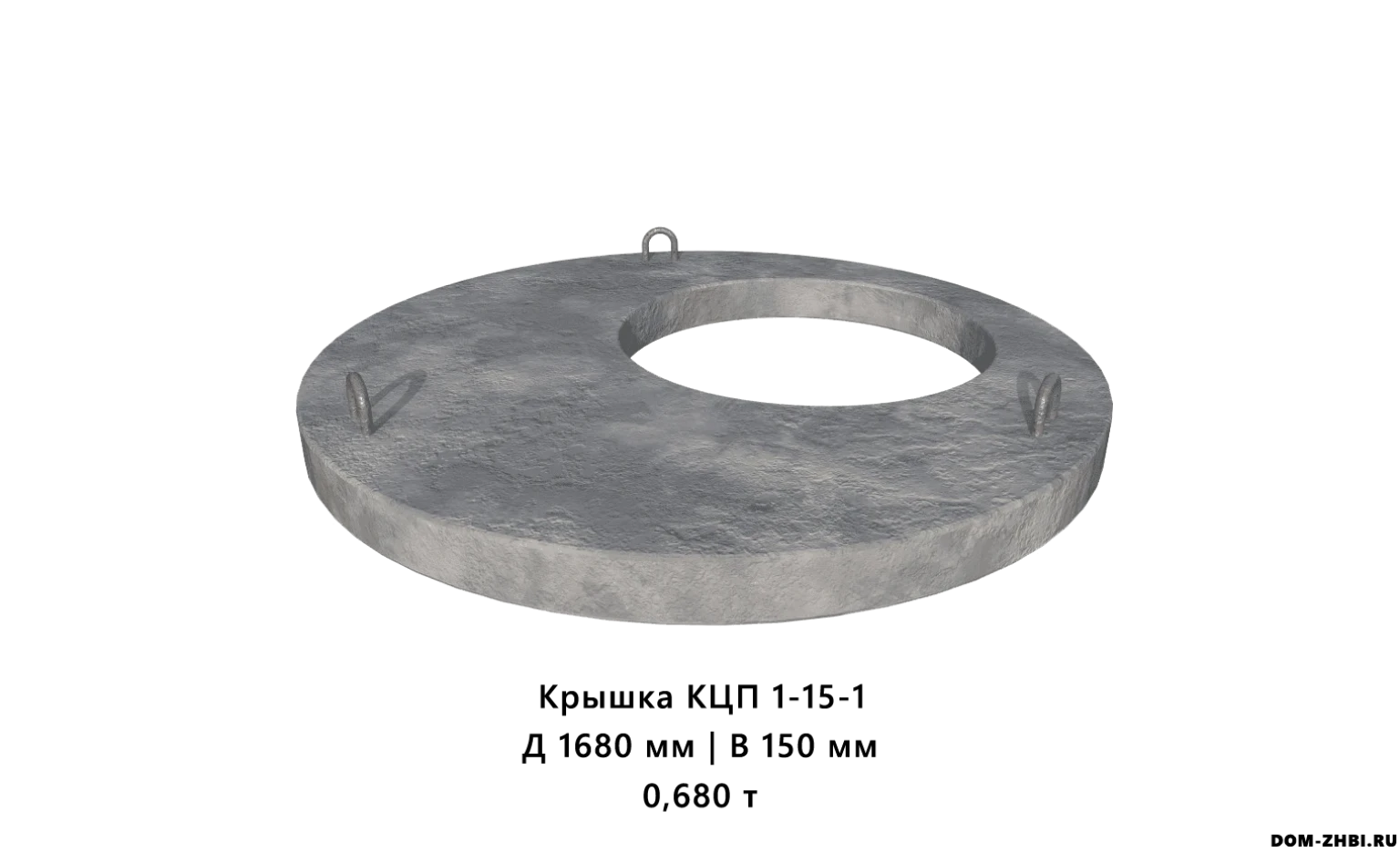

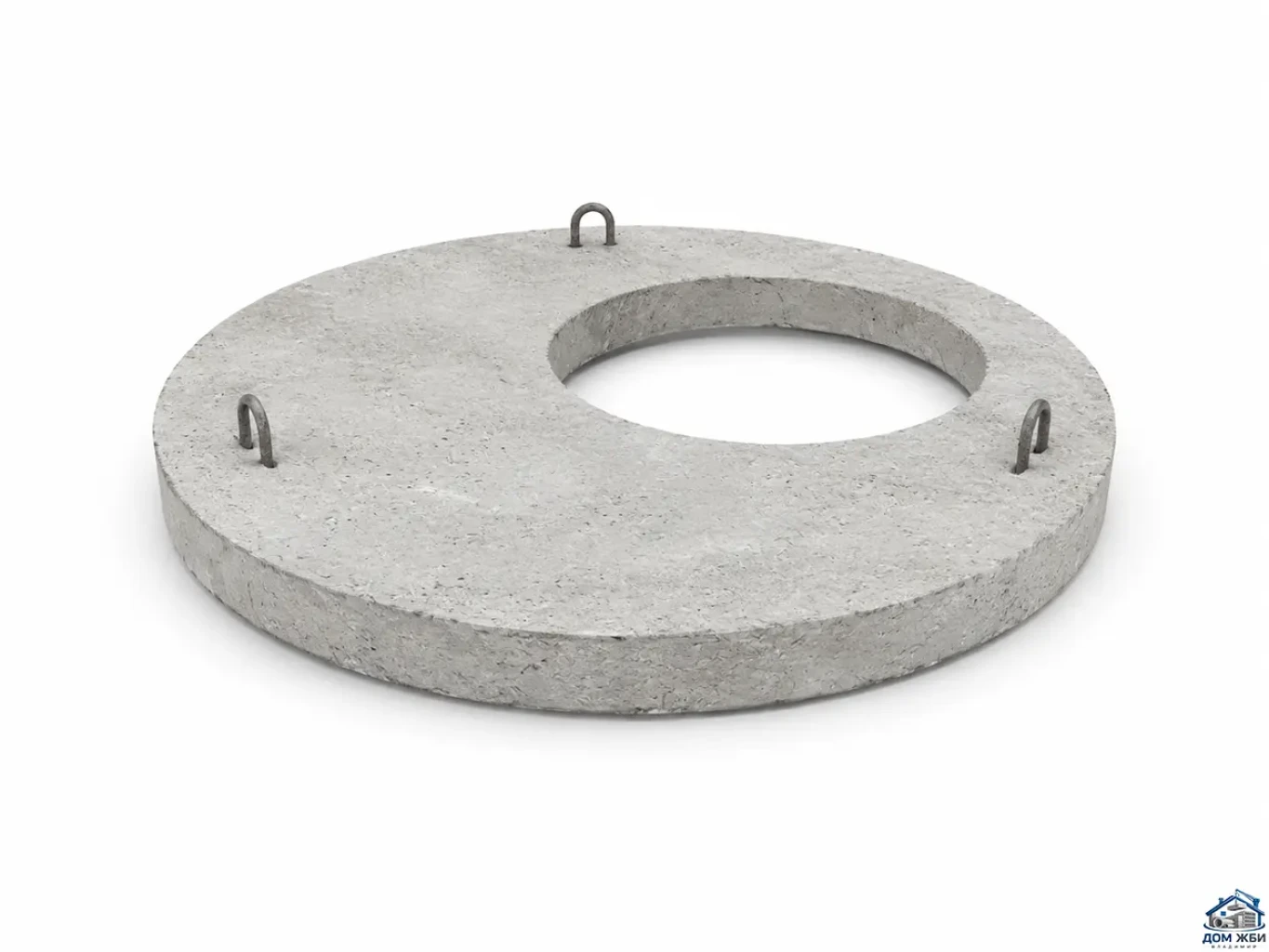

Крышка КЦП 1-15-1

Железобетонная крышка КЦП 1-15-1 — это круглая плита перекрытия колодца под кольца диаметром 1,5 м, с центральным отверстием под люк. В прайсах она часто идёт как КЦП 1-15-1 / ПП 15-1, изготавливается по ГОСТ 8020-90 и типовым сериям 3.900.*.

Используется при строительстве канализационных, дренажных и смотровых колодцев, обеспечивает закрытие шахты и передачу нагрузки от люка и верхних слоёв покрытия на стеновые кольца.

Расшифровка маркировки КЦП 1-15-1

По правилам маркировки ЖБИ:

• КЦП — плита перекрытия (крышка) колодца;
• 1 — номер типоразмера в серии рабочих чертежей;
• 15 — внутренний диаметр камеры 15 дм = 1,5 м;
• 1 — тип по несущей способности / условиям работы.

То есть КЦП 1-15-1 — это стандартная плита перекрытия колодца диаметром 1,5 м для применения в инженерных сетях.

Основные размеры и характеристики

По данным типовых серий и каталогов заводов ЖБИ, для плиты перекрытия колодца КЦП 1-15-1/ПП 15-1 характерны следующие параметры:

• Наружный диаметр: ≈ 1680 мм;
• Диаметр отверстия под люк: ≈ 700 мм;
• Высота (толщина плиты): около 150 мм;
• Объём бетона: порядка 0,27–0,28 м³;
• Масса: ориентировочно 0,65–0,70 т (зависит от серии и завода);
• Нормативный документ: ГОСТ 8020-90, типовые серии 3.900-3 / 3.900.1-14;
• Класс бетона: как правило, не ниже В15 (М200);
• Морозостойкость: часто от F200–F400 и выше;
• Водонепроницаемость: обычно не ниже W4.

Конкретные цифры (особенно масса, класс бетона, F и W) нужно уточнять по паспорту именно вашего производителя.

Назначение и область применения

Крышка КЦП 1-15-1 — это верхний элемент сборного колодца, который:

• закрывает шахту колодца сверху;
• служит опорой под чугунный или полимерпесчаный люк;
• передаёт нагрузку от люка, дорожной одежды и грунта на стеновые кольца;
• ограничивает доступ в колодец посторонних, животных, снижает риск несчастных случаев;
• защищает внутренний объём колодца от осадков и крупного мусора.

Где применяется:

• смотровые колодцы наружной канализации (бытовой, ливневой, дренажной);
• колодцы водопровода, тепловых сетей, кабельной канализации;
• септики и локальные очистные сооружения;
• колодцы частных домов, промышленных и коммунальных объектов.

Совместимые элементы (комплект колодца 1,5 м)

Для удобства подбора в каталоге рядом с КЦП 1-15-1 логично указывать типовые «партнёры»:

• Стеновые кольца:
  • КС-15 (КС 15-9 и доборные кольца) — рабочая камера колодца диаметром 1,5 м;
• Днище колодца:
  • КЦД 1-15-1 / плита днища под кольца D=1,5 м;
• Люк:
  • чугунные/полимерпесчаные люки под диаметр 700 мм с нужным классом нагрузки (A15, B125, C250, D400 и т.д., в зависимости от зоны — газон, тротуар, двор, проезжая часть).

Так формируется полный комплект колодца 1,5 м: днище + кольца + плита перекрытия КЦП 1-15-1 + люк.

Конструктивные особенности и материалы

Плита перекрытия колодца КЦП 1-15-1 представляет собой круглую монолитную железобетонную плиту с центральным отверстием:

• изготавливается из тяжёлого бетона заданного класса по прочности, морозостойкости и водонепроницаемости;
• внутри расположен арматурный каркас (сварные сетки и стержневая арматура), который обеспечивает несущую способность и трещиностойкость;
• имеются монтажные петли для строповки и установки краном;
• геометрия согласована с типовыми размерами колец КС-15 и стандартизированных люков.

Конструкция рассчитана так, чтобы при правильном подборе люка и покрытия выдерживать эксплуатационные нагрузки в своей зоне применения (двор, тротуар, иногда — проезжая часть, по проекту).

Преимущества применения крышки КЦП 1-15-1

1. Безопасность и защита шахты

• предотвращает падение людей и техники в колодец;
• уменьшает попадание в шахту грунта, мусора и поверхностных вод, снижая риск засоров и заиливания.

2. Высокая несущая способность и ресурс

• армированный тяжёлый бетон обеспечивает работу под длительными статическими и кратковременными нагрузками;
• правильно подобранный класс бетона, морозостойкость и водонепроницаемость обеспечивают долговечность даже в сложных климатических условиях.

3.  Стандартизация и совместимость

• размеры КЦП 1-15-1 унифицированы по ГОСТ 8020-90 и типовым сериям, что позволяет комбинировать изделия разных заводов;
• удобно для проектирования и для замены изделий в существующих сетях.

4. Сокращение сроков строительства

• не требуется монолитное бетонирование перекрытия на объекте;
• монтаж сводится к установке готовой плиты краном, что заметно ускоряет сборку колодца.

Рекомендации по выбору КЦП 1-15-1

При подборе крышки КЦП 1-15-1 для объекта стоит ориентироваться на следующие моменты:

1. Нормативные документы

• наличие ссылки на ГОСТ 8020-90 и соответствующую серию (3.900-3, 3.900.1-14 и т.п.);
• паспорт качества и маркировка на самой плите (марка изделия, дата, знак завода, ОТК).

2. Класс бетона и эксплуатационные характеристики

• бетон не ниже В15 (М200) для типовых инженерных сетей;
• требуемая морозостойкость (для умеренного и холодного климата обычно F200–F400 и выше по проекту);
• водонепроницаемость не ниже W4 при высоком уровне грунтовых вод и эксплуатации в канализационных системах.

3. Качество поверхности и геометрии

• отсутствие видимых трещин, крупных раковин, сколов по краям и в зоне отверстия;
• ровная нижняя опорная поверхность — от этого зависит правильная опора на кольца и отсутствие концентрированных напряжений.

4. Согласованность с люком и кольцами

• внешний диаметр — под кольца КС-15;
• диаметр отверстия — под стандартный люк (чаще всего 700 мм);
• класс нагрузки люка выбирается по типу площадки (газон/тротуар/двор/проезжая часть).

Советы по монтажу плиты перекрытия КЦП 1-15-1

1. Подготовка верха колодца

• верхнее кольцо КС-15 выравнивается по горизонту;
• при необходимости делается выравнивающий слой раствора;
• проверяется герметизация стыков между кольцами.

2. Укладка КЦП 1-15-1

• подъём — только за монтажные петли исправными стропами нужной грузоподъёмности;
• запрещены рывки краном, удары и перетаскивание;
• плита устанавливается по центру кольца, контролируется горизонтальность (уровень/лазер).

3. Герметизация и установка люка

• стык «кольцо–плита» при необходимости дополнительно промазывается раствором или гидроизоляционной мастикой;
• люк устанавливается в отверстие плиты согласно проекту: в раствор либо на посадочную рамку;
• необходимо обеспечить плотное прилегание рамы люка к плите без перекосов.

Транспортировка и хранение

• плиты перекрытия КЦП 1-15-1 хранят на ровной твёрдой площадке, обычно в штабелях с деревянными прокладками между рядами;
• при погрузке/выгрузке используется только строповка за монтажные петли;
• не допускаются удары, падение и «волочение» изделия, чтобы не допустить внутренних трещин и снижения ресурса.
