Крышка КЦД 1-10-1

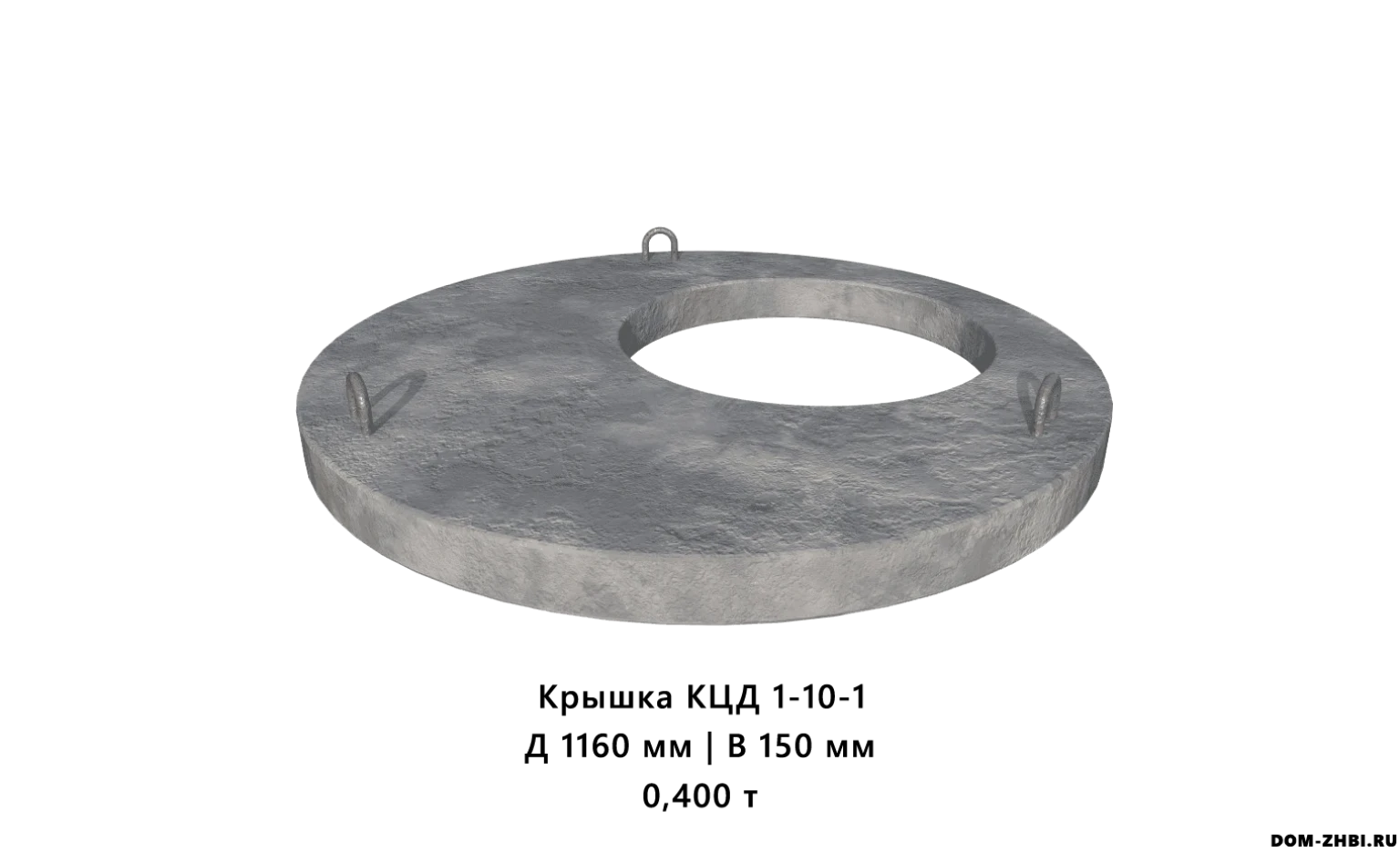

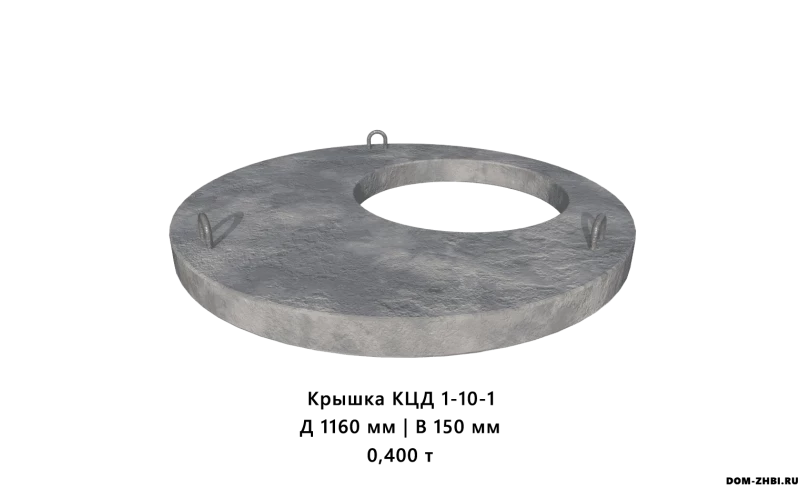

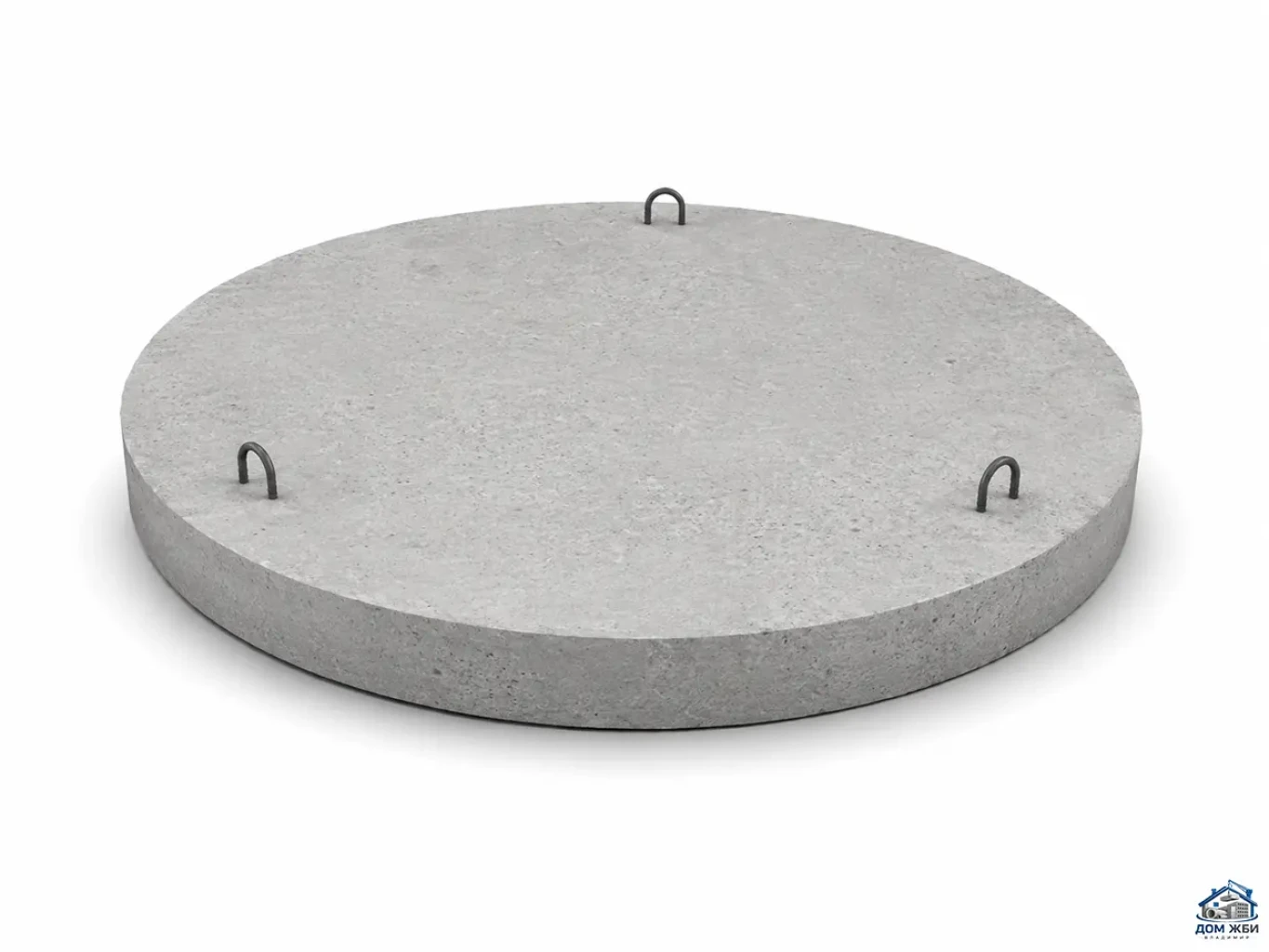

Железобетонное изделие КЦД 1-10-1 — это плита днища (нижняя плита) смотрового или канализационного колодца для колец диаметром 1 м. На практике её иногда по привычке называют «крышкой», но по нормативам это именно днище колодца (основание конструкции).

Расшифровка маркировки КЦД 1-10-1

Маркировка выполняется по нормам для железобетонных конструкций колодцев:

• КЦД — плита нижняя (днище колодца), в ряде источников трактуется как цельнолитое днище/кольцо с днищем;
• 1 — типоразмер (вариант исполнения по рабочим чертежам);
• 10 — условный внутренний диаметр рабочей камеры 10 дм, то есть 1,0 м;
• 1 — группа по несущей способности и условиям нагрузки.

Таким образом, КЦД 1-10-1 — это железобетонное днище для колодца с внутренним диаметром 1 метр, рассчитанное на стандартную эксплуатационную нагрузку.

Назначение и область применения

Плита днища КЦД 1-10-1 используется как основание колодца и обеспечивает:

• герметичное закрытие нижней части колодца;
• надёжную опору для стеновых колец (обычно КС-10);
• равномерную передачу нагрузки от конструкции колодца на грунт.

Основные области применения:

• канализационные и дренажные колодцы (хозяйственно-бытовая канализация, ливнёвка);

• смотровые колодцы инженерных сетей (водопровод, теплосети, коммуникации);
• колодцы локальных очистных сооружений;
• частное и промышленное строительство, коттеджные посёлки, объекты ЖКХ и т. д.

Использование заводского днища вместо «самодельного» бетонного основания повышает герметичность, сокращает время монтажа и снижает риск просадок.

Конструктивные особенности

Типовое днище колодца КЦД 1-10-1:

• изготавливается из тяжёлого бетона (обычно не ниже класса В15–В25, аналог М200–М350);
• имеет высокие показатели по морозостойкости (типично от F100 и выше, для холодных регионов — F200–F300 и более);
• обладает водонепроницаемостью не ниже проектной (для канализации и ливневки часто применяют W4–W6 и выше);
• армируется стальной арматурой (стержни классов A-I, A-II, A-III или проволока Вр-I в зависимости от проекта);
• в конструкции, как правило, предусмотрены монтажные петли для безопасной строповки и установки краном.

Геометрически плита представляет собой круглую или близкую к круглой плиту с наружным диаметром, достаточным для опирания стеновых колец диаметром 1 м и организации опорной площадки на грунте. Точные размеры и массу изделия производитель указывает в паспорте и спецификации (по серии / ГОСТ).

Преимущества днища КЦД 1-10-1

1. Герметичность

• предотвращает фильтрацию сточных вод в грунт;
• защищает колодец от грунтовых и поверхностных вод снизу.

2. Надёжная опора для колодца

• равномерно распределяет нагрузку от стеновых колец и перекрытия на основание;
• снижает риск неравномерной осадки и перекоса конструкции.

3. Долговечность и устойчивость к агрессивным средам

• тяжёлый бетон и правильно подобранная марка по водонепроницаемости обеспечивают устойчивость к воздействию стоков и грунтовых вод;
• при соблюдении технологии монтажа и эксплуатации срок службы сопоставим с ресурсом всего колодца.

4. Унификация и совместимость

• днище КЦД 1-10-1 совместимо со стандартными кольцами КС 10 и перекрытиями КЦП 1-10-1 / ПП 10-1 (плита перекрытия, «крышка»);
• легко включается в типовые решения по ГОСТ 8020-90.

5. Ускорение монтажа

• изготовление оснований на месте (заливка плиты в котловане) требует времени и контроля качества; заводское днище КЦД позволяет сократить сроки и получить предсказуемый результат.

Рекомендации по выбору КЦД 1-10-1

1. Проверяйте нормативы

• наличие указания ГОСТ 8020-90 или утверждённых ТУ;
• соответствие типоразмеру (для колец 1 м — КЦД 1-10-1 или ПН-10 по аналогичной группе).

2. Смотрите на характеристики бетона

• марка бетона по прочности (М200 и выше для большинства инженерных сетей);
• морозостойкость (для регионов с холодным климатом целесообразно F150–F200 и выше);
• водонепроницаемость (канализация и дренаж — не ниже W4, лучше W6–W8).

3. Уточняйте массу и геометрию

• масса изделия важна для расчёта грузоподъёмности техники;
• наружный диаметр и высота должны соответствовать проектным решениям по серии.

4. Обращайте внимание на качество поверхности

• отсутствие крупных раковин, сколов, трещин;
• ровная опорная поверхность для правильной установки кольца.

Советы по монтажу днища КЦД 1-10-1

1. Подготовка основания

• котлован разрабатывается с учётом габаритов плиты и песчано-щебёночной подготовки;
• основание уплотняется послойно, при необходимости устраивается бетонная подготовка;
• верхняя поверхность основания выравнивается «в уровень», чтобы плита легла без перекосов.

2. Установка плиты

• подъём только за монтажные петли сертифицированными стропами;
• запрещены рывки краном, перетаскивание волоком и сброс изделия;
• после установки проверяется горизонтальность (нивелир или лазерный уровень).

3. Герметизация стыка с кольцом

• между днищем и первым кольцом КС-10 рекомендуется использовать:
  • цементно-песчаный раствор,
  • битумную мастику / гидроизоляционные шнуры,
  • либо специализированные эластичные герметики для колодцев;
• герметичный стык уменьшает риск инфильтрации и размыва основания.

4. Совместимое перекрытие и люк

• сверху на стеновые кольца подбирается плита перекрытия КЦП 1-10-1 (или ПП 10-1) и соответствующий чугунный/полимерпесчаный люк по классу нагрузки (пешеходная зона, проезжая часть и т. д.).

Транспортировка и хранение

• хранить днища КЦД нужно на ровной площадке, раздельно по типоразмерам и маркам;
• укладка в штабеля — по схеме, рекомендованной производителем (с деревянными прокладками и ограничением по высоте);
• подъём и погрузка — только за монтажные петли с соблюдением правил строповки;
• не допускаются удары, падение, перетаскивание, так как это может привести к скрытым трещинам.
