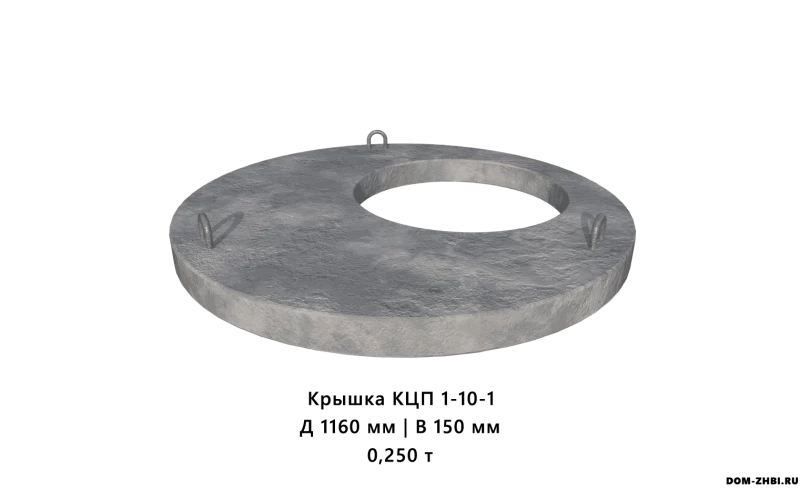

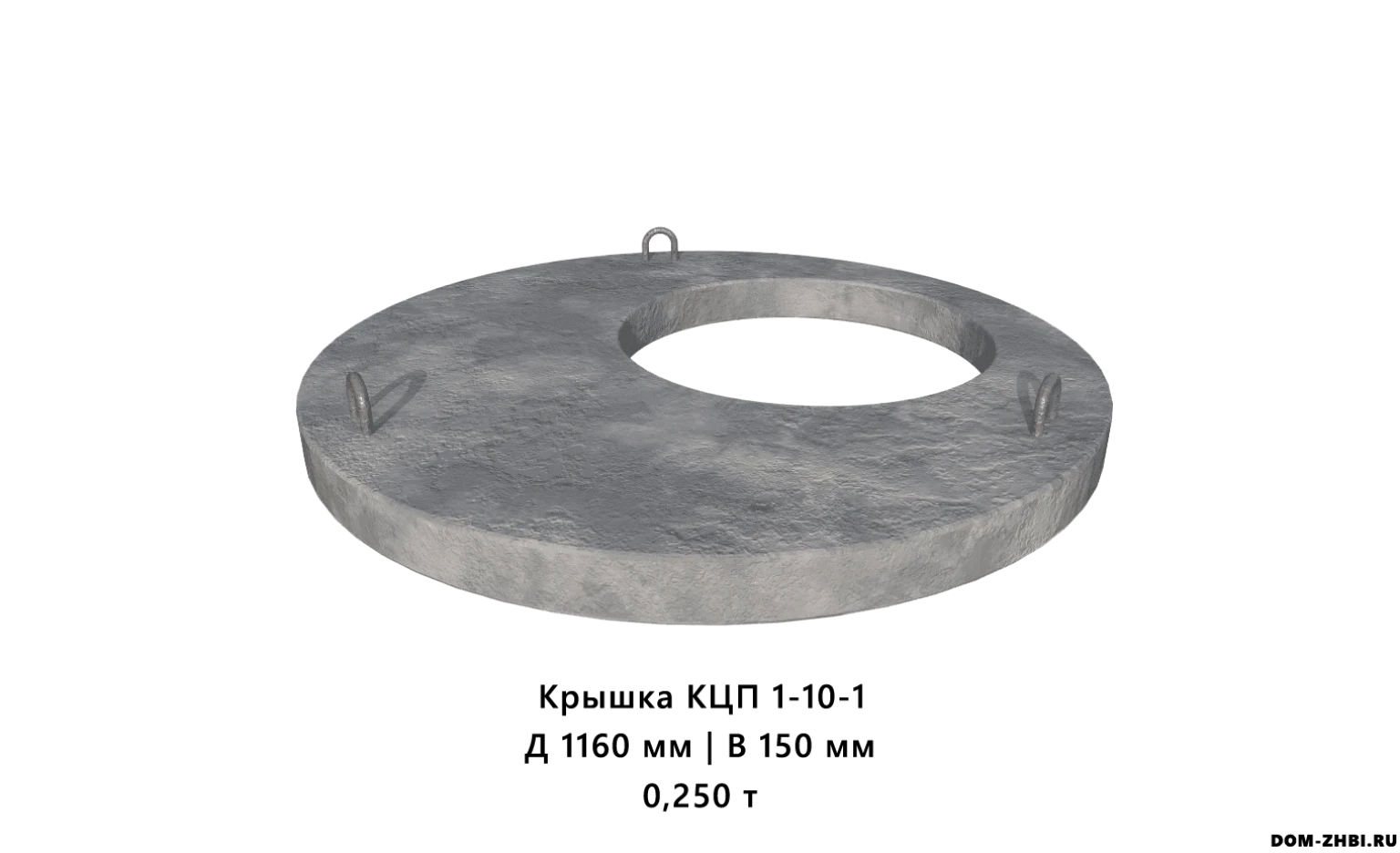

Крышка КЦП 1-10-1

Железобетонное изделие КЦП 1-10-1 — это плита перекрытия (крышка) круглого колодца диаметром 1,0 м. Она устанавливается сверху стеновых колец и закрывает колодец, обеспечивая безопасный доступ через люк и защиту конструкции от нагрузок и попадания мусора/осадков. В каталогах часто проходит как КЦП 1-10-1 / ПП 10-1.

Расшифровка маркировки КЦП 1-10-1

По правилам маркировки ЖБИ:

• КЦП — плита перекрытия (крышка) колодца;
• 1 — типоразмер в серии рабочих чертежей;
• 10 — условный внутренний диаметр колодца 10 дм = 1,0 м;
• 1 — марка по несущей способности / группе условий работы.

То есть КЦП 1-10-1 — это стандартное перекрытие для колодца с внутренним диаметром 1 м.

Основные технические характеристики

Параметры изделия по типовым сериям и прайс-листам заводов ЖБИ:

• Наружный диаметр плиты: ~1160 мм;
• Внутренний диаметр отверстия под люк: ~700–1000 мм (в большинстве решений — 700 мм под стандартный люк);
• Высота (толщина): около 150 мм;
• Объём бетона: ~0,10 м³;
• Масса: ориентировочно 0,23–0,25 т;
• Класс бетона: не ниже В15 (М200);
• Морозостойкость: от F100 и выше (в зависимости от завода);
• Водонепроницаемость: обычно не ниже W4.

Плита изготавливается по ГОСТ 8020-90 / 8020-2016 и рабочим сериям 3.900-3, что обеспечивает унификацию размеров и совместимость изделий разных производителей.

Назначение и область применения

Крышка КЦП 1-10-1 используется как верхнее перекрытие сборного железобетонного колодца, выполняя несколько функций:

• закрывает колодец сверху, защищая его от осадков, мусора, грунта;
• воспринимает нагрузку от люка, дорожного покрытия, возможного транспорта;
• обеспечивает безопасный доступ внутрь через технологическое отверстие;
• повышает общую жёсткость и устойчивость конструкции.

Основные области применения:

• канализационные колодцы (хозяйственно-бытовые, ливневые, дренажные);
• смотровые колодцы водопровода, теплосетей, кабельных линий;
• локальные очистные сооружения;
• колодцы частных домовладений и промышленных объектов.

С какими элементами работает КЦП 1-10-1

Чтобы комплект колодца был подобран корректно, важно сразу указать совместимые изделия:

• Стеновые кольца: КС 10 (КС 10-9 и др.) — рабочая шахта колодца диаметром 1,0 м;
• Днище: КЦД 1-10-1 или аналогичная плита днища для колодца D=1 м;
• Люк: чугунный или полимерпесчаный люк соответствующего класса нагрузки (пешеходная зона, дворовая территория, проезжая часть и т.п.).

Такой набор формирует полный колодезный комплект: днище + кольца + плита перекрытия + люк.

Конструктивные особенности

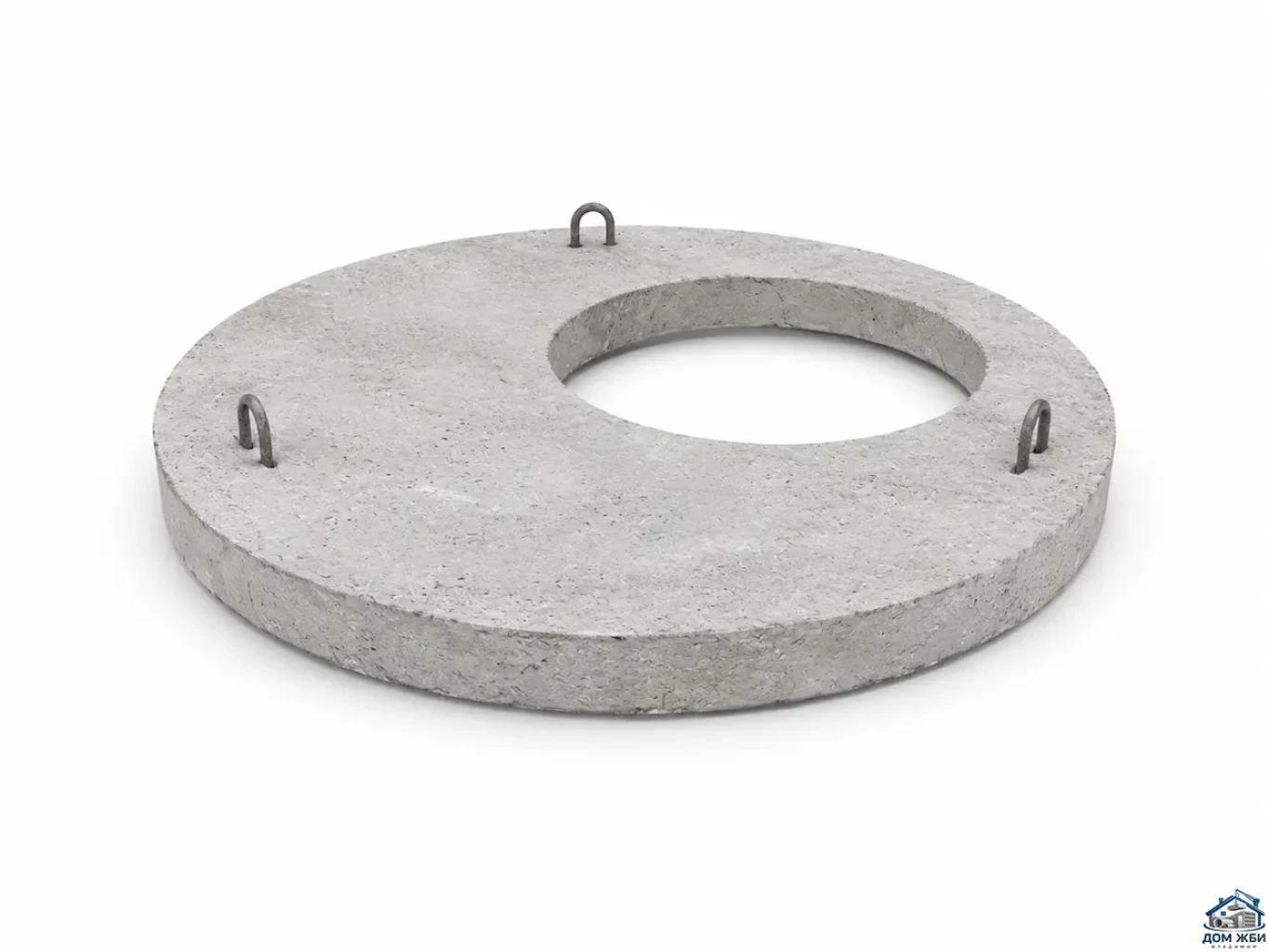

КЦП 1-10-1 — это монолитная круглая железобетонная плита с центральным отверстием под люк:

• выполняется из тяжёлого бетона с заданной прочностью, морозостойкостью и водонепроницаемостью;
• армируется сварными сетками и стержневой арматурой, что обеспечивает несущую способность и трещиностойкость;
• оснащена монтажными петлями для строповки и безопасного монтажа краном;
• геометрия и армирование рассчитаны так, чтобы плита воспринимала нагрузки от дорожного покрытия и люка (при правильном подборе класса люка и слоя покрытия).

Преимущества плиты перекрытия КЦП 1-10-1

1. Безопасность и защита

• перекрытие предотвращает случайное падение людей и техники в колодец;
• исключает попадание крупного мусора и грунта внутрь, что уменьшает засоры и заиливание.

2. Надёжность и долговечность

• железобетонный корпус и арматурный каркас обеспечивают устойчивость к длительным механическим нагрузкам;
• подобранная морозостойкость и водонепроницаемость позволяют эксплуатировать изделие в условиях переменного увлажнения и промерзания.

3. Совместимость с типовыми решениями

• размеры КЦП 1-10-1 согласованы с кольцами КС-10 и стандартными люками;
• изделия подходят для типовых проектов по ГОСТ и рабочим сериям, что упрощает проектирование и монтаж.

4. Экономия времени на объекте

• не требуется формировать и армировать перекрытие на месте — плита приходит готовой с завода;
• монтаж занимает минимальное время при наличии крана.

Рекомендации по выбору КЦП 1-10-1

При подборе плиты перекрытия для колодца D=1 м стоит обратить внимание на:

1. Норматив и серия

• наличие ссылки на ГОСТ 8020-90 / 8020-2016 и серию 3.900-3 или аналог;
• заводскую маркировку на изделии и паспорт качества.

2. Характеристики бетона

• класс бетона не ниже В15 (М200) для стандартных инженерных сетей;
• требуемая морозостойкость (для регионов с суровым климатом — F100 и выше по проекту);
• водонепроницаемость не ниже W4 при высоком уровне грунтовых вод и эксплуатации в канализационных сетях.

3. Качество изготовления

• отсутствие трещин, глубоких раковин и крупных сколов по кромке отверстия и опорному поясу;
• ровная нижняя опорная поверхность — от этого зависит правильная работа плиты и отсутствие точечных нагрузок на кольца.

4. Подбор люка

• диаметр отверстия (обычно 700 мм) должен соответствовать выбранному люку;
• класс нагрузки люка (A, B, C, D и т.д.) подбирается по типу площадки: газон, тротуар, дворовой проезд, проезжая часть.

Советы по монтажу плиты перекрытия

1. Подготовка верха колодца

• верхнее кольцо КС-10 выравнивают по горизонтали;
• при необходимости используют выравнивающий слой раствора;
• проверяют, чтобы стыки колец были загерметизированы.

2. Укладка КЦП 1-10-1

• подъём осуществляется исправными стропами за монтажные петли;
• запрещены рывки и удары при перемещении;
• плиту устанавливают точно по центру кольца, проверяя горизонтальность.

3. Герметизация и установка люка

• стык «кольцо–плита» при необходимости дополнительно промазывают раствором или гидроизоляционной мастикой;
• люк монтируют в отверстие плиты с упором по проекту (в раствор, бетонное кольцо люка или специальную посадочную рамку).

Транспортировка и хранение

• плиты перекрытия хранятся на ровной площадке, обычно в штабелях с деревянными прокладками между рядами;
• при погрузке и выгрузке используется только строповка за монтажные петли;
• не допускается сброс изделий, перетаскивание по грунту или ударами — это может привести к скрытым трещинам и снижению ресурса.
