Подушка фундаментная ФЛ 16.24-2

ФЛ 16.24-2 — сборная железобетонная плита типа ФЛ, которая работает как «подушка» под ленточный фундамент: расширяет подошву, снижает удельное давление на грунт и помогает равномерно передать нагрузку от стен/блоков ФБС на основание. Маркировка и требования к таким плитам задаются стандартами на плиты ленточных фундаментов.

Расшифровка маркировки

• ФЛ — плита ленточного фундамента.

• 16.24 — типоразмер: ширина 1600 мм, длина 2380 мм (в маркировке — в дм).

• -2 — 2-я группа по несущей способности (подбирается расчётом, а не «на глаз»). В ГОСТ приведён пример: для плиты шириной 1600 мм и длиной 2380 мм, 2-й группы, при толщине стены 160 мм ориентир среднего давления на основание указан 0,25 МПа.

Армирование

Для ФЛ 16.24-2 в таблицах ГОСТ приведён расход арматурной стали (без учёта монтажных петель) — 21,13 кг, и отдельно указан расход стали на монтажные петли — 1,80 кг.

Где применяется ФЛ 16.24-2

Подушка подходит для большинства схем сборных ленточных фундаментов, особенно там, где нужно увеличить площадь опирания без монолитной «пятки»:

• фундаменты под наружные и внутренние несущие стены;

• основания под ФБС (типовая схема: ФЛ → ФБС → стены/цоколь);

• ленты под здания и сооружения, где важно снизить давление на грунт и стабилизировать основание.

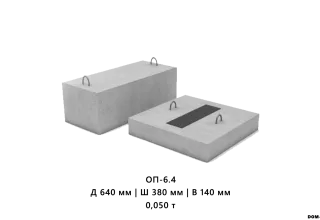

Форма плиты — уплощённый элемент с трапециевидным поперечным сечением, за счёт чего подошва шире зоны опирания стен/блоков.

Полезные советы по выбору

• Не путайте группы “-1…-4”. Одинаковый типоразмер (16.24) может быть в разных группах, и группа выбирается по расчёту (нагрузки + грунты + ширина стены).

• Учитывайте условия эксплуатации. По актуальному ГОСТ плиты делают из тяжёлого бетона, а требования по морозостойкости/водонепроницаемости и др. задаются проектом и рабочими чертежами.

Монтаж

• основание должно быть ровным и уплотнённым (подготовка по проекту);

• плиты укладывают в проектное положение, контролируя оси и отметки;

• после монтажа подушек переходят к ФБС/стене, не допуская «ступенек» по горизонту;

• для подъёма и монтажа стандарт предусматривает специальные захваты, при этом допускается применение плит с монтажными петлями (по рабочим чертежам).
