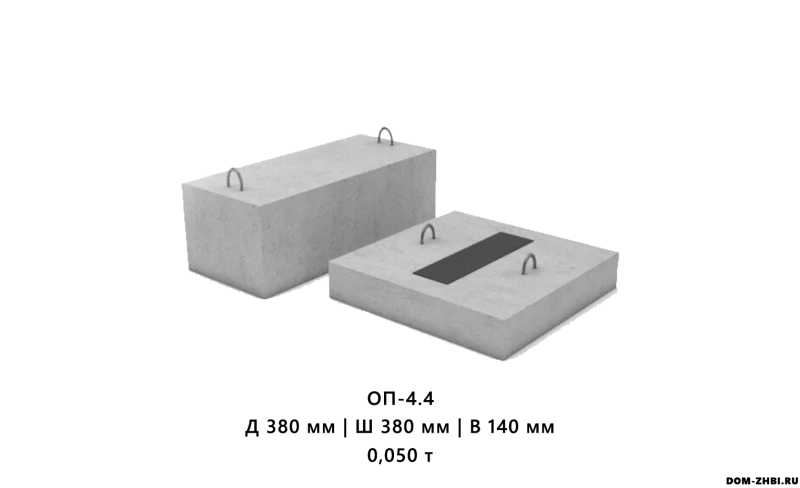

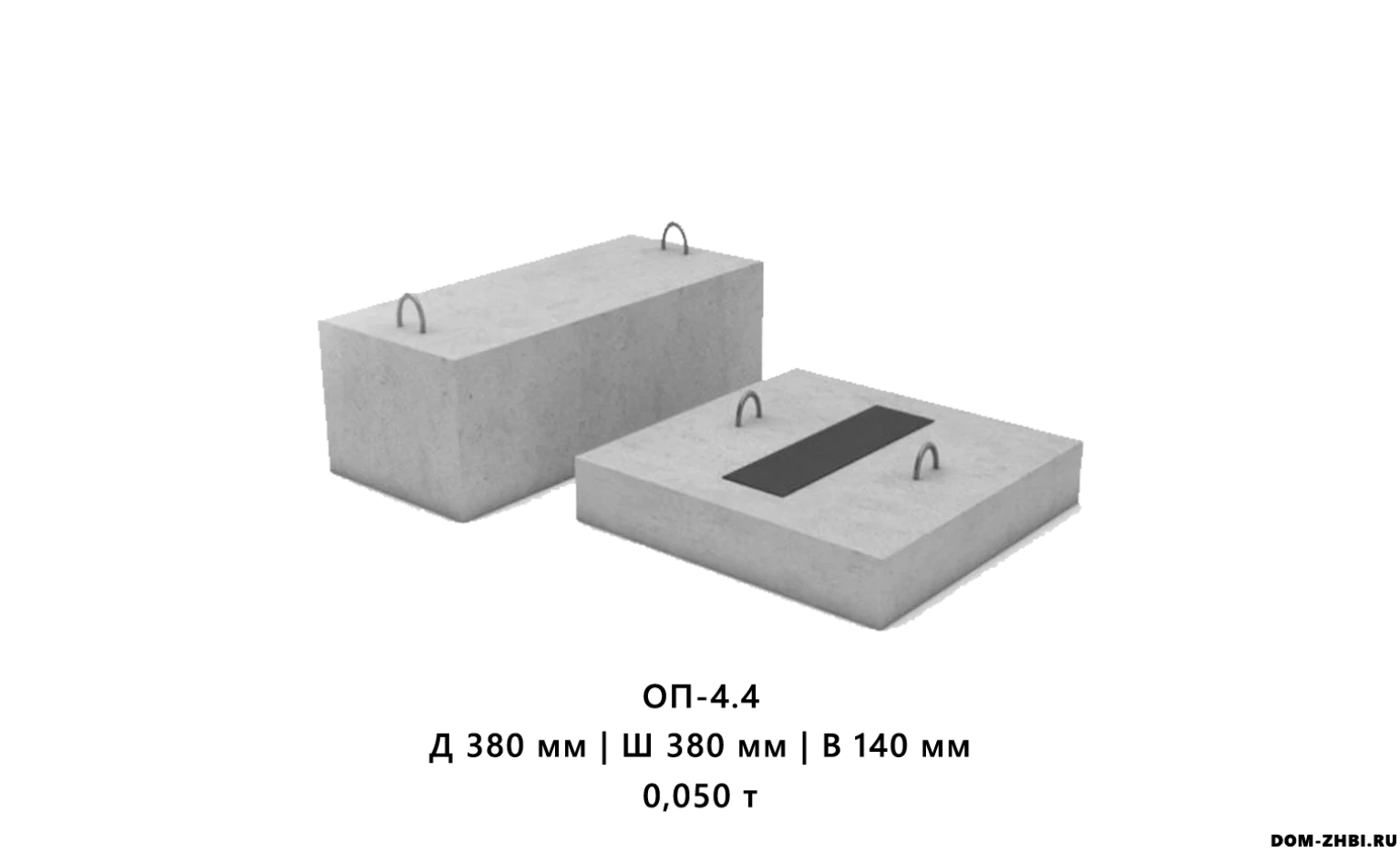

ОП-4.4

ОП-4.4 — унифицированная железобетонная опорная плита для устройства правильного узла опирания. Основная задача изделия — распределить нагрузку от прогона/балки на кладку или другой опорный элемент, снизить местные напряжения и повысить надёжность опорной зоны.

Где применяется

Узлы опирания прогонов и балок

ОП-4.4 используют как опорную площадку под железобетонные прогоны (и аналогичные элементы), чтобы обеспечить:

• достаточную площадь опирания,

• равномерную передачу нагрузки на кладку/опору,

• стабильную посадку прогона без “точечного” давления.

Конструкция и технические особенности

• Армирование (исполнение АIII): опорные плиты армируются сварными сетками из стали класса А-III (в ряде описаний прямо указано по ГОСТ 5781).

• Монтажные петли: обычно применяются петли из арматуры класса А-I (упоминается в описании серии).

• Бетон “т”: в исполнениях с индексом «т» буква означает тяжёлый бетон (это не “тип”, а указание на материал).

• В ряде карточек товара дополнительно ссылаются на ГОСТ 26992-86 и серию 1.225-2 (в зависимости от поставщика/исполнения).

Монтаж и хранение

• Укладывайте плиту на ровное подготовленное основание (обычно через выравнивающий слой раствора/подливки по проекту), чтобы было сплошное опирание без пустот.

• Контролируйте горизонт и положение по оси узла — перекосы дают локальные напряжения и ухудшают работу опирания.

• Строповка — только за монтажные петли, без ударов и “сбрасывания” изделия на ребро.

• При хранении используйте прокладки между рядами, не допускайте опирания “углом об угол”.
