ОП-5.4

ОП-5.4 — железобетонная опорная плита для устройства надёжного узла опирания (чаще всего — под железобетонные прогоны/балки). Её задача — увеличить площадь опирания, равномерно распределить нагрузку на кладку/опорную зону и снизить риск местного смятия материала основания. В типовом исполнении по серии для прогонов встречается марка ОП5.4-АIII.

Где применяется

1. Узлы опирания прогонов и балок
   ОП-5.4 используют в местах, где железобетонный прогон/балка опирается на кирпичную кладку, блоки или другие опорные элементы, чтобы нагрузка передавалась не “точечно”, а через жёсткую распределяющую плиту.

2. Монтаж инженерных решений как распределяющий элемент основания
   В каталогах ЖБИ ОП-5.4 часто проходит как “опорная плита/подушка” для инженерных узлов, где нужна стабильная опорная площадка с монтажными петлями (конкретное назначение уточняется по проекту).

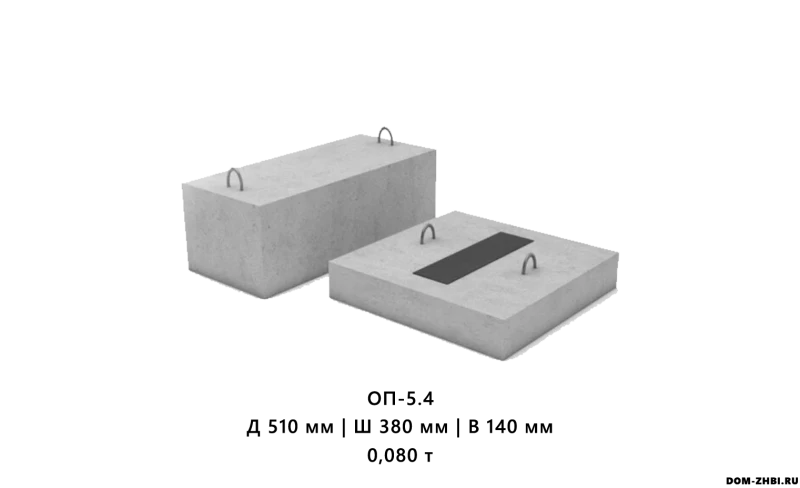

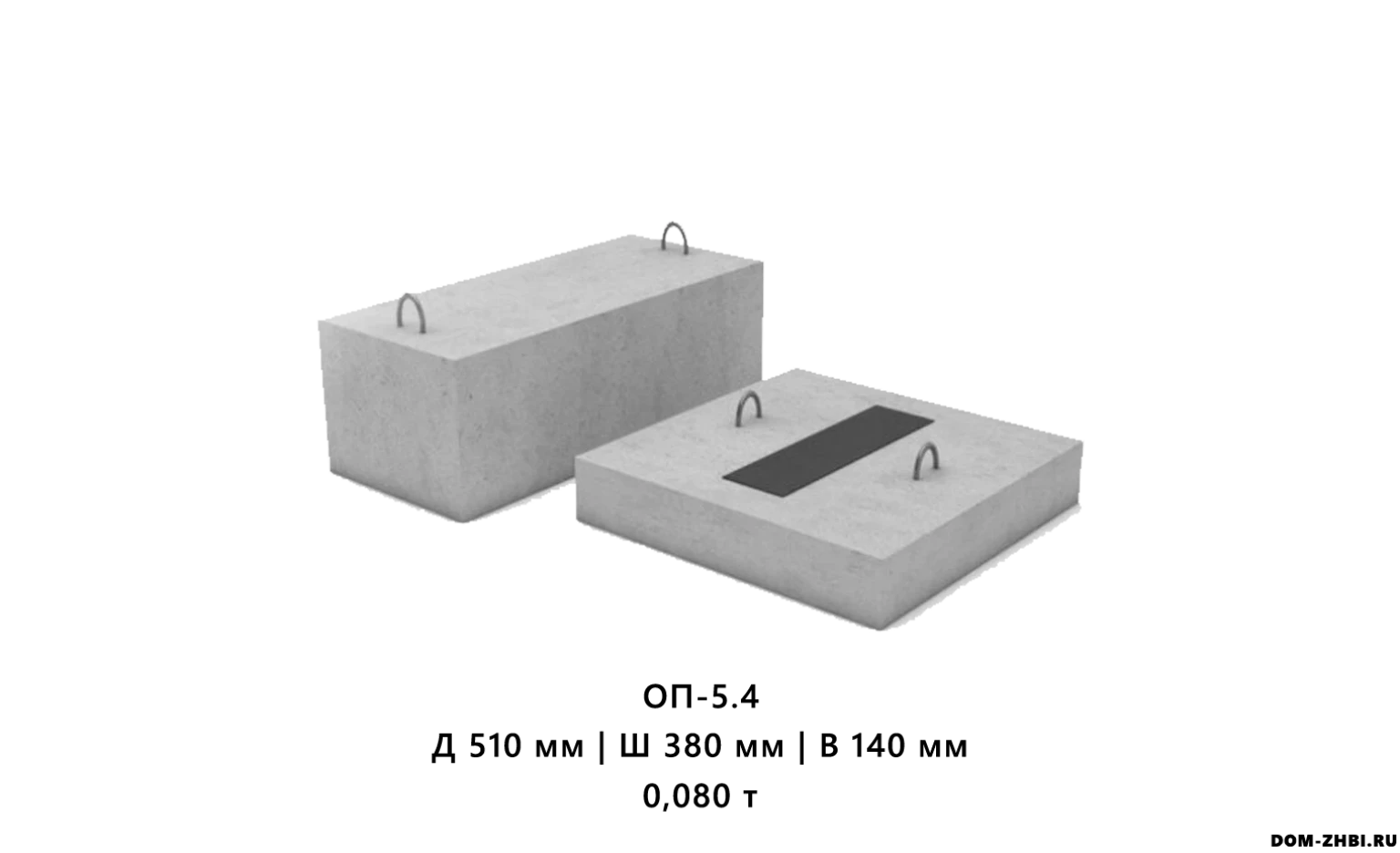

Конструкция и особенности

• Форма: сплошная плита-параллелепипед с рабочей опорной площадью.

• Армирование: в маркировке может встречаться указание класса (например, AIII), а в других исполнениях — AII.

• Монтажные петли: как правило, предусмотрены для строповки и безопасной разгрузки/установки.

Рекомендации по монтажу

• Установка выполняется на ровное подготовленное основание (обычно через выравнивающий слой раствора/подливки по проекту), чтобы было сплошное опирание без пустот.

• Контроль горизонта и положения по оси узла: перекосы ухудшают работу опирания и могут дать локальные напряжения.

• Строповка — только за монтажные петли, без ударов и “сбрасывания” плиты на ребро.
