ОП 6.4

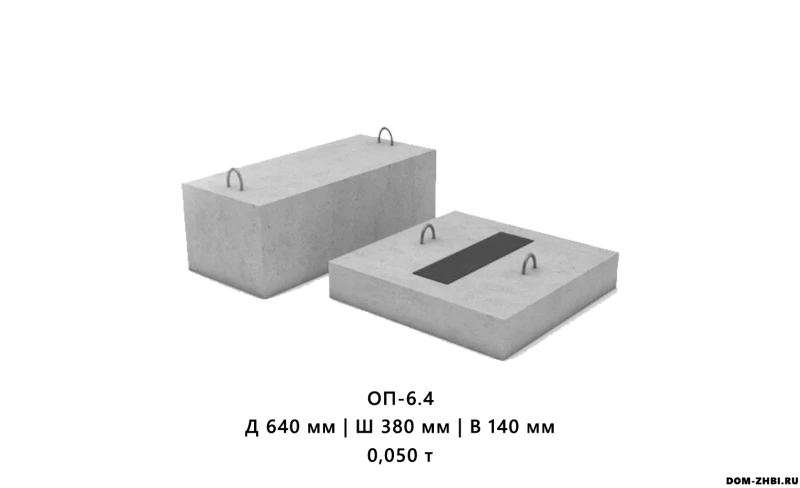

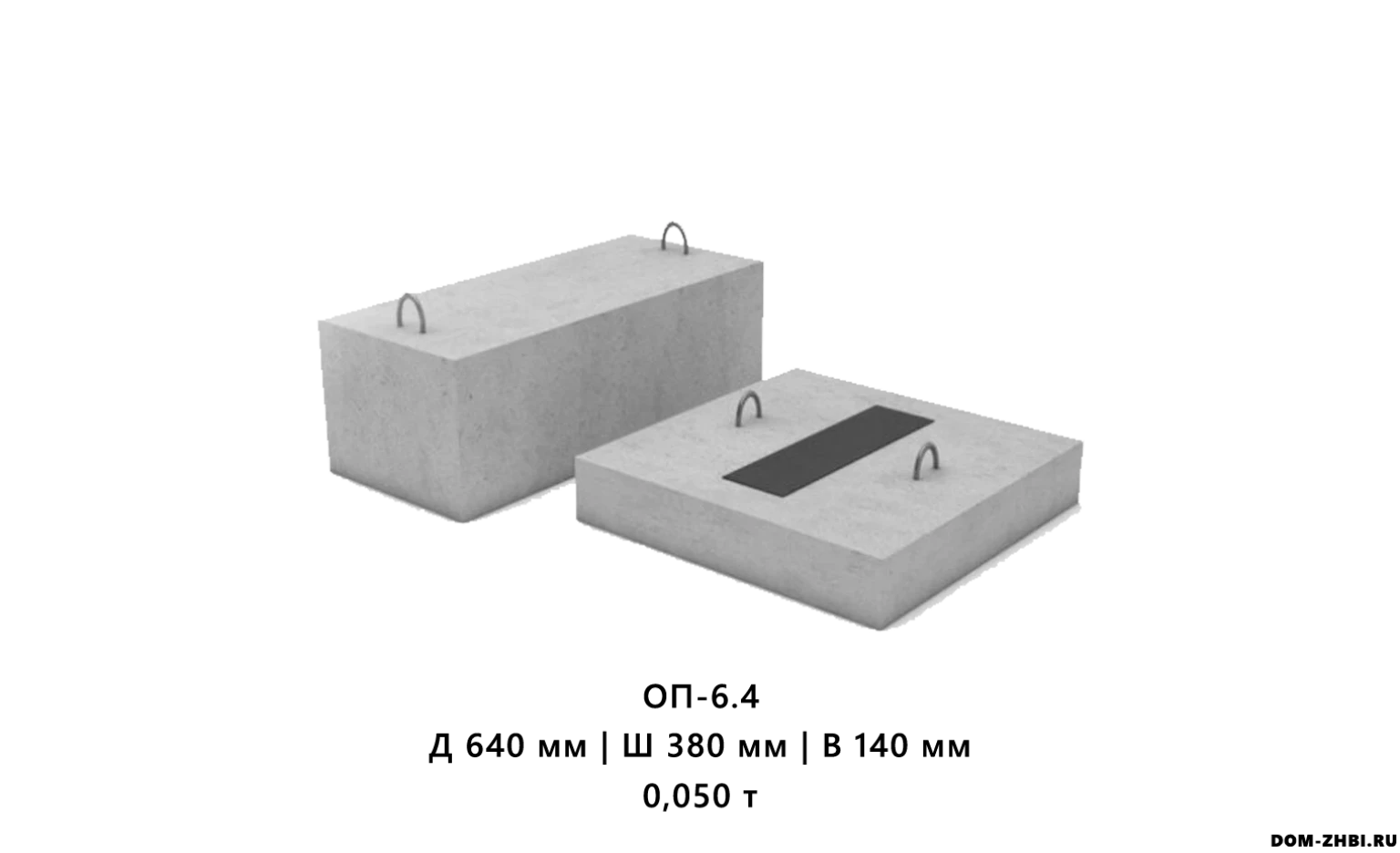

ОП-6.4 — унифицированное железобетонное изделие в виде армированной плиты, которое служит жёстким основанием (опорой) для передачи нагрузок от конструкций на кладку/основание и для равномерного распределения давления. В маркировках серий встречаются варианты исполнения с указанием класса арматуры (например, ОП 6.4-А…) или типа изделия (например, ОП 6.4-Т), а цифры 6.4 отражают габариты в дециметрах (ориентировочно 64×38 см по длине и ширине)

Где применяется

1) В гражданском и промышленном строительстве (узел опирания прогонов)

ОП-6.4 применяется как опорная плита под железобетонные прогоны: плита увеличивает площадь опирания, снижает местные напряжения в кладке/опорной зоне и стабилизирует узел. В серии по прогонам прямо указано назначение опорных плит — для опирания прогонов и применения в зданиях со стенами из кирпича/крупных блоков при неагрессивной среде.

2) В инженерных сооружениях и трассах (как опорная подушка)

В ряде проектов ОП обозначается как опорная подушка под подвижные опоры трубопроводов (в составе решений для каналов/тоннелей и трасс инженерных коммуникаций). Это уже другой контекст применения и другая серия, где прямо расшифровано: ОП — опорная подушка под подвижные опоры трубопроводов.

Конструкция и технические особенности

• Тяжёлый бетон: для опорных плит в серии по прогонам указан бетон класса по прочности В15.

• Армирование: обычно сварные сетки/каркасы; в сериях встречаются указания на арматуру классов по ГОСТ 5781 и др. (конкретика — по исполнению).

• Монтажные петли: изделие предусматривает строповку за петли; в серии также оговорены требования к стали петель и ограничения по применению отдельных марок стали при низких температурах.

Монтаж

• Основание/опорную площадку выровнять, обеспечить сплошное опирание плиты без “качания”.

• Плиту ставить на выравнивающий слой раствора/подливки (по проекту), контролировать горизонт.

• При монтаже использовать строповку за предусмотренные петли и не допускать ударов ребром/углом.

• После установки контролировать, чтобы нагрузка передавалась по всей рабочей площади, а не по точкам.
