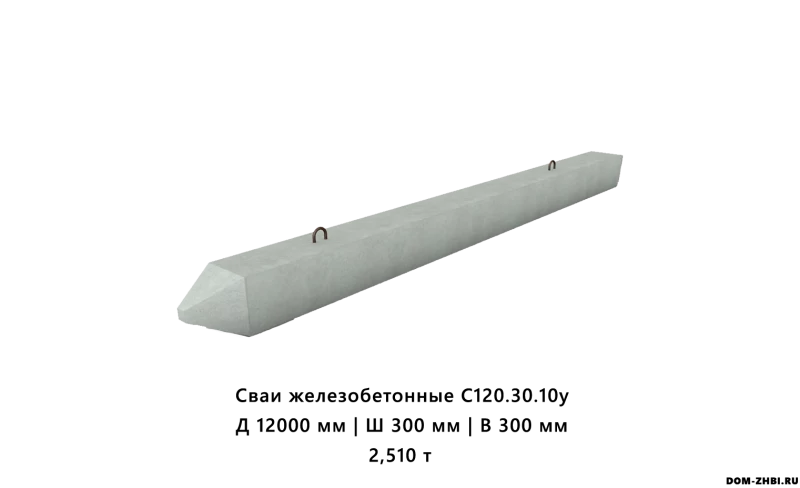

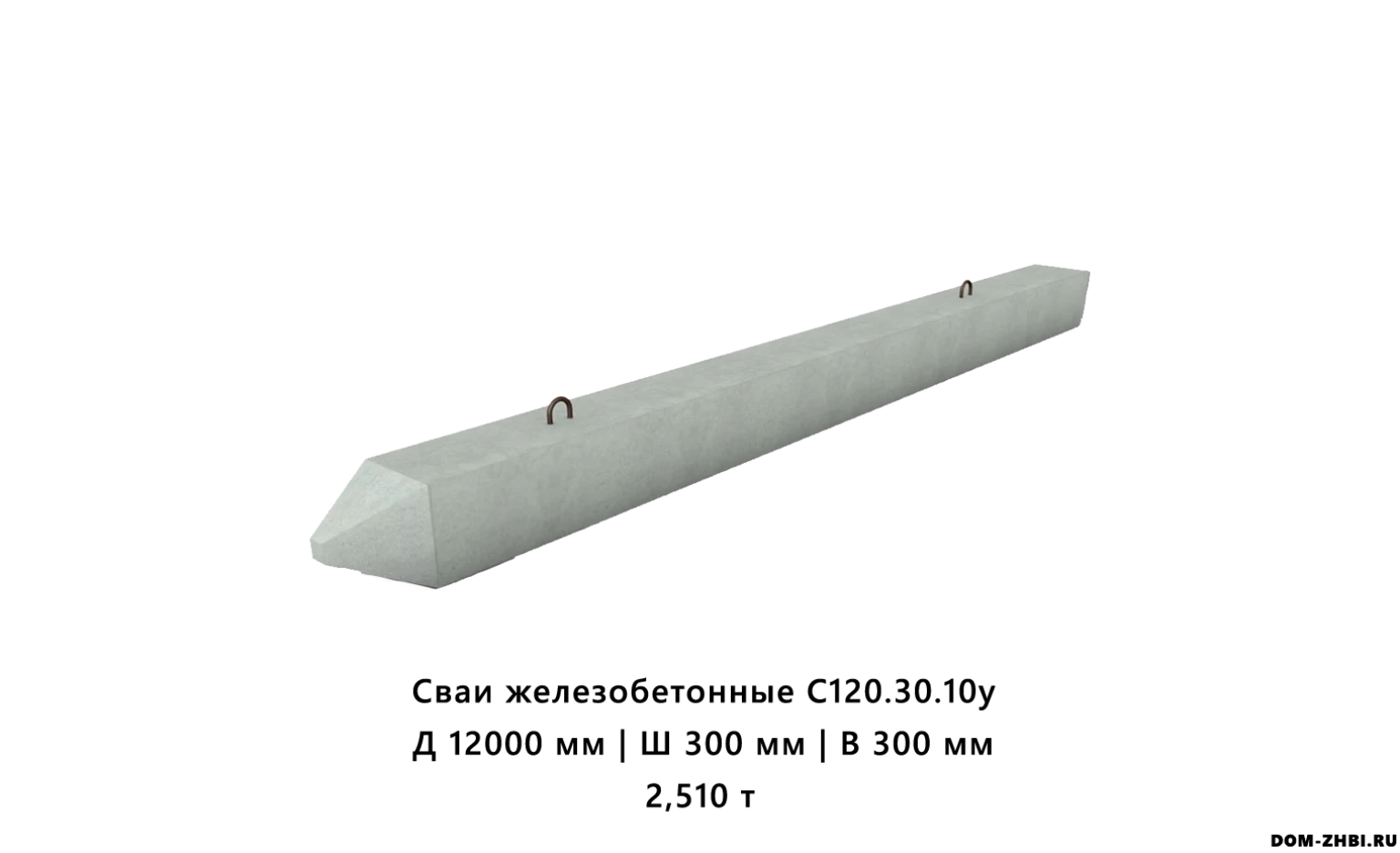

Сваи железобетонные С120.30.10у

Железобетонная свая С120.30.10у (варианты записи: С 120.30-10у, С 120-30-10у) — это забивная общестроительная свая сплошного квадратного сечения 300×300 мм длиной 12 м, предназначенная для устройства фундаментов на сложных и слабых грунтах. Изготавливается по ГОСТ 19804 из тяжёлого бетона класса B25 (М350) с внутренним арматурным каркасом и поперечным армированием ствола.

Марка с индексом «у» относится к усиленным сваям — у таких изделий повышена ударопрочность головы, усилено армирование и, как правило, повышены требования к бетону именно в зоне оголовка.

Расшифровка маркировки С120.30.10у

По ГОСТ 19804 и типовой расшифровке марки:

• С — забивная железобетонная свая сплошного квадратного сечения с поперечным армированием ствола;

• 120 — длина сваи 120 дм, т.е. 12000 мм;

• 30 — сторона поперечного сечения 30 см, т.е. 300×300 мм;

• 10 — условный показатель расчётной несущей способности по серии (значение для расчёта берётся из проектной документации и альбомов серии 1.011.1-10);

• «у» — усиленное исполнение:

  • голова сваи дополнительно армируется сеткой,

  • повышается ударопрочность при забивке,

  • в ряде исполнений применяется более высокая марка бетона именно в зоне оголовка.

Назначение и область применения

Железобетонные сваи С120.30.10у относятся к общестроительным забивным сваям и используются для устройства свайных фундаментов:

• многоэтажных и малоэтажных зданий — жилые, общественные, производственные здания;

• промышленных и складских сооружений, цехов, ангаров;

• объектов с повышенной нагрузкой на фундамент (оборудование, стеллажи, котлы, резервуары и т.п.);

• фундаментов на сложных грунтах: слабые, переувлажнённые, просадочные, насыпные, торфяные, пучинистые и др.;

• подпорных стен, эстакад, опор сооружений, где требуется глубокая передача нагрузки на более прочные слои грунта.

Свая работает как жёсткий стержень, который передаёт нагрузку от ростверка/фундамента на нижележащие плотные слои грунта, минуя слабые верхние слои.

Преимущества С120.30.10у

1. Повышенная надёжность и ударопрочность

• индекс «у» означает усиленную голову: дополнительное армирование и повышенная стойкость к ударам молота при забивке;

• уменьшение риска разрушения оголовка сваи при работе тяжёлыми дизель- или гидромолотами;

• снижение вероятности появления трещин и сколов в зоне оголовка.

2. Высокая несущая способность при длине 12 м

• длина 12 м позволяет «дотянуться» до плотных слоёв грунта на значительной глубине;

• квадратное сечение 300×300 мм и класс бетона B25 обеспечивают высокую несущую способность при работе как по боковой поверхности (трение), так и по остриям в плотном слое.

3. Заводское качество и нормируемая геометрия

• сваи изготавливаются в заводских условиях по ГОСТ 19804, с контролем прочности бетона и качества арматурных каркасов;

• строгие допуски по длине, сечению и прямолинейности облегчают разбивку и монтаж свайных полей.

4. Широкая применимость

• допускается применение в разных климатических зонах, вплоть до условий с многократным замораживанием/оттаиванием и высоким уровнем грунтовых вод (при правильном подборе марки по морозостойкости и водонепроницаемости);

• подходят для массового строительства, когда важна повторяемость решения и скорость устройства фундамента.

Рекомендации по применению

Подготовка и расчёт

• выбор длины сваи (в данном случае 12 м), шага свай и типа ростверка должен быть обоснован геологией и расчётом (инженерно-геологические изыскания + расчёт в соответствии с СП по свайным фундаментам);

• для свай С120.30.10у допускается применение в виде отдельных свай, кустов и свайных полей; расстояние между осями — обычно 3–6 диаметров/сторон сечения, конкретные значения задаёт проект.

Монтаж и погружение

• сваи погружаются в грунт ударным способом (дизель-молоты, гидравлические молоты, копры), допускается применение вибропогружателей и лидерного бурения в особо плотных грунтах;

• контроль глубины и отказа (количества ударов на погонный метр/см погружения) ведётся согласно проекту;

• нельзя допускать косых ударов по оголовку и неправильной установки башмака/набойника — даже усиленная голова сваи имеет предел прочности.

Складирование и транспортировка

• сваи перевозят в горизонтальном положении на специально оборудованном транспорте, с прокладками и надёжной строповкой;

• при хранении в штабелях укладка идёт в несколько рядов с прокладками, выровненными по вертикали, чтобы не вызвать изгиба ствола;

• запрещено сбрасывать сваи с транспорта или перетаскивать волоком — это приводит к скрытым повреждениям бетона и арматуры.
