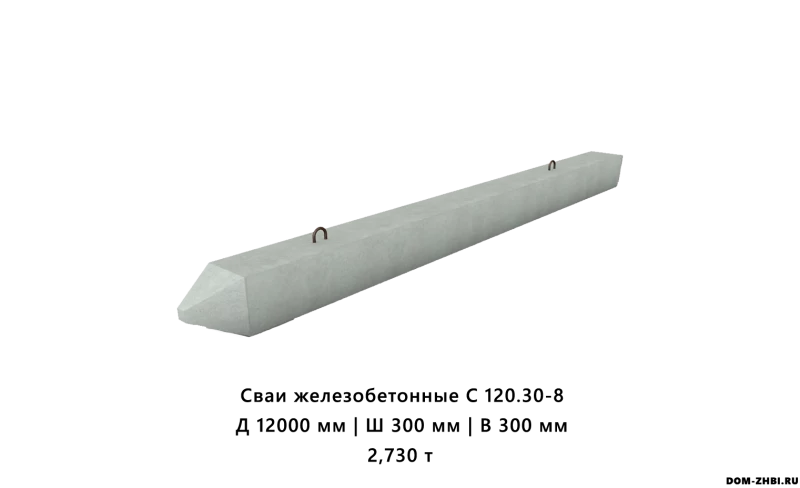

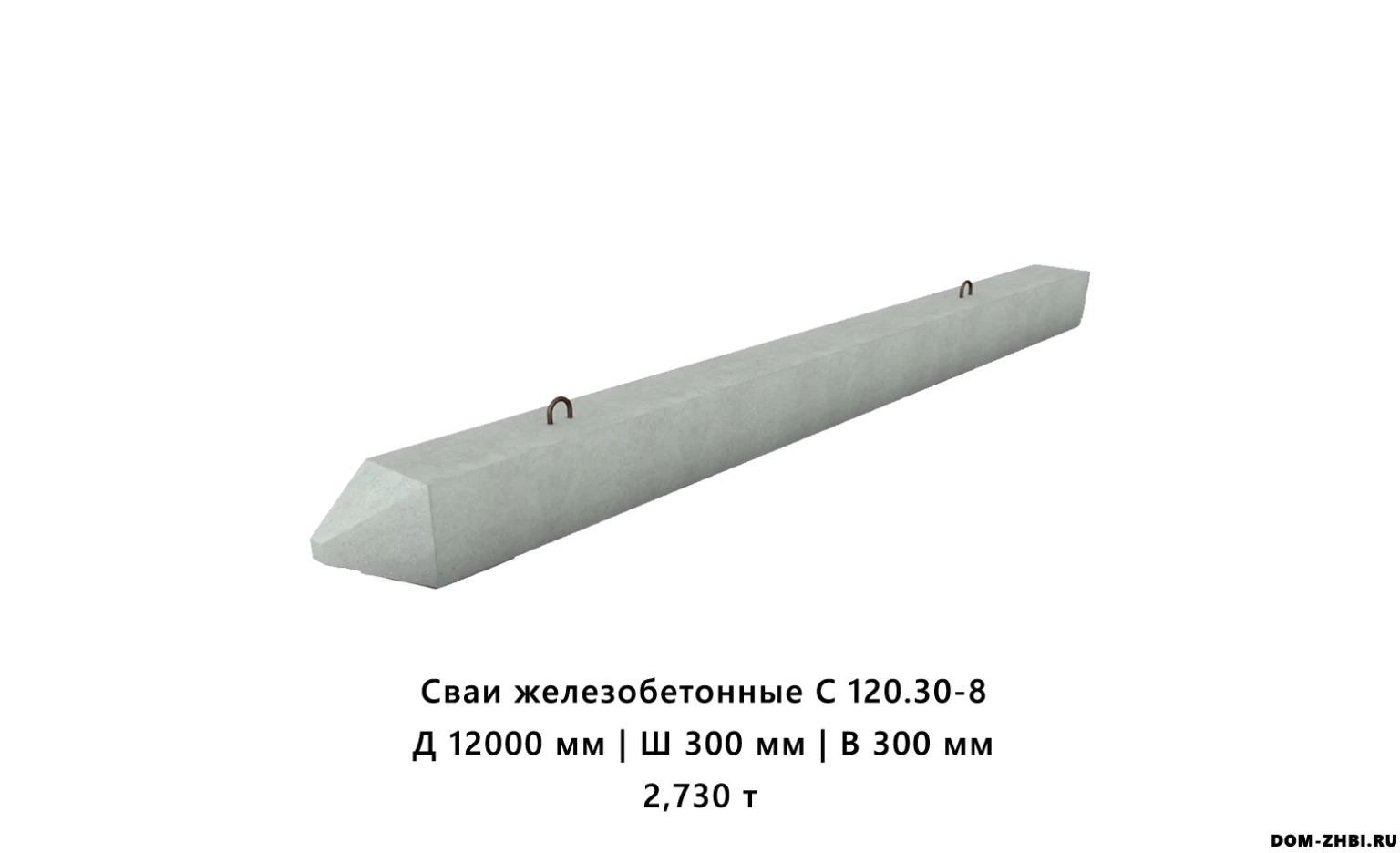

Сваи железобетонные С 120.30-8

Железобетонная свая С 120.30-8 — это забивная общестроительная свая квадратного сплошного сечения 300×300 мм длиной 12 м, предназначенная для устройства свайных фундаментов на сложных, слабых и водонасыщенных грунтах. Производится по ГОСТ 19804 и серии 1.011.1-10, вып. 1 из тяжёлого бетона с ненапрягаемой арматурой.

Расшифровка маркировки С 120.30-8

По ГОСТ 19804 и пояснениям к серии 1.011.1-10:

• С — свая железобетонная сплошного квадратного сечения, забивная;

• 120 — длина 120 дм = 12000 мм (12 м);

• 30 — сторона сечения 30 см = 300×300 мм;

• 8 — индекс ненапрягаемой арматуры / тип армирования (марка арматуры задаётся альбомом серии и проектом).

Назначение и область применения

Сваи С 120.30-8 применяются для устройства свайных фундаментов:

• многоквартирных жилых домов и общественных зданий;

• промышленных и складских сооружений, логистических комплексов, торговых центров;

• объектов с высокими нагрузками на фундамент (стеллажные склады, тяжёлое технологическое оборудование, резервуары);

• зданий и сооружений на проблемных грунтах: торфяных, болотистых, насыпных, просадочных, водонасыщенных, а также в зоне сезонного промерзания и вечной мерзлоты;

• опор сооружений — эстакад, галерей, отдельных колонн (как сваи-колонны).

Свая передаёт нагрузку от ростверка / фундаментной плиты на более прочные слои грунта через трение по боковой поверхности и сопротивление под пятой, что существенно снижает осадки и деформации основания.

Преимущества сваи С 120.30-8

1. Высокая несущая способность и длина 12 м

• 12-метровая длина позволяет «дотянуться» до глубоких несущих слоёв грунта при сложной геологии;

• сечение 300×300 мм и тяжёлый бетон B25+ обеспечивают значительный запас прочности по изгибу и сжатию.

2. Надёжность в тяжёлых грунтово-климатических условиях

• возможность применения на болотистых, торфяных, песчаных, мерзлых грунтах и при высоком уровне грунтовых вод;

• повышенная морозостойкость и водонепроницаемость (по проекту) обеспечивают долговечность фундамента в суровом климате.

3. Заводское качество и унификация

• сваи выпускаются строго по ГОСТ 19804 и серии 1.011.1-10, с контролем прочности бетона и армирования;

• типоразмер С 120.30-8 входит в стандартную линейку свай 300×300 длиной до 12 м, поэтому изделия разных заводов при соблюдении норм, как правило, взаимозаменяемы.

Рекомендации по применению

Проектирование

• выбор свай С 120.30-8, их количества, шага и схемы свайного поля выполняется только по результатам инженерно-геологических изысканий и согласно требованиям СП по свайным фундаментам;

• сваи могут работать одиночно, в кустах и полях свай; шаг по осям и схема размещения определяются расчётом (вертикальные и горизонтальные нагрузки, комбинации нагрузок, характеристики грунтов).

Погружение

• погружение выполняют ударным способом (дизель-, гидромолоты), допускается вибропогружение и лидерное бурение в особо плотных грунтах;

• обязательно контролируют отказ сваи (количество ударов на заданное заглубление) для подтверждения достижения расчётного сопротивления грунта;

• используется исправный наголовник/башмак, исключаются косые удары и перекосы, чтобы не повредить оголовок сваи.

Транспортировка и складирование

• сваи перевозят горизонтально на прокладках, с надёжной увязкой;

• штабеля формируют с одинаковым шагом прокладок по высоте, чтобы исключить изгиб ствола;

• запрещено сбрасывать сваи, волочить по грунту или наносить удары по боковой поверхности — это приводит к скрытым дефектам бетона и арматуры.
