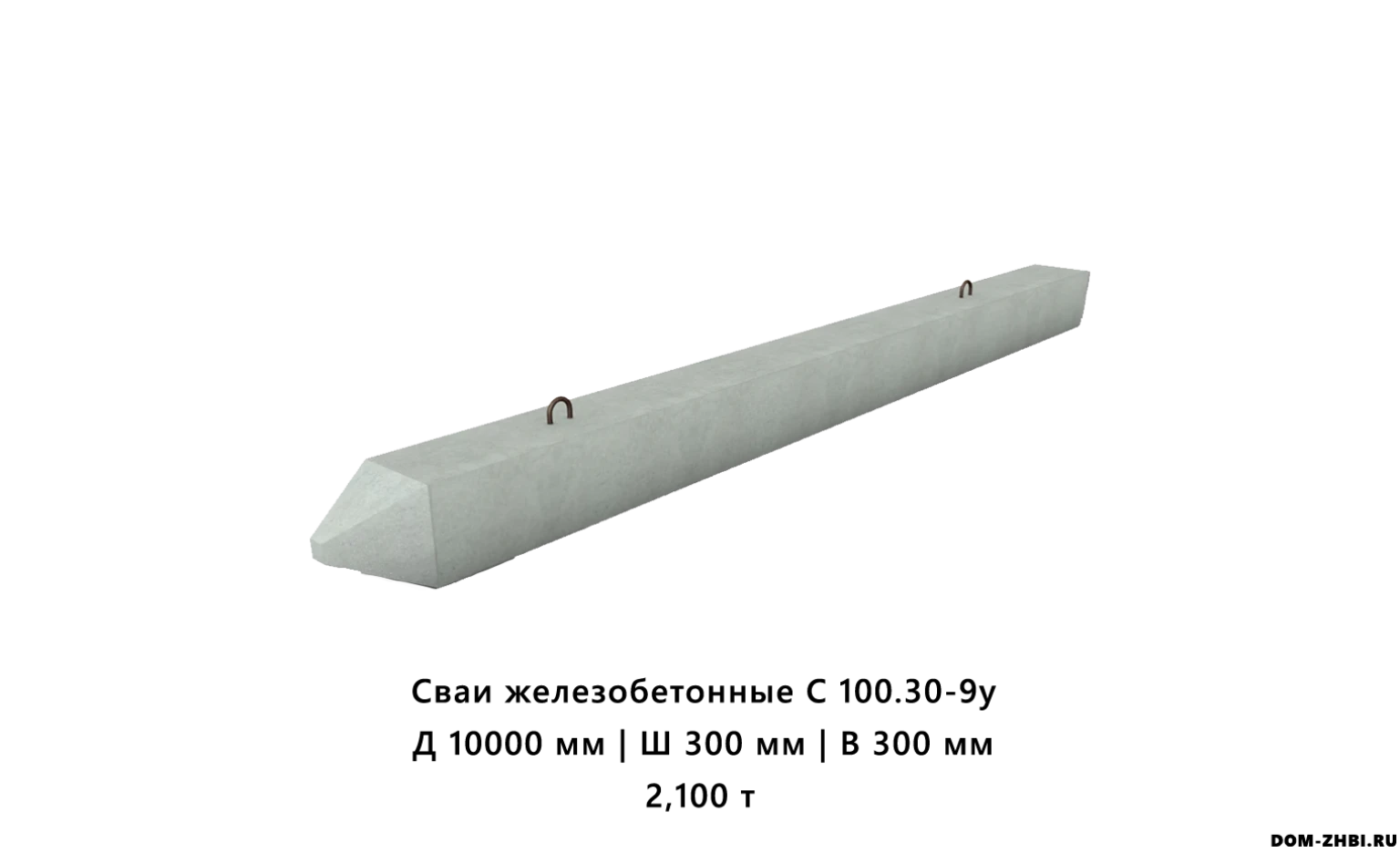

Сваи железобетонные С 100.30-9у

Железобетонная свая С 100.30-9у — это забивная усиленная общестроительная свая сплошного квадратного сечения 300×300 мм длиной 10 м. Изготавливается из тяжёлого бетона класса, как правило, B25 (М350) с ненапрягаемой арматурой по серии 1.011.1-10 и требованиям ГОСТ 19804. Индекс «у» обозначает усиленное (ударопрочное) исполнение, рассчитанное на повышенные ударные нагрузки при забивке.

Расшифровка маркировки С 100.30-9у

По ГОСТ и серии 1.011.1-10:

• С — свая железобетонная сплошного квадратного сечения, забивная;

• 100 — длина сваи 100 дм = 10000 мм (10 м);

• 30 — размер поперечного сечения 30 см = 300×300 мм;

• 9 — индекс типа армирования / расчётной несущей способности по серии (схема армирования жёстче, чем у «6» и «8»);

• «у» — усиленная / ударопрочная свая: усиленная голова, повышенная стойкость к ударам молота и повышенная требовательность к бетону и армированию в зоне оголовка.

Назначение и область применения

Свая С 100.30-9у относится к усиленным общестроительным забивным сваям и применяется для устройства свайных фундаментов:

• жилых и общественных зданий (многоэтажные дома, административные и общественные здания);

• промышленных и складских корпусов, логистических центров, терминалов, ангаров;

• объектов с высокими эксплуатационными нагрузками: зоны тяжёлого оборудования, стеллажные склады, технологические площадки, резервуары;

• сооружений на сложных и слабых грунтах — торфяных, болотистых, насыпных, просадочных, водонасыщенных, пучинистых;

• опор эстакад, подпорных стен, мостовых и инженерных сооружений, где требуется глубокая передача нагрузок.

Усиленное исполнение «у» особенно актуально там, где применяются мощные дизель- или гидромолотки и высокие требования к сохранности голов сваи при забивке.

Преимущества сваи С 100.30-9у

1. Увеличенная ударопрочность и надёжность

• индекс «у» означает усиленную/ударопрочную конструкцию: усиленная армировка головы сваи и повышенная стойкость к многократным ударам молота;

• снижается риск сколов, трещин и разрушения оголовка при забивке, особенно при работе тяжёлым оборудованием.

2. Высокая несущая способность при длине 10 м

• длина 10 м позволяет «достать» до несущих слоёв грунта в большинстве типичных геологических условий;

• сечение 300×300 мм, тяжёлый бетон B25 и усиленная арматура (индекс «9») обеспечивают высокую несущую способность и жёсткость ствола сваи.

3. Работа в сложных грунтово-климатических условиях

• допускается применение на болотистых, торфяных, водонасыщенных, просадочных и пучинистых грунтах при правильном подборе F и W;

• конструкция рассчитана на эксплуатацию в условиях многократного замораживания/оттаивания и длительного контакта с грунтовыми водами.

4. Заводское качество и унификация

• сваи С 100.30-9у выпускаются по серии 1.011.1-10 и ГОСТ 19804, с контролем прочности бетона, качества арматурных каркасов и геометрии;

• типоразмер входит в стандартный ряд свай 300×300 длиной 10 м, поэтому при соблюдении норм изделия разных заводов, как правило, взаимозаменяемы по размерам и базовым характеристикам.

Рекомендации по применению и монтажу

Проектирование

• выбор свай С 100.30-9у, их количества, шага, схемы свайного поля и расчётной несущей способности выполняется только по результатам инженерно-геологических изысканий и действующим СП по свайным основаниям;

• допускается использование свай одиночно, в кустах и в составе свайных полей; шаг по осям, глубина погружения и схема объединения в ростверк задаются проектом.

Погружение

• сваи погружаются ударным способом (дизельные или гидромолоты), при необходимости — с применением лидерного бурения или вибропогружения в плотных грунтах;

• несущая способность контролируется по отказу сваи (количество ударов на определённое заглубление);

• даже при усиленном исполнении важно использовать исправный наголовник/башмак, строго соблюдать вертикальность и избегать косых ударов по оголовку.

Транспортировка и складирование

• сваи перевозятся горизонтально, на прокладках, с надёжной стяжкой по всей длине, чтобы исключить смещение и ударные нагрузки;

• при складировании формируют штабеля с одинаковым шагом прокладок по высоте — это предотвращает изгиб ствола и появление скрытых трещин;

• не допускается сбрасывать сваи с транспорта, волочить по грунту и наносить удары по боковой поверхности.
