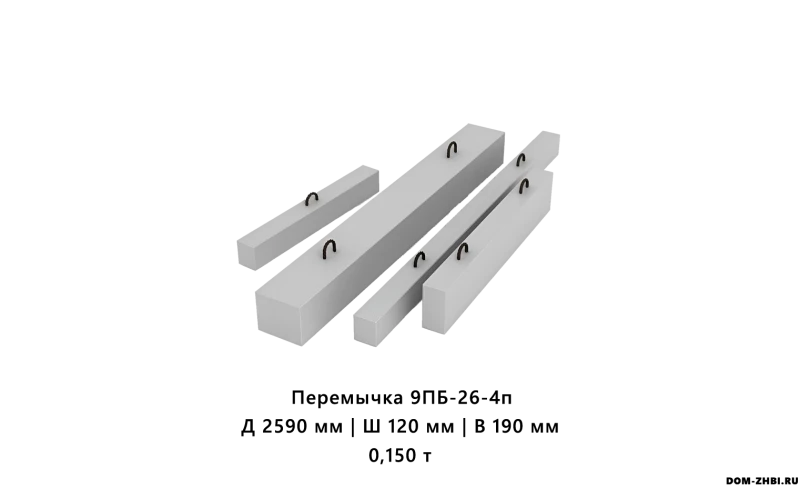

Перемычка 9ПБ 26-4п

9ПБ-26-4п — это брусковая железобетонная перемычка (тип ПБ), предназначенная для перекрытия оконных и дверных проёмов в стенах: она работает как короткая балка, принимает нагрузку от кладки/конструкций выше проёма и передаёт её на опорные участки стены. Назначение перемычек и допустимые области применения закреплены в ГОСТ 948-2016.

Расшифровка маркировки 9ПБ-26-4п

• 9 — номер типоразмера (группа сечения) в номенклатуре перемычек.

• ПБ — перемычка брусковая (по ГОСТ: ширина таких перемычек до 250 мм включительно).

• 26 — длина в дециметрах (условно); фактическая длина данной позиции — 2590 мм.

• 4 — группа по расчётной линейной нагрузке; для 9ПБ-26-4 по таблице ГОСТ указано 3,92 кН/м (≈ 400 кгс/м).

• п — исполнение с монтажными петлями (удобная строповка и монтаж краном/манипулятором). Это подтверждается как в товарных каталогах, так и в требованиях ГОСТ к подъёму отдельных перемычек захватом за монтажные петли.

Где применяется

Перемычка 9ПБ-26-4п применяется для устройства проёмов в:

• кирпичных стенах зданий различного назначения — базовая область применения по ГОСТ;

• стенах из искусственных и природных камней (блоки, камень и т.п.) — допускается применение, но узел опирания и подбор марки должны соответствовать расчёту/проекту.

• малоэтажном и коммерческом строительстве, когда важны скорость монтажа и повторяемая геометрия узла.

Конструктивные особенности и плюсы

• Брусковая форма 120×190 удобна для стен и перегородок, где не требуется “широкая” плитная перемычка.

• Заводское армирование даёт предсказуемую несущую способность без монолитных работ на месте.

• Монтажные петли ускоряют погрузку/разгрузку и установку (особенно при работе манипулятором).

Рекомендации по монтажу

• Укладывать перемычку на ровную растворную постель без “точечного” опирания.

• При подъёме одиночной перемычки допускается захват за монтажные петли (или за строповочные отверстия, если они предусмотрены).

• Хранить и перевозить перемычки рекомендуется в рабочем положении, с прокладками; высота штабеля — не более 2 м, прокладки ставят вертикально одна над другой на расстоянии 200–250 мм от торцов.
