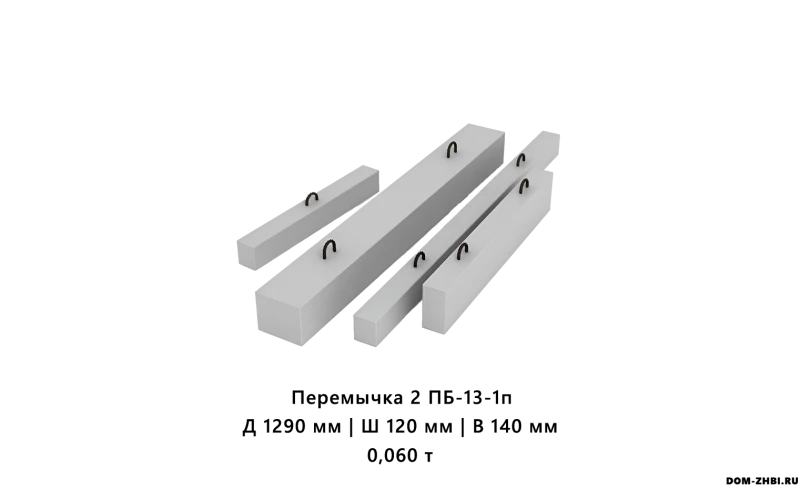

Перемычка 2ПБ 13-1п

2ПБ-13-1п — это железобетонная брусковая перемычка (тип ПБ) шириной до 250 мм, предназначенная для перекрытия оконных и дверных проёмов в кирпичных стенах. ГОСТ также допускает применение таких перемычек в стенах из искусственных и природных камней при соблюдении проектных требований.

Монтаж и эксплуатация

• 2 — типоразмер (группа сечения по номенклатуре);

• ПБ — перемычка брусковая;

• 13 — размерная группа по длине (для этой марки фактическая длина 1290 мм);

• 1 — группа по расчётной нагрузке (для «-1» в таблице ГОСТ указана 0,98 кН/м (100 кгс/м); в строках 2ПБ 13-1/2ПБ 13-1-п в таблице приведены геометрия и материалоёмкость этой же группы).

• п — наличие монтажных (строповочных) петель для удобного подъёма и установки.

Где применяется

Перемычка 2ПБ-13-1п ставится над проёмами в кладке, когда нужна компактная и лёгкая перемычка под нагрузку от вышележащих рядов кирпича (и иных нагрузок по расчёту), например:

• оконные и дверные проёмы во внутренних перегородках из кирпича;

• небольшие проёмы в участках кладки с умеренной нагрузкой;

• узлы, где важна быстрая сборка без монолитной заливки.

Монтаж

• Укладывайте перемычку на ровную растворную постель, без пустот в опорной зоне.

• В типовых предложениях по этой позиции часто указывают минимальную глубину опирания 100 мм (ориентир для узла; точное значение — по проекту/рабочим чертежам).

• ГОСТ допускает для ПБ технологический уклон граней: нижняя грань может быть меньше верхней (по длине до 20 мм, по ширине до 8 мм) — это нормально и учитывается при выверке.
