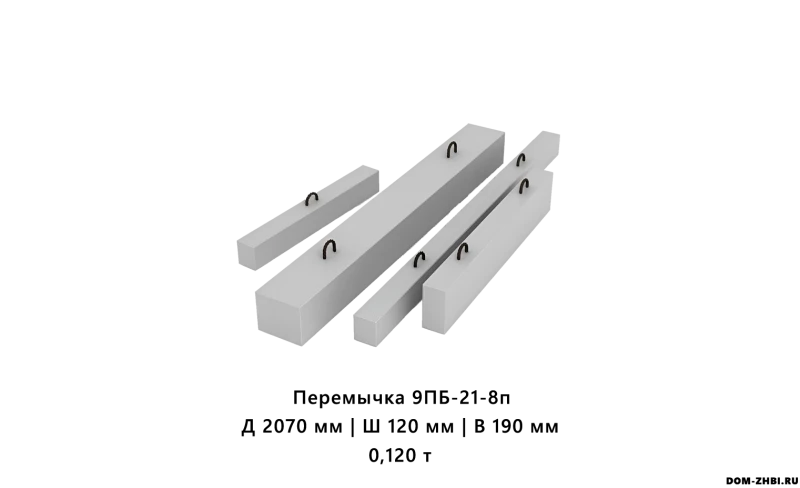

Перемычка 9ПБ 21-8п

9ПБ-21-8п — это брусковая железобетонная перемычка (прямоугольного сечения), предназначенная для перекрытия оконных и дверных проёмов в стенах из кирпича и других каменных материалов. Она воспринимает нагрузку от вышележащей кладки (и дополнительных нагрузок — по расчёту) и передаёт её на опорные участки стены. Нормативные требования к таким изделиям устанавливает ГОСТ 948-2016.

Расшифровка маркировки 9ПБ-21-8п

• 9 — номер типового поперечного сечения (типоразмер по таблицам серии/ГОСТ)

• ПБ — перемычка брусковая

• 21 — длина в дециметрах (условно ≈ 2,1 м), при этом фактическая длина по серии часто 2070 мм

• 8 — расчётная нагрузка (класс по нагрузке, кН/м)

• п — наличие монтажных (строповочных) петель

Конструкция и особенности

• Брусковая форма удобна для работы в кладке: перемычку легко “вписать” в ряд и выдержать геометрию откосов.

• Армирование обеспечивает несущую способность и трещиностойкость при изгибе.

• Индекс «п» ускоряет монтаж: перемычку можно безопасно стропить за петли краном/манипулятором.

Где применяется

Перемычка 9ПБ-21-8п применяется:

• в кирпичных стенах при устройстве оконных и дверных проёмов;

• в стенах из искусственного и природного камня (в пределах допуска по применению и при корректном расчёте узла);

• в малоэтажном и гражданском строительстве, где используются типовые ЖБ перемычки по ГОСТ/серии.

Рекомендации по монтажу

Опирание на кладку

В общем случае для несущих стен глубину опирания принимают не менее 150 мм, а для перемычек длиной порядка 2000–2500 мм часто рекомендуют увеличивать опирание (ориентируйтесь на проект и расчёт опорной зоны).

Посадка на раствор

Укладывайте на ровную растворную постель, контролируйте горизонтальность и отметки — перекосы дают локальные напряжения и трещины в кладке.

Ориентация

Перемычка должна работать как балка: недопустимо “переворачивать как удобно”, если в серии/паспорте указано рабочее положение (у ряда изделий есть обозначения верха/низа).

Монтаж петлями

Погрузку/разгрузку выполняют с применением грузозахватов; одиночные перемычки допускается поднимать за монтажные петли.

Хранение и перевозка

По ГОСТ для перемычек:

• штабель по высоте — не более 2 м;

• подкладки/прокладки — не менее 25 мм, располагать по вертикали одна над другой на расстоянии 200–250 мм от торцов.
