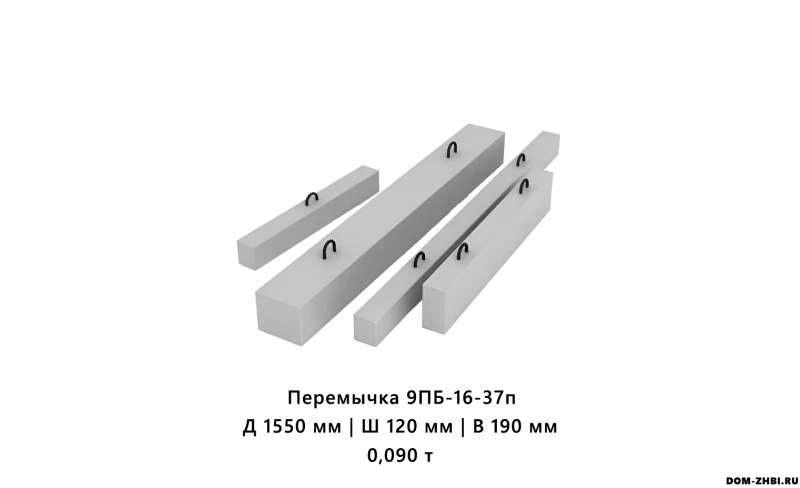

Перемычка 9ПБ 16-37п

9ПБ-16-37п — это ЖБИ-перемычка брускового типа (ПБ), которая перекрывает оконные и дверные проёмы в кладке и работает как балка: принимает нагрузку от вышележащих рядов стены и передаёт её на опорные участки. Требования к перемычкам и принцип маркировки задаёт ГОСТ 948-2016.

Расшифровка маркировки 9ПБ-16-37п

Марка читается по ГОСТ (буквенно-цифровые группы):

• 9 — номер типоразмера поперечного сечения (по таблицам/типовой документации).

• ПБ — перемычка брусковая.

• 16 — длина в дециметрах (условно ~1,6 м); фактическая длина по распространённой серии обычно 1550 мм.

• 37 — расчётная нагрузка, кН/м, округлённая до целого (это “усиленная” группа по нагрузке).

• п — наличие монтажных петель.

Конструкция и материалы

• Перемычки по ГОСТ изготавливают из тяжёлого бетона (плотность ориентировочно 2200–2500 кг/м³), с армированием; фактическая несущая способность зависит от класса бетона и арматуры и определяется расчётом по действующим нормам.

• Индекс «п» удобен на стройке: отдельные изделия допускается поднимать/перемещать за монтажные петли (при соблюдении правил строповки).

Где применяется

9ПБ-16-37п используют:

• над оконными и дверными проёмами в кирпичных и каменных стенах;

• в узлах, где требуется повышенная несущая способность при сравнительно небольшой длине проёма (ориентир — нагрузочная группа “37”).

Монтаж

• Опирание на кладку обычно принимают не менее 150 мм, а для более длинных перемычек производители рекомендуют увеличивать опирание (например, до 200 мм для 2,0–2,5 м). Конкретное значение — по проекту и расчёту опорной зоны.

• Укладывайте перемычку на ровную растворную постель, контролируя горизонт — так меньше риск трещин в кладке и проблем с отделкой откосов.

• Если работаете по силикатным блокам/крупным камням: СП по производству работ указывает выполнять опирание через слой цементного раствора ограниченной толщины.

Хранение и перевозка

По ГОСТ 948-2016:

• хранить/перевозить рассортированными по маркам, уложенными в рабочем положении;

• допускается штабелирование без контейнеров; высота штабеля — не более 2 м;

• подкладки/прокладки ≥ 25 мм, располагать по вертикали одна над другой на расстоянии 200–250 мм от торцов;

• одиночные изделия допускается поднимать за монтажные петли (или строповочные отверстия — если предусмотрены).
