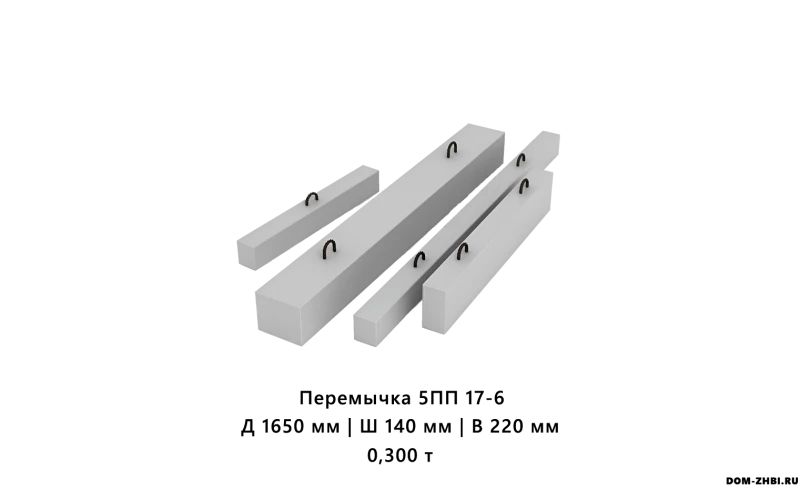

Перемычка 5ПП 17-6

5ПП 17-6 — это железобетонная перемычка типа ПП (плитная): конструктивный элемент-балка, который перекрывает оконный или дверной проём и воспринимает нагрузку от вышерасположенной конструкции/кладки. Стандарт распространяется на перемычки из тяжёлого бетона для кирпичных стен и допускает применение в стенах из искусственных и природных камней.

Расшифровка маркировки «5ПП 17-6»

Марка читается так:

• ПП — перемычка плитная, то есть ширина более 250 мм (в отличие от ПБ — до 250 мм).

• 17 — номинальная длина в дм (округлённо); фактическая длина по таблице — 1680 мм.

• 6 — класс по расчётной равномерно распределённой нагрузке (в кН/м, округление). Для этой марки в ГОСТ указано 5,88 кН/м (600 кгс/м).

Где применяется

Перемычка 5ПП 17-6 применяется для перекрытия проёмов в кладке, когда нужен широкий опорный элемент по толщине стены:

• оконные и дверные проёмы в кирпичных стенах;

• стены из искусственного/природного камня — при соответствующем узле и расчёте;

• участки, где удобнее поставить одну широкую плитную перемычку, чем собирать толщину стены набором нескольких узких элементов.

Конструктивные особенности

• ПП = широкая перемычка. Ширина 510 мм позволяет закрывать толстую стену “одним изделием”, уменьшая количество швов и упрощая монтаж.

• Для перемычек типов ПБ и ПП ГОСТ допускает технологический уклон боковых/торцевых граней: нижняя грань может быть меньше верхней (по длине до 20 мм, по ширине до 8 мм). Это нормально и связано с технологией изготовления.

Условия эксплуатации и долговечность

• Морозостойкость бетона назначают по расчётной зимней температуре района строительства и классу ответственности здания (в приложении А приведены минимальные значения от F50 до F200).

• Для изделий, работающих в агрессивной среде, в документе о качестве дополнительно указывают водонепроницаемость и водопоглощение (если это задано в заказе).

Транспортирование и хранение

Перемычки по ГОСТ 948-2016:

• перевозят и хранят рассортированными по маркам, уложенными в рабочем положении; допускаются штабели без контейнеров;

• высота штабеля — не более 2 м;

• подкладки/прокладки ≥ 25 мм, располагают по вертикали одна над другой, на расстоянии 200–250 мм от торца;

• погрузку/разгрузку выполняют краном: пакетами со спецзахватами, одиночные — за монтажные петли или строповочные отверстия.
