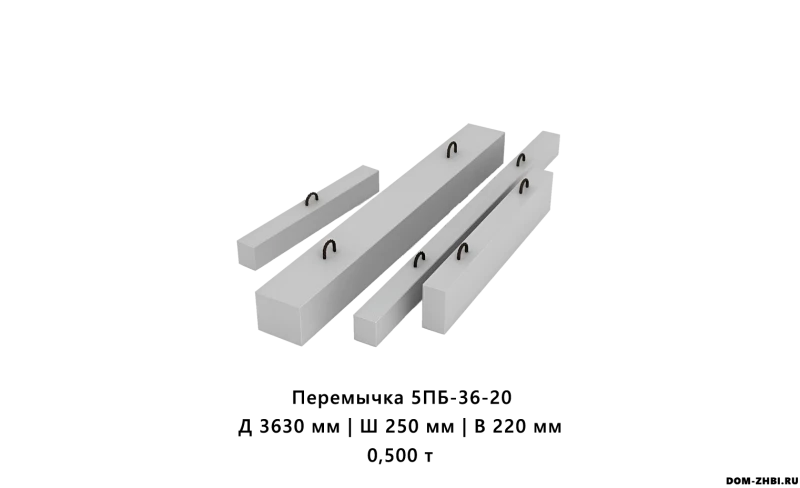

Перемычка 5ПБ-36-20

5ПБ 36-20 — сборная железобетонная перемычка прямоугольного сечения, которая перекрывает дверные и оконные проёмы и воспринимает нагрузку от кладки/конструкций над проёмом. По ГОСТ такие перемычки изготавливают из тяжёлого бетона и применяют в кирпичных стенах (также допускается использование в стенах из искусственного и природного камня).

Расшифровка маркировки

• 5 — типоразмер (группа сечения);

• ПБ — перемычка брусковая (тип ПБ по ГОСТ: ширина до 250 мм включительно);

• 36 — длина в дм (≈ 3,6 м);

• 20 — расчетная нагрузка (линейная) с учетом собственного веса в кН/м (в обозначении серий/каталогов часто так и расшифровывается).

Где применяется

• Оконные и дверные проёмы в кирпичных стенах частных домов, хозпостроек, малоэтажных зданий.

• Проёмы в стенах из искусственного/природного камня (когда проект допускает применение ГОСТ-типов).

• Узлы, где нужна предсказуемая несущая способность и быстрый монтаж по типовым решениям.

Монтаж

• Перемычку ставят в рабочем положении на слой раствора; под опорными участками элементов, передающих местные нагрузки на кладку, требуется раствор не ниже М50, толщиной не более 15 мм, и установка “насухо” не допускается.

• Из-за массы около 500 кг заранее продумайте грузоподъёмную технику/строповку и безопасное перемещение на объекте.

• После монтажа обычно выдерживают технологическую паузу, чтобы раствор в опорной зоне набрал прочность, и только потом продолжают нагружать узел (кладка выше, опирание плит и т. п.) — по ППР/проекту.

Хранение и приемка

• По ГОСТ перемычки транспортируют и хранят рассортированными по маркам, уложенными в рабочем положении; допускаются штабеля без контейнеров.

• В бетоне поставляемых перемычек трещины не допускаются, кроме поверхностных технологических (например, усадочных) шириной до 0,1 мм.

Полезное дополнение

Железобетонная перемычка — это потенциальный “мостик холода”. В типовых решениях часто предусматривают утепление/термовставки в зоне перемычек (особенно в наружных стенах), чтобы не получить промерзание и конденсат.
