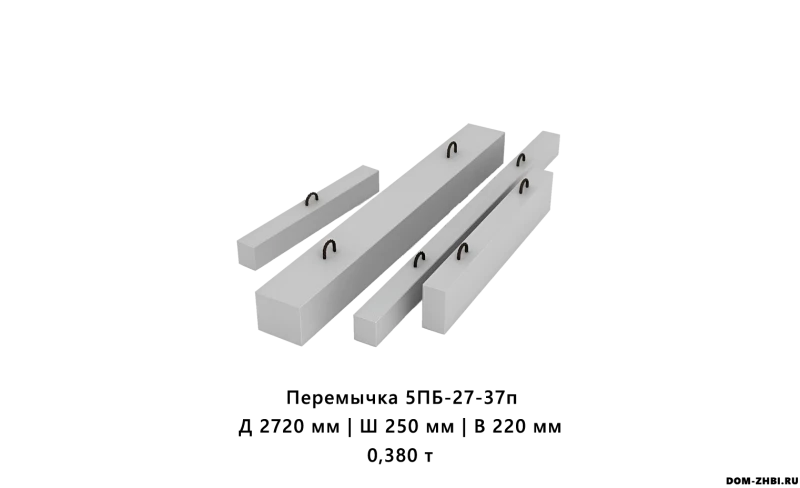

Перемычка 5ПБ-27-37п

5ПБ-27-37п — это сборная железобетонная перемычка брускового типа (ПБ) для перекрытия оконных и дверных проёмов в кирпичных и каменных стенах. Работает как балка: принимает нагрузку от вышерасположенной кладки и передаёт её на опорные участки стены. Индекс “37” указывает на высокую нагрузочную группу, поэтому такая перемычка применяется в более нагруженных узлах (по проекту).

Расшифровка маркировки «5ПБ-27-37п»

• 5 — типоразмер (группа сечения по номенклатуре серии/каталога).

• ПБ — перемычка брусковая.

• 27 — номинальная длина (примерно 2,7 м; фактическая длина зависит от серии изготовления).

• 37 — класс по расчётной равномерно распределённой нагрузке (в маркировке — округлённое значение; ориентир порядка 37 кН/м).

• п — наличие монтажных петель для удобной строповки и монтажа.

Где применяется

Перемычка 5ПБ-27-37п используется:

• над проёмами в несущих и самонесущих стенах из кирпича/камня;

• в местах, где над проёмом высокая нагрузка: большая высота кладки, усиленные зоны, возможные дополнительные нагрузки от конструкций (только по расчёту);

• при строительстве и реконструкции, когда важны скорость монтажа и предсказуемая несущая способность заводского изделия.

Конструктивные особенности

• Тяжёлый бетон + армирование обеспечивают прочность и трещиностойкость.

• Монтажные петли ускоряют погрузку/разгрузку и установку краном/манипулятором.

• Для серии 5ПБ в типовых решениях часто встречается “крупное” сечение (по каталогам), но точные Д×Ш×В, масса, класс бетона и арматура зависят от серии изготовления и подтверждаются паспортом партии.

Монтаж

• Укладка — на ровную растворную постель, строго по уровню.

• Не допускайте подрезки/штробления изделия — можно повредить защитный слой и арматуру.

• Монтаж выполняют с соблюдением техники безопасности: из-за массы требуется кран/манипулятор и правильная строповка за петли.

• Нагрузку вышерасположенной кладкой/элементами дают после набора прочности раствора в зоне опирания (по ППР/проекту).

Хранение и перевозка

Храните на подкладках с прокладками между рядами, без ударов по торцам и рёбрам. Особое внимание — опорным зонам: сколы на опирании ухудшают посадку перемычки и передачу нагрузки.
