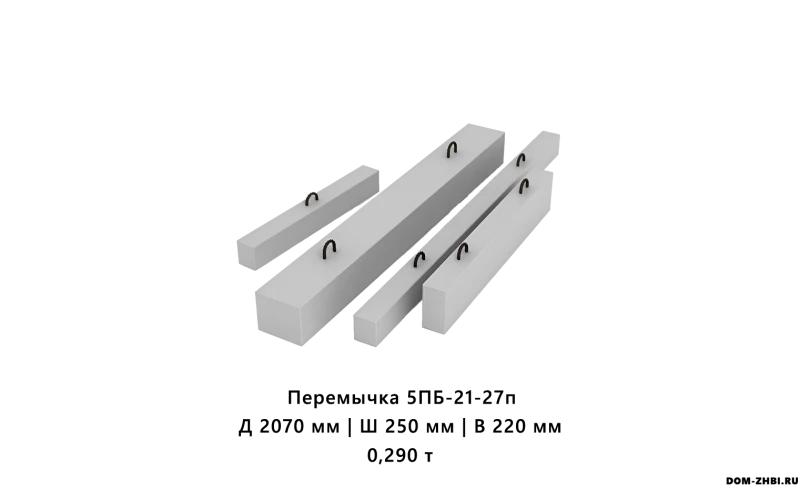

Перемычка 5ПБ 21-27п

5ПБ-21-27п — это сборная ЖБ перемычка брускового типа (ПБ), предназначенная для перекрытия оконных и дверных проёмов в кирпичных и каменных стенах. Работает как балка: принимает нагрузку от вышерасположенной кладки/конструкций (в пределах расчёта) и передаёт её на простенки. Индекс «п» означает наличие монтажных петель, что упрощает отгрузку и монтаж.

Расшифровка маркировки «5ПБ-21-27п»

• 5 — типоразмер (группа сечения по номенклатуре серии/каталога).

• ПБ — перемычка брусковая.

• 21 — номинальная длина (примерно 2,1 м, фактическая длина зависит от серии изготовления).

• 27 — класс по расчётной равномерно распределённой нагрузке (округлённое значение; ориентир порядка 27 кН/м).

• п — исполнение с монтажными петлями.

Где применяется

Перемычка 5ПБ-21-27п используется:

• над дверными и оконными проёмами в несущих и самонесущих кирпичных/каменных стенах;

• в узлах, где требуется повышенная несущая способность при пролёте около 2,1 м;

• на объектах, где важны быстрый монтаж и заводская геометрия проёма.

Конструкция и особенности

• Изготавливается из тяжёлого бетона с армированием, рассчитанным на изгиб.

• Петли ускоряют погрузку/разгрузку и монтаж краном/манипулятором.

• Для линейки 5ПБ в типовых сериях часто применяется “крупное” сечение, но точные Д×Ш×В, масса, бетон, арматура всегда подтверждаются паспортом партии.

Монтаж

• Укладка — на ровную растворную постель, строго по уровню.

• Запрещена подрезка/штробление перемычки “по месту” — можно повредить защитный слой и арматуру.

• Подъём/установка — за монтажные петли с правильной строповкой и соблюдением техники безопасности.

• Нагрузку кладкой выше давайте после набора прочности раствора в опорных зонах (по ППР/проекту).

Хранение и перевозка

Храните на подкладках с прокладками между рядами, не допускайте ударов по торцам и сколов в зоне опирания — целостность опорных участков критична для правильной передачи нагрузки.
