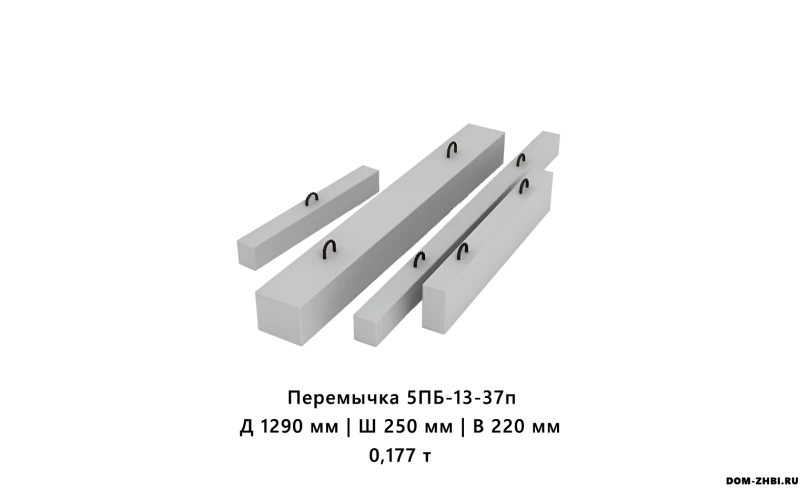

Перемычка 5ПБ-13-37п

Перемычка 5ПБ-13-37п — это железобетонная брусковая перемычка (ПБ), которая перекрывает оконные и дверные проёмы в кирпичных и каменных стенах и работает как балка: принимает нагрузку от вышерасположенной кладки/участков стены и передаёт её на простенки.

Расшифровка маркировки 5ПБ-13-37п

• 5 — типоразмер (группа сечения по серии/номенклатуре).

• ПБ — перемычка брусковая (компактный формат).

• 13 — номинальная длина в дм (ориентировочно ~1,3 м, фактическая — по паспорту/серии).

• 37 — класс по расчётной равномерно распределённой нагрузке (высокая нагрузочная группа; число в маркировке — округление).

• п — наличие монтажных петель (удобно для строповки и монтажа).

Где применяется

Перемычку 5ПБ-13-37п обычно выбирают для:

• проёмов в несущих и самонесущих стенах из кирпича/камня;

• узлов, где над проёмом ожидается повышенная нагрузка (большая высота кладки, тяжёлые участки стены, усиленные зоны — по расчёту);

• объектов, где важны быстрый монтаж и ровная геометрия проёма без монолитной опалубки.

Особенности конструкции

• Тяжёлый бетон + армирование обеспечивают прочность и трещиностойкость при работе на изгиб.

• Монтажные петли ускоряют разгрузку и установку краном/манипулятором.

• Точные Д×Ш×В, масса, класс бетона, F/W зависят от серии изготовления и фиксируются в паспорте изделия.

Монтаж

• Укладка — на ровную растворную постель, строго по уровню.

• Обеспечьте достаточное опирание на кладку по рабочим чертежам/расчёту.

• Не допускайте подрезки/штробления перемычки “по месту” — можно повредить защитный слой и арматуру.

• Подъём/перемещение — за петли с правильной строповкой.

Хранение и перевозка

Храните перемычки на подкладках с прокладками между рядами, без ударов по торцам и рёбрам. Особенно важно сохранить целостность опорных зон — сколы в местах опирания ухудшают посадку в кладке и передачу нагрузки.
