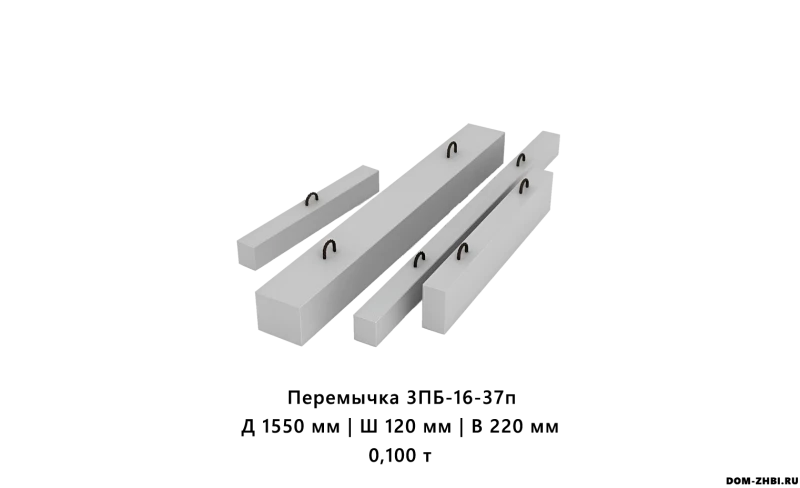

Перемычка 3ПБ-16-37п

3ПБ-16-37п — это брусковая железобетонная перемычка (ПБ), предназначенная для перекрытия дверных и оконных проёмов в стенах из кирпича (а также допускается применение в стенах из искусственных/природных камней). Изделие воспринимает нагрузку от вышележащей кладки и, при расчётной схеме, часть нагрузок от конструкций над проёмом.

Расшифровка маркировки 3ПБ-16-37п

Марка читается по правилам ГОСТ:

• 3 — номер (типоразмер) поперечного сечения;

• ПБ — перемычка брусковая (ширина до 250 мм включительно);

• 16 — длина в дециметрах, округлённая до целого (на практике ~1550 мм для этой позиции);

• 37 — значение расчётной нагрузки на перемычку, кН/м (округлённо);

• п — наличие монтажных (строповочных) петель.

Где применяется

Перемычка 3ПБ-16-37п подходит для типовых задач в каменных/кирпичных стенах:

• перекрытие оконных и дверных проёмов в наружных и внутренних стенах;

• проёмы в перегородках из кирпича/блоков при соблюдении расчётных условий;

• участки кладки, где нужна аккуратная геометрия проёма и быстрый монтаж без монолитных работ.

Конструкция и материалы

• Изготавливается из тяжёлого бетона; для типовых серий часто применяется класс не ниже В15 (≈М200) (конкретно уточняется паспортом).

• Внутри — армокаркас, обеспечивающий работу на изгиб и трещиностойкость.

Монтаж

• Опирание на стену: для этой позиции в типовых таблицах встречается минимальная глубина опирания 170 мм (уточняйте по проекту/серии).

• Укладывайте на постель из раствора с выравниванием по уровню.

• Строповка — за монтажные петли, без рывков; не допускайте ударов и “скручивания” при подъёме.

• После установки обеспечьте перевязку кладки над перемычкой и нормальное заполнение швов.

Условия эксплуатации и ограничения

Для агрессивных сред (химически активные среды, соли и т. п.) и для зданий с сейсмичностью 7 баллов и выше действуют дополнительные требования к материалам/защитным слоям — такие случаи нужно закладывать проектом.
