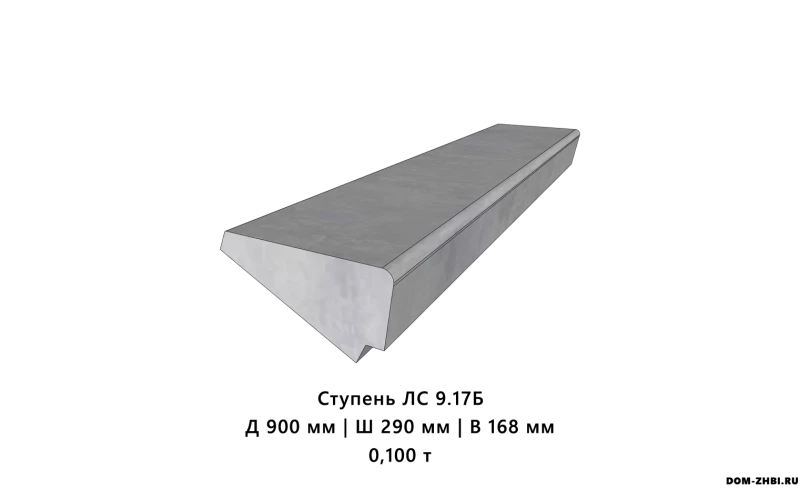

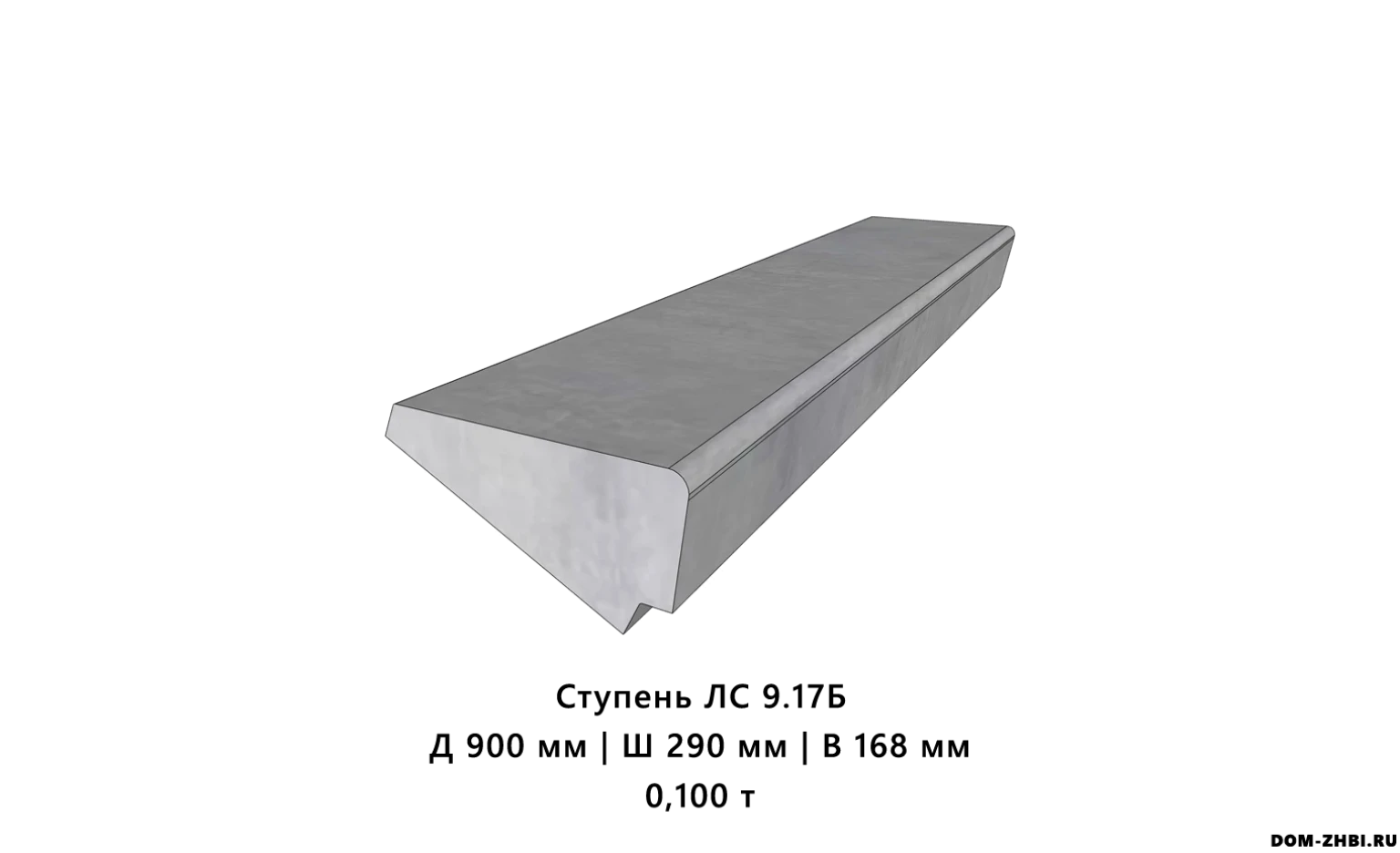

Ступень ЛС 9.17Б

Железобетонная ступень ЛС 9.17Б — это основная лестничная ступень типа ЛС длиной 900 мм, предназначенная для устройства маршевых лестниц в жилых, общественных и производственных зданиях. Изготавливается по ГОСТ 8717-2016 / 8717.0-84 «Ступени бетонные и железобетонные».

Расшифровка маркировки ЛС 9.17-Б

По требованиям ГОСТ:

• ЛС — лестничная ступень, основная, для лестниц по сплошному основанию (бетонные лестницы, монолитные марши и др.);
• 9 — длина ступени 9 дм = 900 мм;
• 17 — высота ступени ≈ 170 мм, округлённая в дециметрах (фактическая высота для данной марки — 168 мм по таблицам размеров);
• Б — ступень изготовлена из тяжёлого бетона (для основных ступеней типа ЛС буква «Б» в маркировке прямо указывает вид бетона).

Таким образом, ЛС 9.17Б — это основная бетонная ступень 900×290×168 мм из тяжёлого бетона, предназначенная для маршевых лестниц с уклоном 1:1,5 (подвальные, чердачные, служебные и др.).

Назначение и область применения

Ступень ЛС 9.17Б относится к основным лестничным ступеням и используется:

• при устройстве лестниц по сплошному основанию (железобетонные марши, монолитные лестницы);
• в наборных лестницах на металлических косоурах (швеллер, двутавр), как отдельный элемент;
• для подвальных, чердачных, служебных и эвакуационных лестниц с уклоном 1:1,5;
• в жилых, общественных и производственных зданиях, на технических этажах, в выделенных лестничных клетках;
• во входных группах и наружных лестницах (при соблюдении требований по морозостойкости, противоскольжению и гидроизоляции).

Размер 900×290×168 мм даёт компактную, но удобную по шагу лестницу, которая занимает меньше места по горизонтали, чем марши с высотой ступени 145 мм, и поэтому часто применяется в стеснённых условиях (подвалы, техпомещения).

Конструктивные особенности

Согласно ГОСТ 8717 и рабочим сериям:

• ступень ЛС 9.17Б выполняется из тяжёлого бетона с нормированной прочностью, морозостойкостью и водонепроницаемостью;
• внутри располагается арматурный каркас, обеспечивающий несущую способность и трещиностойкость;
• в конструкции предусмотрены закладные детали или гнёзда для крепления ограждений (перил) — по проекту и серии;
• верхняя поверхность рассчитана под последующую отделку (шлифование, укладку плитки, накладные проступи, противоскользящие накладки);
• торцы и нижняя грань ступени имеют форму, соответствующую рабочим чертежам серии (обеспечивается правильное опирание на косоуры или монолитное основание).

Преимущества ступени ЛС 9.17Б

1. Соответствие ГОСТ и типовым сериям

Производство по ГОСТ 8717-2016 / 8717.0-84 и типовым сериям обеспечивает:

• унифицированные размеры и посадочные размеры;
• возможность сочетать ступени разных заводов в одной лестнице;
• предсказуемую несущую способность и ресурс.

2. Высокая прочность и долговечность

• тяжёлый бетон класса В15–В25 и арматура выдерживают эксплуатационные нагрузки до 6 кПа;
• при правильном монтаже и защите от коррозии срок службы ступеней сопоставим со сроком службы железобетонных конструкций здания.

3. Удобство эксплуатации

• высота 168 мм и ширина проступи 290 мм обеспечивают комфортный шаг при уклоне 1:1,5 (служебные и подвальные лестницы);
• компактность по длине позволяет использовать ЛС 9.17Б в стеснённых проёмах и небольших лестничных клетках.

4. Универсальность монтажа

• ступень может опираться на монолитную плиту марша (лестницы по сплошному основанию) или на стальные косоуры (швеллер, двутавр) — в составе наборной лестницы;
• предусмотрена возможность крепления ограждений через закладные детали или гнёзда.

Советы по применению и монтажу

1. Проектирование лестницы

• шаг ступени (2h + b ≈ 600–640 мм) для ЛС 9.17Б хорошо вписывается в служебные и подвальные лестницы;
• при проектировании важно обеспечить соответствие уклона, ширины марша и высоты этажей требованиям СП и ТКП (по национальным нормам).

2. Опирание ступеней

• при монтаже на металлические косоуры опорные площадки выполняют ровными, с достаточной шириной для передачи нагрузки;
• ступени ЛС 9.17Б укладывают на раствор или тонкий выравнивающий слой, обеспечивая полный контакт по опорной зоне;
• при устройстве лестниц по сплошному основанию ступени укладываются на выровненную железобетонную плиту марша или монолитный косоур.

3. Крепление ограждений

• если в ступени предусмотрены закладные детали, стойки ограждений приваривают к ним, после чего узлы дополнительно защищают от коррозии и при необходимости подливают бетоном;
• при использовании гнёзд — стойки устанавливают в гнёзда с последующей заливкой цементным раствором.

4. Подготовка к отделке

• перед укладкой плитки или другого покрытия верхнюю поверхность ступени очищают от цементного молочка, пыли и слабых слоёв — механической шлифовкой или фрезерованием;
• применяют клеевые составы и гидроизоляцию, рекомендованные производителем для бетонных оснований.

Транспортировка и хранение

• ступени ЛС 9.17Б перевозят в горизонтальном положении, штабелями с деревянными прокладками между рядами;
• погрузка и разгрузка выполняется грузоподъёмной техникой, с использованием стропов и траверс, исключающих удары и падение;
• хранить изделия следует на ровной твёрдой площадке, не допуская контакта с грунтовой влагой и перекосов в штабеле.
