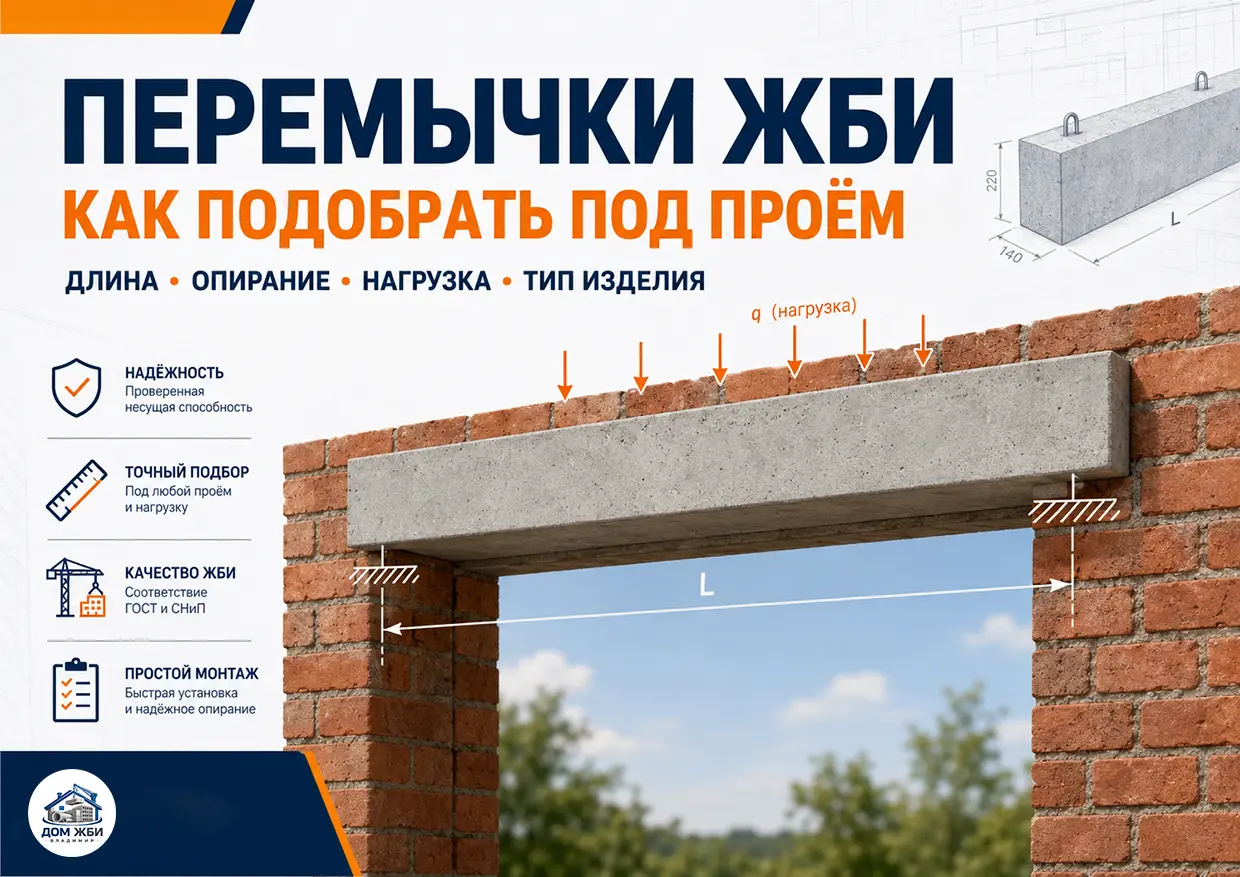

Железобетонная перемычка кажется простым изделием: положил над проёмом — и можно продолжать кладку. На практике важно не ошибиться с длиной, типом, нагрузкой и опиранием. В статье разберём, как читать маркировку, чем отличаются брусковые и плитные перемычки, какие данные нужны для подбора и почему несущие проёмы лучше проверять по проекту.
Перемычка ЖБИ — это заводской железобетонный элемент, который перекрывает оконный или дверной проём в стене и передаёт нагрузку от вышележащей кладки и конструкций на опорные участки стены. По ГОСТ 948-2016 железобетонная перемычка определяется именно как балка над оконным или дверным проёмом, воспринимающая нагрузку от вышерасположенной конструкции.
Главная ошибка при подборе — смотреть только на ширину проёма. На самом деле нужно учитывать не только «чистый» размер окна или двери, но и толщину стены, глубину опирания, тип кладки, наличие плит перекрытия, армопояса, вышележащих этажей и фактическую нагрузку на перемычку.
Где применяются железобетонные перемычки
ЖБ перемычки используют:
- над оконными проёмами;
- над дверными проёмами;
- в наружных и внутренних кирпичных стенах;
- в каменных стенах из искусственных и природных камней при корректном проектном решении;
- при строительстве домов, гаражей, производственных и хозяйственных зданий;
- при реконструкции, когда нужно заменить или усилить узел над проёмом.
ГОСТ 948-2016 распространяется на перемычки из тяжёлого бетона для проёмов в кирпичных стенах и допускает их применение в стенах из искусственных и природных камней. Для агрессивных сред и сейсмических районов дополнительные требования задаются проектной документацией.
Какие бывают перемычки ЖБИ

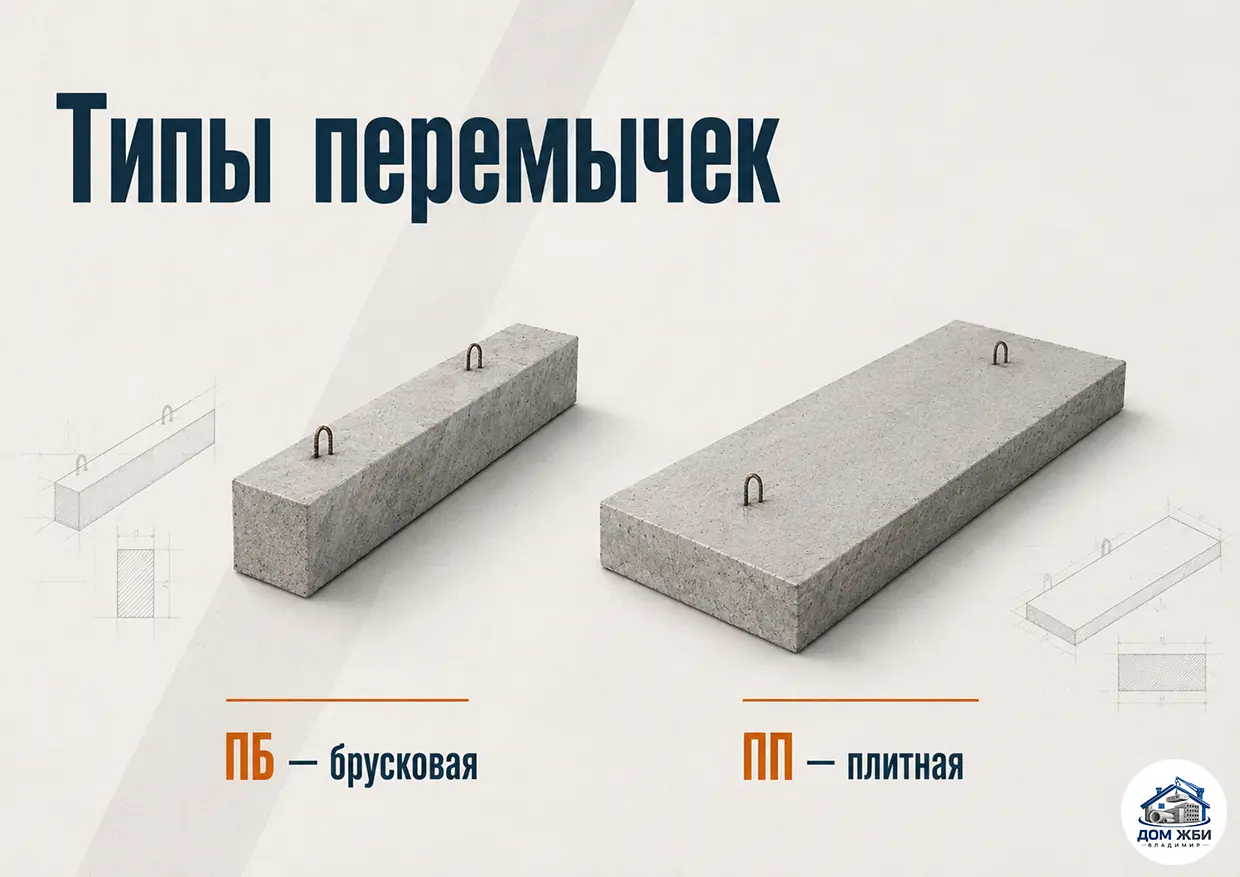

По ГОСТ 948-2016 перемычки делятся на несколько типов: ПБ, ПП, ПГ и ПФ. Для обычных оконных и дверных проёмов чаще всего встречаются брусковые ПБ и плитные ПП.
| Тип | Что означает | Где применяют |
|---|---|---|
| ПБ | Брусковая перемычка, ширина до 250 мм включительно | Часто используется в кирпичной кладке, может устанавливаться несколькими элементами по толщине стены |
| ПП | Плитная перемычка, ширина более 250 мм | Удобна для более толстых стен, когда нужно перекрыть значительную ширину кладки одним широким элементом |
| ПГ | Балочная перемычка с четвертью | Применяется в специальных узлах, где требуется опирание или примыкание плит перекрытий |
| ПФ | Фасадная перемычка | Используется в фасадных участках с четвертями |
Для частного дома, гаража или небольшого объекта чаще всего подбирают ПБ или ПП. Но если над проёмом опирается плита перекрытия, есть значительная нагрузка от стены выше или проём находится в несущей наружной стене, подбор нельзя делать «на глаз».
Как читать маркировку перемычки
Маркировка перемычки показывает её тип, длину, сечение, расчётную нагрузку и дополнительные признаки. По ГОСТ 948-2016 марка состоит из буквенно-цифровых групп, разделённых дефисами: первая группа указывает номер поперечного сечения, тип и длину в дециметрах; вторая — расчётную нагрузку в кН/м; третья, если есть, — дополнительные признаки, например монтажные петли.

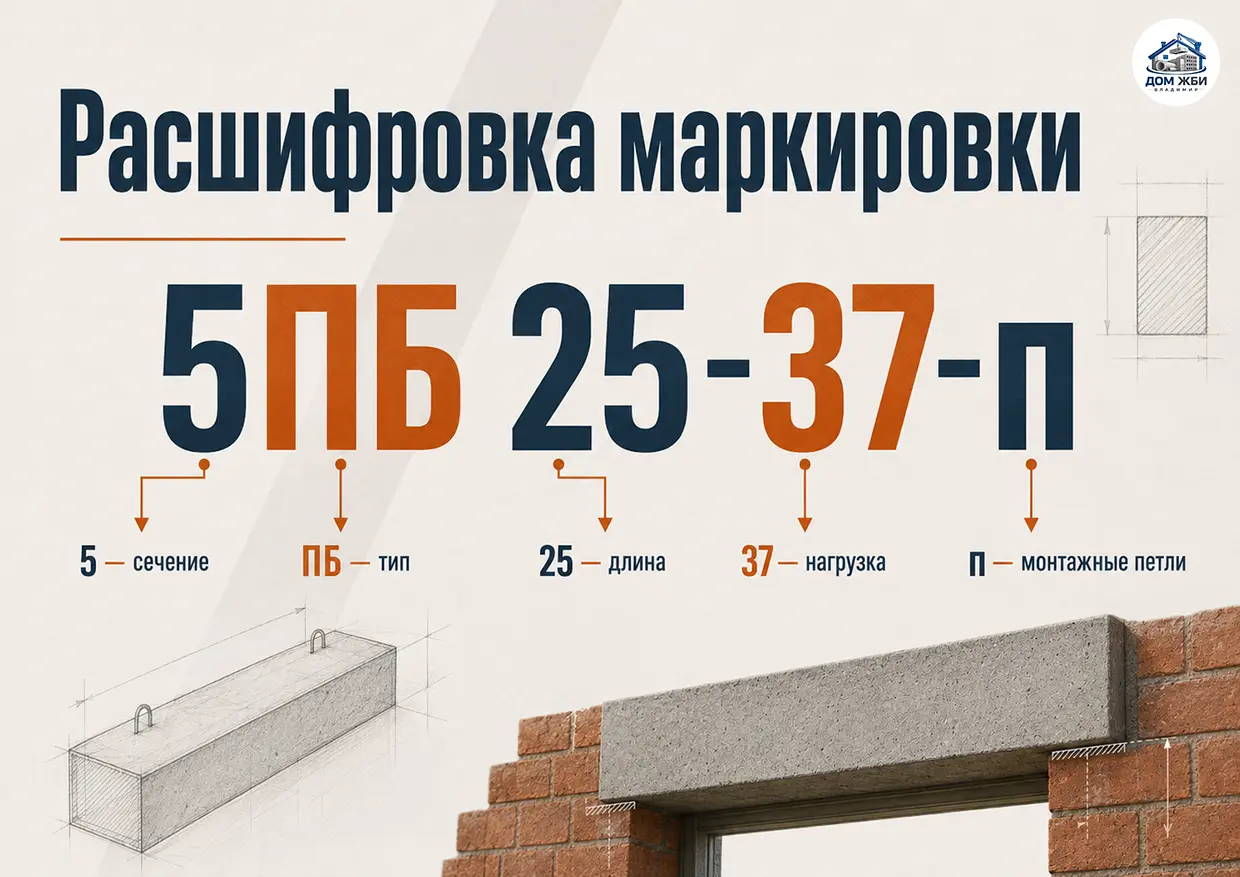

Разберём пример: 5ПБ 25-37-п.
- 5 — номер поперечного сечения;
- ПБ — перемычка брусковая;
- 25 — длина в дециметрах с округлением, то есть примерно 2,5 м;
- 37 — расчётная нагрузка, округлённо 37 кН/м;
- п — наличие монтажных петель.
В ГОСТ приведён именно такой пример условного обозначения: перемычка типа ПБ длиной 2460 мм, сечением №5, под расчётную нагрузку 37,27 кН/м, с монтажными петлями — 5ПБ 25-37-п.
Что нужно знать перед подбором
Чтобы подобрать перемычку под проём, нужны исходные данные. Без них можно только примерно определить направление, но нельзя уверенно сказать, какая марка подойдёт.
1. Ширина проёма
Измеряют чистый размер проёма между простенками. Например, если оконный проём 1200 мм, это ещё не значит, что нужна перемычка длиной 1200 мм. Изделие должно заходить на стену слева и справа.
Рабочий принцип простой:

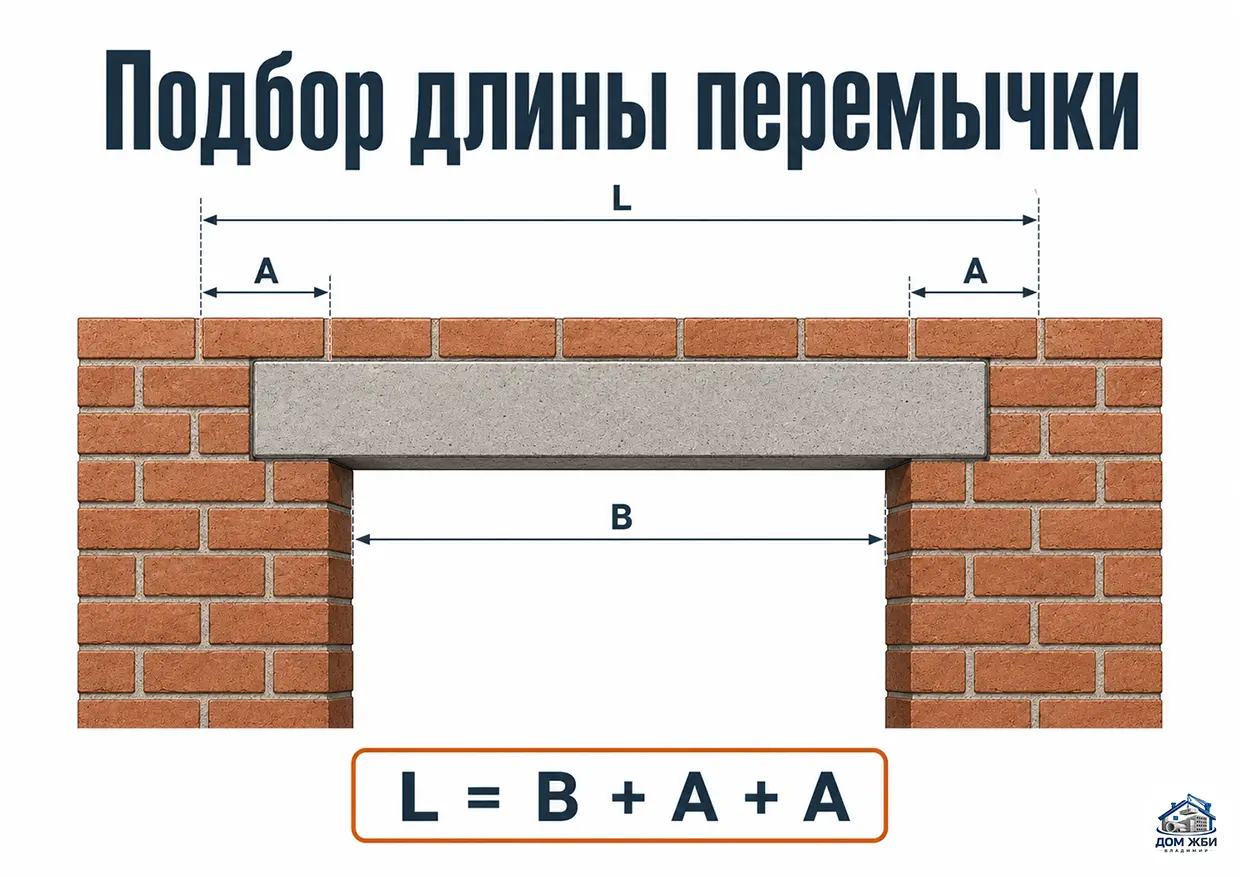

длина перемычки = ширина проёма + опирание слева + опирание справа.
Глубину опирания задают проектом, типовой серией или расчётом. Для небольших ненагруженных проёмов она может быть одной, для несущих стен и тяжёлых нагрузок — другой. Поэтому в статье можно дать ориентир, но в реальном проекте опирание лучше проверять по чертежам.
2. Толщина стены
Толщина стены определяет, сколько элементов нужно по ширине. Например, для стены 380 мм можно применять одну плитную перемычку ПП подходящей ширины или несколько брусковых ПБ рядом — если такое решение предусмотрено проектом.
Важный момент: перемычка должна перекрывать ту часть стены, которая реально несёт нагрузку. Нельзя поставить один узкий элемент «где-то посередине» толстой стены и считать, что весь узел работает правильно.
3. Тип стены
Для перегородки, самонесущей стены и несущей стены требования разные.
Если над проёмом только несколько рядов кладки, нагрузка одна. Если выше идёт полноценная стена второго этажа, плиты перекрытия, монолитный пояс или кровельная конструкция — нагрузка совсем другая.
4. Нагрузка над проёмом
Это ключевой параметр. В маркировке перемычки есть число расчётной нагрузки. Например, в марке 5ПБ 19-37-п число 37 говорит о нагрузочной группе порядка 37 кН/м.
Типовые серии учитывают нагрузку от собственного веса перемычки, кладки и перекрытий; расчётные пролёты, нагрузки, прогибы и минимальная глубина опирания приводятся в соответствующих листах серии.
Если проём находится в несущей стене, под плитами перекрытия или в сложном узле, лучше не подбирать перемычку только по таблице из интернета. Нужен проект или проверка инженером.
5. Условия монтажа
Даже подходящую по расчёту перемычку нужно ещё правильно доставить, разгрузить и установить. В ГОСТ 948-2016 указано, что перемычки изготавливают со строповочными отверстиями или монтажными петлями, а при транспортировании и хранении их следует укладывать в рабочем положении; высота штабеля без контейнеров — не более 2 м.
Для частного объекта это важно: тяжёлую перемычку нельзя просто перекинуть вручную, особенно если речь о плитной ПП или длинной брусковой перемычке.
Пошаговый подбор перемычки под проём
Шаг 1. Определите чистую ширину проёма
Измерьте расстояние между боковыми гранями кладки. Например:
- дверной проём — 900 мм;
- оконный проём — 1200 мм;
- широкий проём — 1500–1800 мм.
Чистая ширина — это только пролёт. К ней нужно добавить опирание на стены.
Шаг 2. Добавьте опирание
Если проём 1200 мм, а проектом принято опирание по 150 мм с каждой стороны, минимальная длина перемычки будет:
1200 + 150 + 150 = 1500 мм
Значит, нужно смотреть ближайшую стандартную длину больше или равную этому значению. Например, изделие длиной около 1550 мм может подойти по длине, но окончательно его проверяют по нагрузке, сечению и условиям кладки.
Шаг 3. Подберите тип: ПБ или ПП
Если стена узкая или конструкция собирается несколькими элементами по толщине, часто применяют ПБ. Если стена толстая и удобнее перекрыть её одной широкой перемычкой, смотрят ПП.
Пример:
для стены в 1 кирпич может быть достаточно одного решения, а для стены 380–510 мм уже нужно смотреть набор брусковых перемычек или плитную перемычку. Здесь важно не только закрыть ширину стены, но и правильно распределить нагрузку.
Шаг 4. Проверьте нагрузочную группу
Это самый ответственный шаг. Нельзя выбирать перемычку только по длине. Две перемычки одинаковой длины могут иметь разную высоту, армирование и расчётную нагрузку.
Условно:
- лёгкие перемычки подходят для небольших нагрузок;
- усиленные перемычки применяют там, где выше есть значительная кладка или конструктивная нагрузка;
- предварительно напряжённые перемычки применяют в более ответственных случаях, если это предусмотрено номенклатурой и проектом.
ГОСТ указывает, что несущая способность конкретной перемычки зависит от класса арматуры, вида и класса бетона, а сами перемычки должны отвечать требованиям по прочности, жёсткости, трещиностойкости, морозостойкости и другим параметрам.
Шаг 5. Проверьте высоту перемычки и кладочный ряд
Иногда по длине и нагрузке изделие подходит, но по высоте не вписывается в кладку. Особенно это заметно при реконструкции, когда отметки уже заданы.
Лучше заранее проверить:
- высоту перемычки;
- отметку верха проёма;
- толщину растворного шва;
- попадание в кладочный ряд;
- наличие утеплителя, облицовки и фасадной четверти.
Шаг 6. Уточните способ разгрузки
Небольшие перемычки можно разгружать проще, но длинные и тяжёлые элементы требуют техники. Если на объекте нет крана или манипулятора, это нужно учесть до заказа.
Пример подбора
Допустим, нужно перекрыть оконный проём шириной 1200 мм в кирпичной стене.
- Чистый проём: 1200 мм.
- Ориентировочное опирание: допустим, по проекту принято 150 мм с каждой стороны.
- Минимальная длина изделия: 1200 + 150 + 150 = 1500 мм.
- Смотрим ближайшую стандартную длину: например, около 1550 мм.
- Дальше проверяем не только длину, но и тип стены, толщину, нагрузку сверху и нужную марку перемычки.
Если это ненесущая перегородка — требования будут одни. Если это наружная несущая стена и выше лежат плиты перекрытия — нужна перемычка с другой несущей способностью, а подбор должен идти по проекту.
Частые ошибки при выборе перемычек
Ошибка 1. Покупают перемычку ровно по ширине проёма
Так делать нельзя. Перемычка должна иметь опирание на стену с двух сторон. Если длина равна ширине проёма, изделие фактически не имеет нормальной опоры.
Ошибка 2. Не учитывают нагрузку сверху
Одинаковая длина не означает одинаковую несущую способность. Например, перемычки с похожей длиной могут иметь разные сечения и разные нагрузочные группы.
Ошибка 3. Ставят одну узкую перемычку в толстую стену
Если стена толстая, нужно понимать, какая часть кладки опирается на перемычку. Иногда требуется несколько брусковых элементов рядом или плитная перемычка.
Ошибка 4. Путают ПБ и ПП
ПБ — брусковая перемычка, ПП — плитная. Разница не только в названии, но и в ширине, массе, назначении и удобстве монтажа.
Ошибка 5. Не проверяют монтажные петли и вес
Индекс «п» в маркировке означает наличие монтажных петель. Для погрузки, разгрузки и монтажа это может быть принципиально важно.
