Фундаментные блоки ФБС применяют для сборных ленточных фундаментов, стен подвалов, цоколей и технических подпольев. В статье разберём, какие размеры ФБС бывают по ГОСТ, как читать маркировку, где использовать блоки и на что смотреть при подборе под дом, гараж, пристройку или хозяйственное здание.
ФБС — это массивные бетонные блоки заводского изготовления, которые используют при устройстве сборных фундаментов, стен подвалов, цоколей и технических подпольев. Их главная задача — быстро собрать несущую подземную или цокольную часть здания без длительного ожидания набора прочности, как при полностью монолитной ленте.
По ГОСТ 13579-2018 блоки ФБС относятся к бетонным блокам для стен подвалов. Стандарт прямо указывает, что блоки изготавливают из тяжёлого, лёгкого или плотного силикатного бетона, предназначают для стен подвалов и технических подпольев, а сплошные блоки допускается применять для фундаментов.
Что такое ФБС
ФБС — это сплошной бетонный блок прямоугольной формы. В отличие от пустотных блоков, он не имеет открытых пустот и работает как массивный элемент кладки. В ГОСТ 13579-2018 блоки делятся на три типа: ФБС — сплошные, ФБВ — с вырезом для перемычек и коммуникаций, ФБП — пустотные с открытыми вниз пустотами.
В частном строительстве чаще всего используют именно фундаментные блоки ФБС из тяжёлого бетона. Такие блоки подходят для сборных ленточных фундаментов, подвальных стен, цоколей, технических помещений, гаражей, хозяйственных построек и других объектов, где нужна прочная сборная конструкция.
Важно понимать: ФБС сам по себе не заменяет инженерный расчёт. Блок — это элемент фундамента, а надёжность всей конструкции зависит от грунта, глубины заложения, подготовки основания, ширины подошвы, перевязки рядов, гидроизоляции и правильного монтажа.
Где применяют блоки ФБС
ФБС используют там, где нужно быстро собрать прочную бетонную стену или ленту из готовых заводских элементов.
Основные варианты применения:
| Область применения | Как используется ФБС |
|---|---|
| Ленточный фундамент | Блоки укладываются рядами по подготовленному основанию, монолитной подушке или плитам ФЛ |
| Стены подвала | ФБС формируют несущие стены подземной части здания |
| Цоколь | Блоки поднимают конструкцию выше уровня земли и служат основанием для стен |
| Техническое подполье | Позволяют быстро собрать стены подпольного пространства |
| Гаражи и хозпостройки | Применяются для фундаментов под тяжёлые стены, перекрытия и ворота |
| Промышленные и складские здания | Используются при устройстве сборных фундаментов и подпорных элементов |
Особенно удобно применять ФБС, когда важна скорость. Монтаж блоков выполняется краном: изделие сразу имеет заводскую прочность, геометрию и монтажные петли. Поэтому сборный фундамент можно возводить быстрее, чем монолитную ленту с опалубкой, армированием, заливкой и выдержкой бетона.
Если нужно подобрать не только ФБС, но и другие железобетонные изделия для объекта, посмотрите общий каталог ЖБИ.

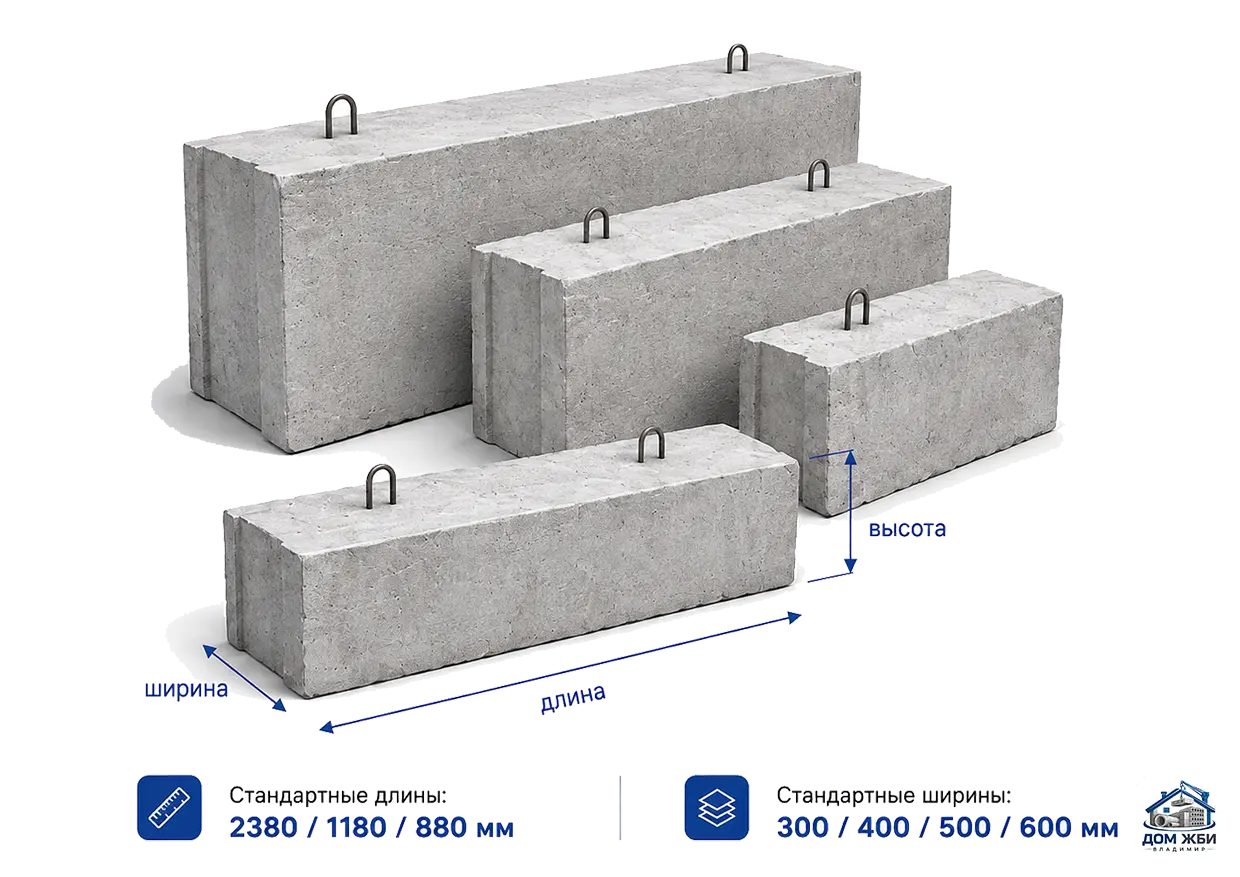

Размеры ФБС по ГОСТ
Стандартные размеры ФБС задаются ГОСТ 13579-2018. Для блоков ФБС предусмотрены длины 2380, 1180 и 880 мм, ширины 300, 400, 500 и 600 мм, высота обычно 580 мм, а у части доборных блоков длиной 1180 мм бывает высота 280 мм.
Основные размеры ФБС из тяжёлого бетона
| Марка ФБС | Длина, мм | Ширина, мм | Высота, мм | Масса, т |
|---|---|---|---|---|
| ФБС 24.3.6-Т | 2380 | 300 | 580 | 0,97 |
| ФБС 24.4.6-Т | 2380 | 400 | 580 | 1,30 |
| ФБС 24.5.6-Т | 2380 | 500 | 580 | 1,63 |
| ФБС 24.6.6-Т | 2380 | 600 | 580 | 1,96 |
| ФБС 12.4.6-Т | 1180 | 400 | 580 | 0,64 |
| ФБС 12.5.6-Т | 1180 | 500 | 580 | 0,79 |
| ФБС 12.6.6-Т | 1180 | 600 | 580 | 0,96 |
| ФБС 12.4.3-Т | 1180 | 400 | 280 | 0,31 |
| ФБС 12.5.3-Т | 1180 | 500 | 280 | 0,38 |
| ФБС 12.6.3-Т | 1180 | 600 | 280 | 0,46 |
| ФБС 9.3.6-Т | 880 | 300 | 580 | 0,35 |
| ФБС 9.4.6-Т | 880 | 400 | 580 | 0,47 |
| ФБС 9.5.6-Т | 880 | 500 | 580 | 0,59 |
| ФБС 9.6.6-Т | 880 | 600 | 580 | 0,70 |
Масса в таблице указана для блоков из тяжёлого бетона средней плотности 2400 кг/м³, как в справочной таблице ГОСТ.

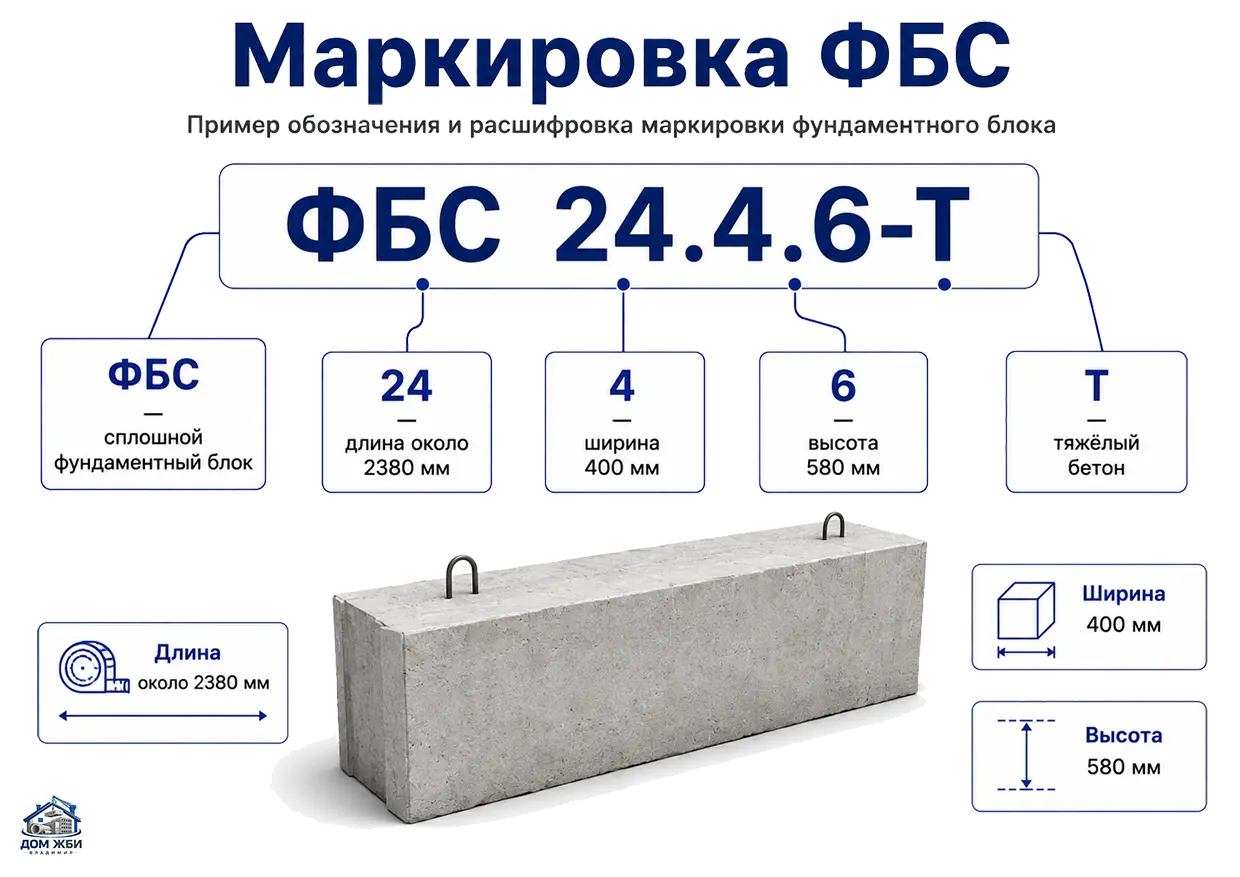

Как расшифровывается маркировка ФБС
Марка блока показывает его тип, размеры и вид бетона. Например:
ФБС 24.4.6-Т ГОСТ 13579-2018
Расшифровка:
| Часть маркировки | Значение |
|---|---|
| ФБС | Сплошной фундаментный блок |
| 24 | Длина около 24 дм, фактически 2380 мм |
| 4 | Ширина 4 дм, то есть 400 мм |
| 6 | Высота около 6 дм, фактически 580 мм |
| Т | Тяжёлый бетон |
В ГОСТ используется округлённая «дециметровая» логика обозначения: фактическая длина ФБС 24 — не 2400 мм, а 2380 мм; высота ФБС 6 — не 600 мм, а 580 мм. Это нормально и должно учитываться при раскладке блоков. Структура маркировки и пример ФБС 24.4.6-Т приведены в ГОСТ 13579-2018.

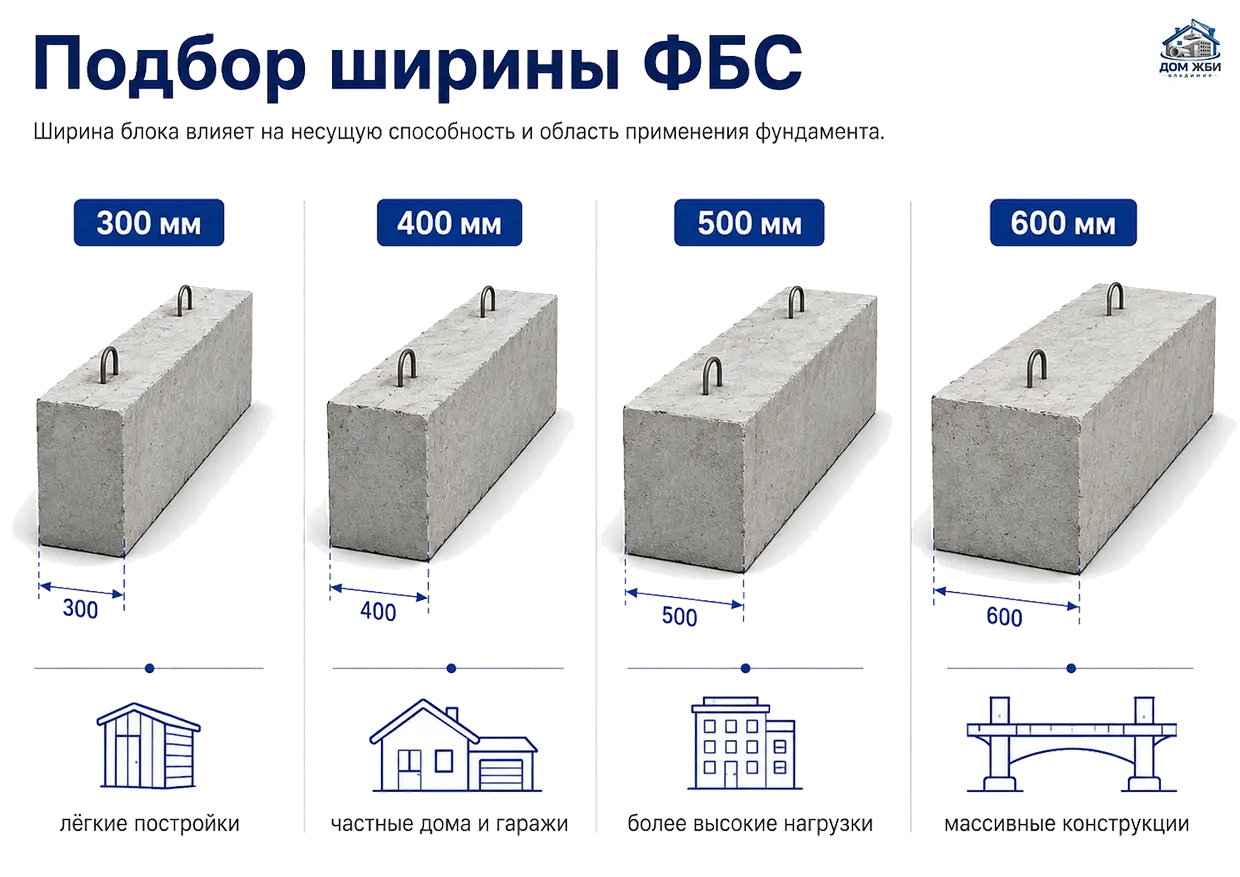

Как выбрать ширину ФБС
Ширина блока подбирается не «на глаз», а под конструкцию стены, нагрузку и основание. В частном строительстве чаще всего встречаются ФБС шириной 300, 400, 500 и 600 мм.
Ориентировочно:
| Ширина ФБС | Где обычно применяют |
|---|---|
| 300 мм | Лёгкие постройки, внутренние стены, перегородки подвала, небольшие хозяйственные объекты |
| 400 мм | Частные дома, гаражи, бани, цоколи, стены из газобетона, кирпича или блоков при умеренных нагрузках |
| 500 мм | Более тяжёлые стены, подвалы, цокольные части с повышенной нагрузкой |
| 600 мм | Массивные стены, здания с тяжёлыми перекрытиями, сложные условия основания, промышленные и складские объекты |
Для жилого дома чаще всего рассматривают ФБС 400 или 500 мм. Но окончательно ширину выбирают по проекту: нужно учитывать толщину стен, тип перекрытий, этажность, грунты, уровень воды и наличие подвала.
Если грунт слабый или нагрузка высокая, недостаточно просто взять блок шире. Часто правильнее использовать фундаментные подушки ФЛ или монолитную железобетонную подошву, чтобы распределить давление на большую площадь. У нас в каталоге есть отдельный раздел фундаментных подушек ФЛ, которые подбираются для совместного применения с блоками ФБС.
Как выбрать длину ФБС
По длине блоки удобно разделить на основные и доборные.
ФБС 24 длиной 2380 мм — основной блок для прямых участков. Чем больше таких блоков в раскладке, тем быстрее монтаж и меньше вертикальных швов.
ФБС 12 длиной 1180 мм — доборный блок. Его используют для перевязки швов, углов, участков возле проёмов и мест, где длинный блок не помещается.
ФБС 9 длиной 880 мм — короткий доборный блок. Он нужен для подгонки ряда по длине, устройства углов, простенков, технологических участков и мест ввода коммуникаций.
Практический подход такой: сначала раскладывают максимальное количество блоков ФБС 24, затем закрывают оставшиеся участки ФБС 12 и ФБС 9. При этом вертикальные швы соседних рядов не должны идти один над другим — нужна перевязка, как в обычной кладке.
Если нет готовой раскладки по проекту, можно заказать подбор ЖБИ под проект: менеджер сверит размеры, марки и количество изделий с каталогом.

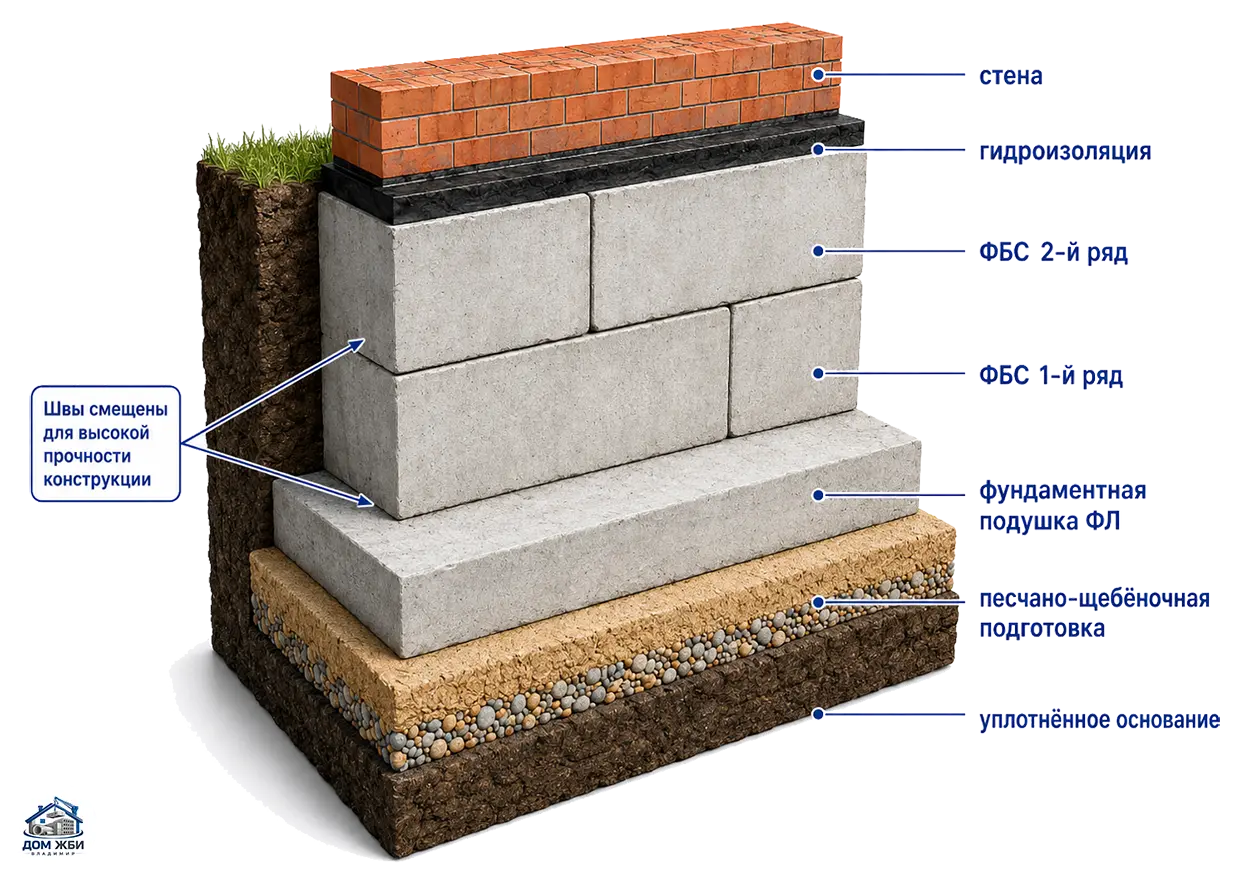

Схема сборного фундамента из ФБС
Упрощённая схема конструкции
Ниже показана упрощённая схема сборного фундамента из ФБС. Она не заменяет проект, но помогает понять общую логику конструкции: блоки должны опираться на подготовленное основание, фундаментную подушку ФЛ или монолитную подошву, а ряды ФБС укладываются с перевязкой вертикальных швов.
Когда ФБС лучше монолита
ФБС особенно выгодны, когда:
- нужно быстро собрать фундамент или стены подвала;
- на объекте есть доступ для крана и грузового транспорта;
- проект предусматривает сборный или сборно-монолитный фундамент;
- строительство идёт в сжатые сроки;
- нужно возвести цоколь, подполье или подвал из готовых заводских элементов;
- важна предсказуемая геометрия изделий.
Монолитная лента удобнее, когда объект сложной формы, нет возможности подъезда крана, требуется цельная армированная конструкция без вертикальных швов или фундамент работает в сложных грунтовых условиях. На практике часто применяют комбинированное решение: снизу монолитная подошва или ФЛ, выше — несколько рядов ФБС, затем армированный пояс.
Как подобрать ФБС для дома
Для подбора блоков нужны не только размеры будущего дома. Нужны исходные данные:
- план фундамента с длинами наружных и внутренних стен;
- толщина будущих стен;
- этажность здания;
- материал стен и перекрытий;
- наличие подвала или цоколя;
- тип грунта и уровень грунтовых вод;
- глубина заложения;
- схема основания: ФЛ, монолитная подошва, песчано-щебёночная подготовка;
- условия доставки и возможность работы крана.
Для предварительной оценки количества изделий можно использовать калькулятор блоков ФБС. Он поможет быстро прикинуть потребность по длине стен, количеству рядов и выбранному типоразмеру, но итоговую раскладку всё равно лучше сверить с проектом и менеджером.
Проектирование оснований и фундаментов относится к расчётной части строительства. СП 22.13330.2016 распространяется на проектирование оснований вновь строящихся и реконструируемых зданий и содержит разделы по нагрузкам, характеристикам грунтов, глубине заложения, расчёту по деформациям и несущей способности.
Для обычного частного дома чаще всего начинают с такой логики:
- По проекту определяют толщину стен и нагрузку.
- Выбирают ширину ФБС: 400, 500 или 600 мм.
- Сначала раскладывают длинные блоки ФБС 24.
- Добирают участки блоками ФБС 12 и ФБС 9.
- Проверяют перевязку вертикальных швов.
- Согласуют основание: ФЛ, монолитная подушка или другое решение.
- Добавляют гидроизоляцию, дренаж и утепление при необходимости.
- Считают доставку и кран с учётом массы блоков.
Если часть фундамента выполняется монолитной лентой, предварительно оценить объём смеси поможет калькулятор бетона для ленточного фундамента.
Типовые ошибки при выборе ФБС
Ошибка 1. Подбирать блок только по толщине стены.
Толщина стены важна, но фундамент работает с грунтом. Если грунт слабый, может понадобиться расширенная подошва, а не просто более широкий блок.
Ошибка 2. Забывать про фактические размеры.
ФБС 24 — это 2380 мм, а не ровно 2400 мм. Если считать раскладку по номиналу, на объекте появятся лишние зазоры и переделки.
Ошибка 3. Не учитывать массу.
ФБС 24.6.6-Т весит около 1,96 т. Для монтажа нужен подходящий кран, нормальный подъезд и место для складирования.
Перед заказом стоит заранее согласовать доставку ЖБИ, потому что для ФБС важны вес, габариты, подъезд и условия разгрузки.
Если на объекте нет собственной техники для приёмки изделий, заранее согласуйте разгрузку ЖБИ манипулятором. Для ФБС важно учитывать не только вес блока, но и подъезд, место установки техники, покрытие площадки и зону работы стрелы.
Ошибка 4. Ставить блоки без нормального основания.
ФБС нельзя просто уложить на рыхлый грунт. Основание должно быть подготовлено, выровнено и рассчитано под нагрузку.
Ошибка 5. Не делать гидроизоляцию.
Фундаментные блоки работают в контакте с грунтом, влагой и перепадами температур. Без гидроизоляции швы и поверхность блоков становятся уязвимыми.

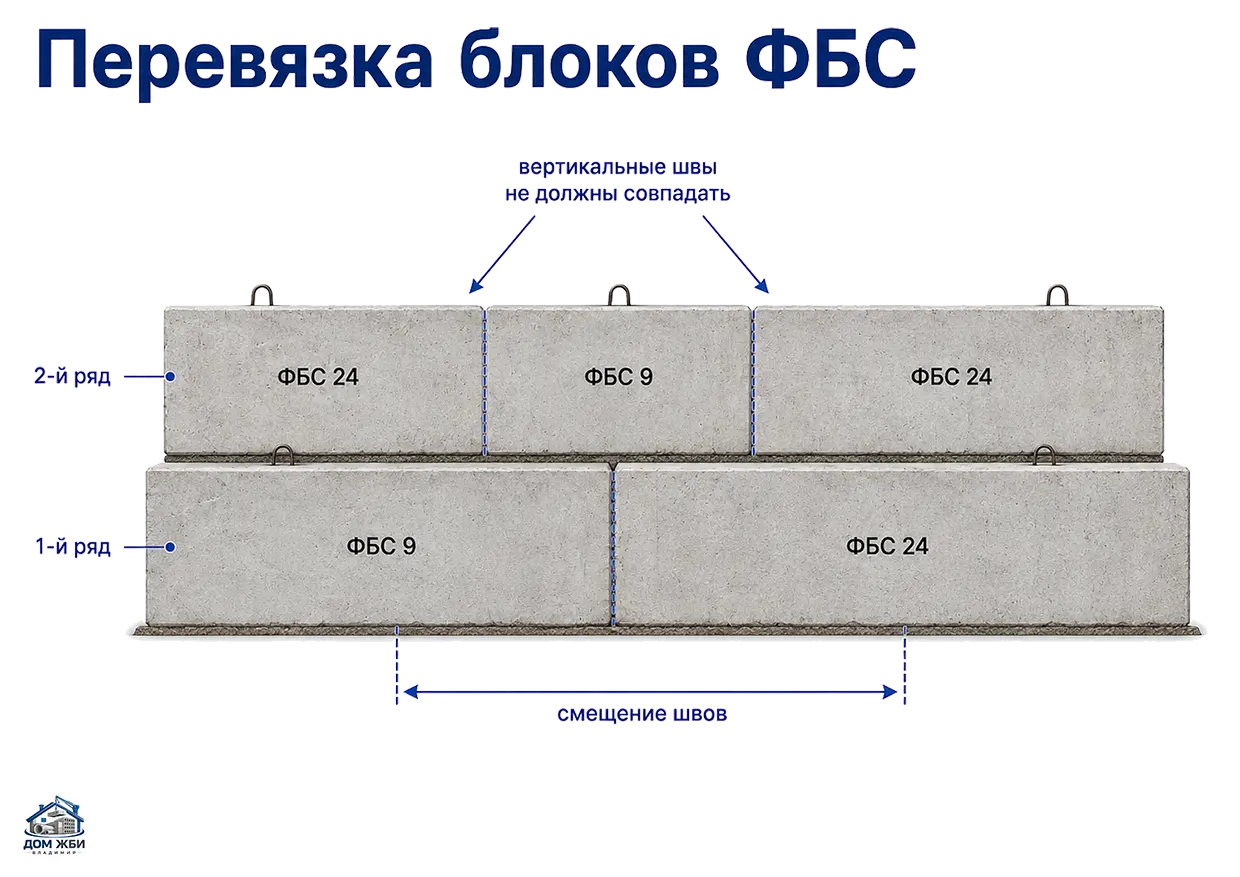

Ошибка 6. Не перевязывать швы.
Вертикальные швы в соседних рядах должны быть смещены. Если швы идут одной линией, конструкция хуже воспринимает нагрузки и подвижки.
Купить ФБС во Владимире с подбором и доставкой
На нашем сайте можно подобрать и заказать фундаментные блоки ФБС для частного дома, гаража, подвала, цоколя, пристройки или строительного объекта. В каталоге представлены железобетонные изделия, включая отдельную категорию «Фундаментные блоки ФБС»; по данным каталога, в разделе ФБС доступно 22 позиции.
Мы поможем:
- подобрать ФБС по проекту или размерам фундамента;
- сориентироваться по маркам, весу и количеству блоков;
- подобрать ФЛ под совместное применение с ФБС;
- рассчитать доставку по Владимиру и Владимирской области;
- организовать отгрузку и подачу транспорта под объём заказа.
Дом ЖБИ Владимир
г. Владимир, Промышленный проезд, д. 5
Телефон: +7 (930) 220-93-50
Для строительных организаций и подрядчиков можно подготовить коммерческое предложение на ЖБИ с учётом состава заказа, адреса объекта и условий поставки.
Короткий вывод
ФБС — удобное решение для сборного фундамента, подвала, цоколя и технического подполья. Основные размеры блоков по ГОСТ: длина 2380, 1180 и 880 мм; ширина 300, 400, 500 и 600 мм; высота 580 или 280 мм. Для большинства частных объектов применяют ФБС из тяжёлого бетона с маркировкой «Т».
Правильный подбор начинается не с цены блока, а с проекта: нужно учитывать грунт, нагрузку, ширину подошвы, перевязку швов, гидроизоляцию, доставку и монтаж. Если есть сомнения, лучше заранее отправить план фундамента менеджеру — это поможет избежать лишних блоков, недостающих доборных элементов и проблем на монтаже.
